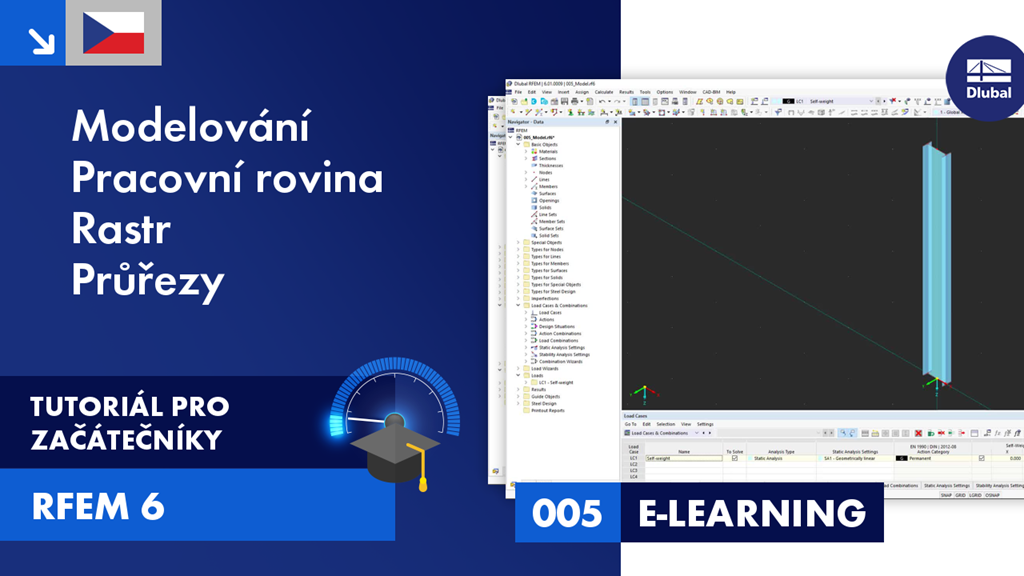

V tomto videu si ukážeme, jak lze upravit pracovní rovinu a jak modelovat pruty.
Než začneme, podíváme se ještě na nastavení pracovní roviny a rastru/úchopu.
Poté vytvoříme první prut našeho modelu.
Obsah:
00:09 Pracovní rovina, rastr/úchop
02:00 Nový uzel
02:56 Nový prut
04:15 Průřez a materiály
