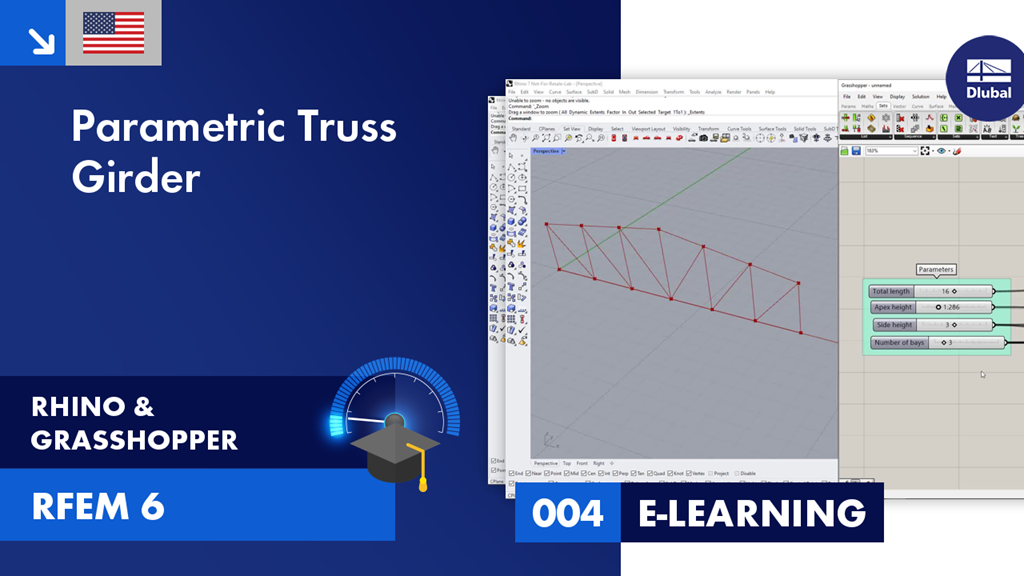

Toto video pojednává o modelování parametrického příhradového nosníku v programu Rhino & Grasshopper a o exportu výsledků do programu RFEM 6.
Podrobný program:
00:00 Úvod
00:15 Geometrie
07:45 Skupiny
08:15 Parametry
09:05 Pruty
09:45 Průřez a materiál
11:00 Podpory
12:27 Export
Nosorožci se považují za umíněné a svéhlavé. Rhino je tu jednoznačně výjimka. Obousměrné rozhraní mezi programy RFEM 6 a Rhino umožňuje přenášet různé typy linií i ploch (rovinné, rotační plochy a NURBS plochy).
V rovněž obousměrném rozhraní pro Grasshopper můžete exportovat a importovat údaje o modelu, zatěžovací stavy a kombinace a také zatížení samotná. Místo nevyzpytatelnosti tu najdete stabilní spojení, na němž sice nemůžete stavět, ale můžete určitě začít plánovat.
Rozhraní programu RFEM 6 na Rhino & Grasshopper
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
