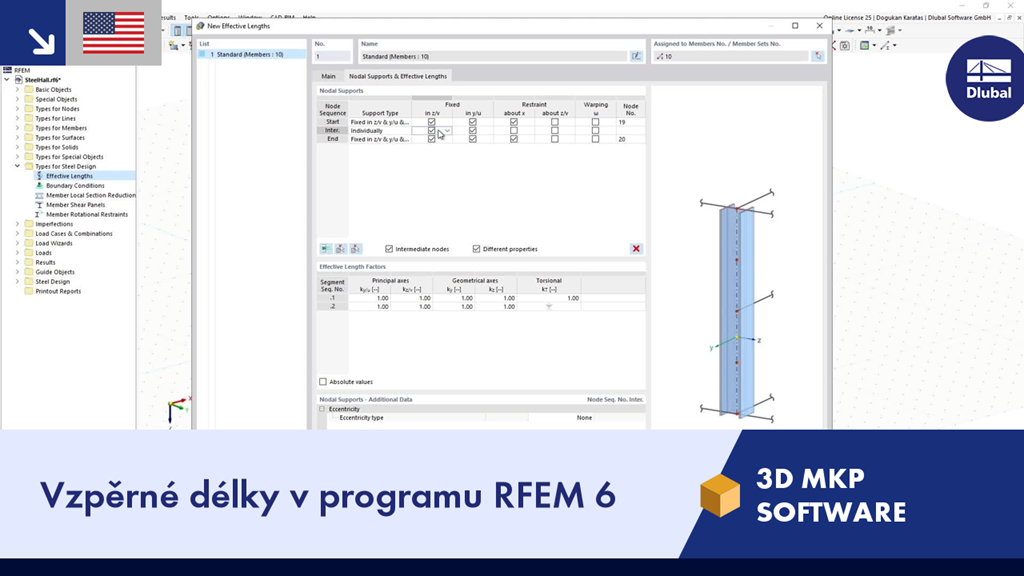

V tomto videu ukazujeme, jak lze přiřadit vzpěrné délky. Pro posouzení stability v Posouzení ocelových konstrukcí je třeba definovat zadání vzpěrných délek. Po přiřazení vzpěrné délky objektu se zohlední nastavení při posouzení stability.
Máte nějaké otázky?
Délka: 00:00:59 min
Délka: 00:01:30 min
Délka: 00:01:02 min
Délka: 00:04:10 min
Délka: 00:00:23 min
Databáze znalostí
Délka: 00:00:50 min
Délka: 00:01:12 min
Délka: 00:00:53 min
Pokud na horní pásnici leží betonová deska, funguje jako příčná podpora (spřažená konstrukce) a zabraňuje problémům se stabilitou při klopení. Pokud je ohybový moment záporný, je dolní pásnice namáhána v tlaku a horní pásnice v tahu. Pokud není příčné podepření dostatečné z důvodu tuhosti stojiny, je v tomto případě úhel mezi dolní pásnicí a linií řezu stojiny proměnný, takže vznikne možnost distorzního boulení dolního pásnice.
V addonu Posouzení ocelových konstrukcí posuzujete ocelové konstrukční prvky pro případ požáru jednoduchými metodami posouzení podle Eurokódu 3. Teplotu konstrukčního prvku v době posouzení lze stanovit automaticky podle teplotních křivek uvedených v normě. Kromě zohlednění protipožárního opláštění můžete zohlednit také příznivé vlastnosti žárového zinkování.
Americký institut pro ocelové vazníky (Steel Joist Institute - SJI) nedávno vytvořil tabulky pro virtuální ocelové vazníky, které umožňují stanovovat průřezové charakteristiky ocelových vazníků (Open Web Steel Joist). Tyto virtuální vazníky jsou charakterizovány jako ekvivalentní nosníky s širokou pásnicí, které dobře aproximují oblast pásu vazníku, účinný moment setrvačnosti a tíhu. Virtuální ocelové vazníky jsou k dispozici také v databázi průřezů RFEM a RSTAB.
Zohlednění účinků p-δ druhého řádu v programech RFEM 6 a RSTAB 9
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
Zdroje informací
Jak mohu v programu RFEM 6 zadat plastický kloub?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté jsem spočítal součinitele kritického zatížení pomoci addonu Stabilita konstrukce, ale na hodnotě součinitele kritického zatížení se podepření neprojevilo. Čím to je?
Chtěl bych počítat dočasné konstrukce. Jaké programy můžete doporučit?
Chtěl bych posoudit lanové konstrukce a konstrukce z lanových sítí. Je to možné pomocí programu RFEM nebo RSTAB?
Jaké programy a addony jsou vhodné pro výpočet a posouzení ocelových konstrukcí?
