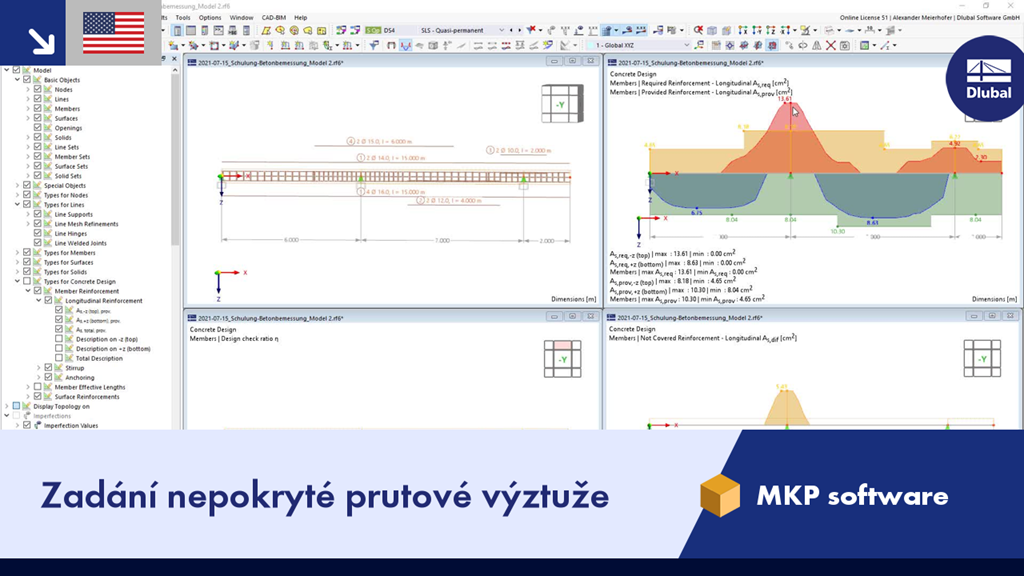

V tomto videu si ukážeme práci s diagramy pro potřebnou, navrženou a nepokrytou výztuž. Pro kontrolu návrhu se zadává nepokryté množství nutné výztuže.
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:30:52 min
Délka: 00:40:46 min
Funkce programu
Délka: 00:00:38 min
Délka: 00:00:00 min
Délka: 00:00:47 min
Délka: 00:01:02 min
Délka: 00:01:02 min
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.
Cílem použití programů RFEM 6 a Blender s addonem Bullet Constraints Builder je získat grafické znázornění kolapsu modelu na základě simulace reálných fyzikálních dějů. RFEM 6 slouží jako zdroj geometrie a údajů pro simulaci. Je to další příklad, proč je důležité mít naše programy tzv. BIM Open, aby bylo možné realizovat spolupráci napříč softwarovými doménami.
Novinkou v programu RFEM 6 pro posouzení betonových sloupů je možnost generovat momentové interakční diagramy podle ACI 318-19 [1]. Při posouzení železobetonových prutů je momentový interakční diagram zásadním nástrojem. Momentový interakční diagram představuje vztah mezi ohybovým momentem a normálovou silou v libovolném bodě podél vyztuženého prutu. Hodnotné informace, jako např. pevnost, jsou znázorněny vizuálně a ukazují chování betonu při různých podmínkách zatížení.
V konfiguraci mezního stavu použitelnosti lze upravovat různé parametry posouzení průřezů. Je zde také možné zadat výchozí stav průřezu pro posouzení deformací a šířky trhlin.
Aktivovat lze následující nastavení:
- Stav s trhlinami spočítaný z přiřazeného zatížení
- Stav s trhlinami stanovený jako obálka ze všech návrhových situací pro posouzení MSP
- Stav s trhlinami nezávisle na zatížení
V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.
Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.
Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
