Dotaz:
Mám aktivované hodnoty na plochách v bodech rastru, ale zobrazují se pouze extrémní hodnoty. Jak mohu zobrazit všechny hodnoty ve všech bodech rastru?
Odpověď:
Ujistěte se prosím, že jsou deaktivovány extrémní hodnoty, viz obrázek.

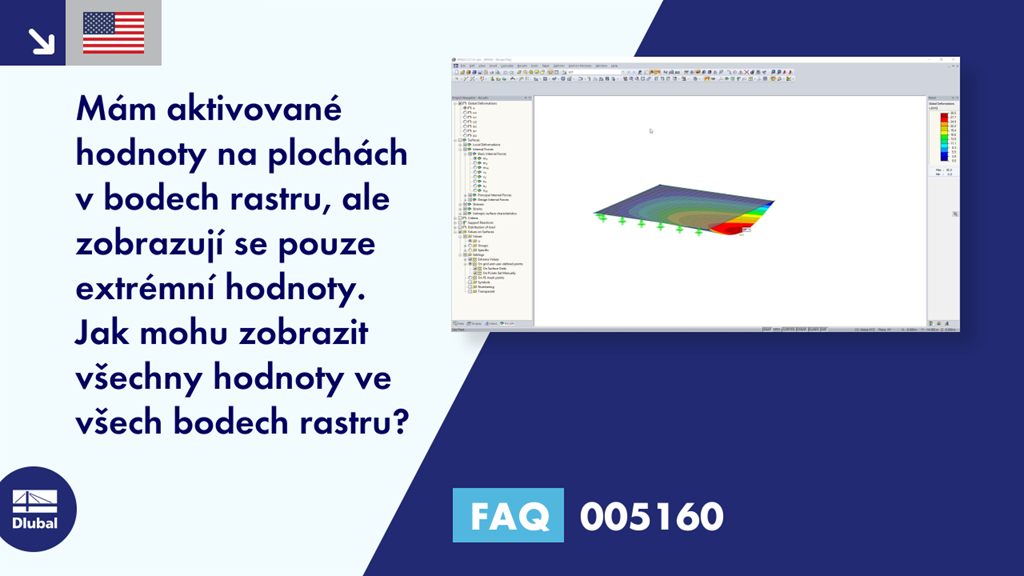

FAQ 005160 | Mám aktivované hodnoty na plochách v bodech rastru, ale zobrazují se pouze extrémní ...
