V tomto videu ukazujeme, jak lze v addonu Geotechnická analýza zadat zemní sondy. Zadané zemní sondy lze použít pro generování půdních těles k analýze takzvaných půdních masivů a jejich vrstev.

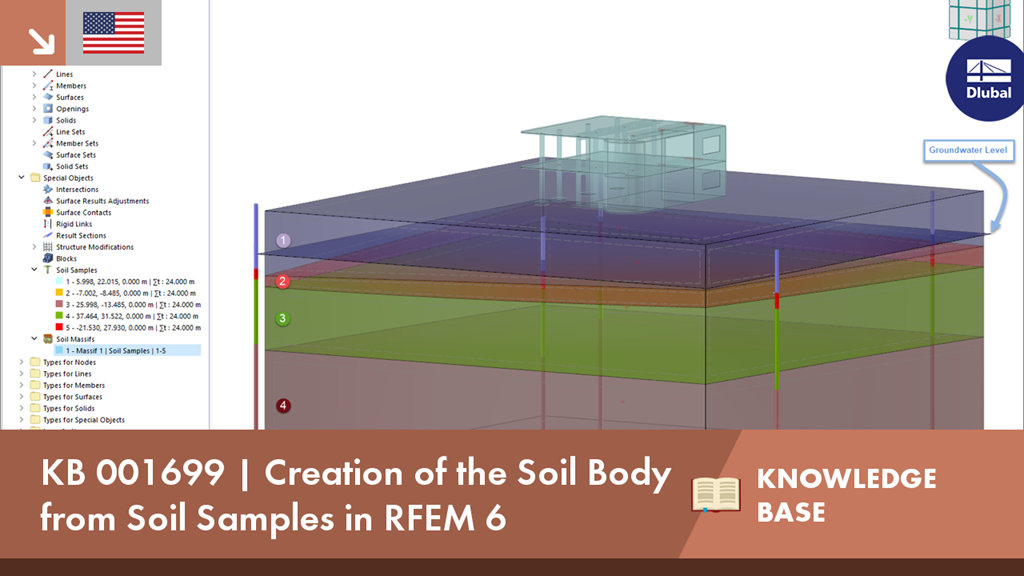

KB 001699 | Vytvoření tělesa podloží ze zemních sond v programu RFEM 6
Máte nějaké otázky?
Délka: 00:00:00 min
Databáze znalostí
Délka: 00:00:33 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Databáze znalostí
Délka: 00:01:07 min
Délka: 00:00:53 min
Databáze znalostí
Délka: 00:00:54 min
Délka: 00:00:00 min
V tomto příspěvku se budeme zabývat výsledky Geotechnické analýzy a jejich grafickým a tabulkovým zobrazením v programu RFEM 6.
Vzhledem k tomu, že realistické stanovení podmínek podloží výrazně ovlivňuje kvalitu statického výpočtu budov, nabízí program RFEM 6 addon Geotechnická analýza pro vytvoření tělesa podloží, které má být analyzováno.
Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.
Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.
Kvalita statického výpočtu budov se výrazně zvyšuje, pokud jsou podmínky podloží zohledněny co nejrealističtěji. V programu RFEM 6 lze realisticky vytvořit těleso podloží pro analýzu pomocí addonu Geotechnická analýza. Tento addon lze aktivovat v Základních údajích modelu, jak je znázorněno na obrázku 1.
V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.
V addonu Geotechnická analýza máte k dispozici materiálový "Hoek-Brownův" model. Model znázorňuje lineárně-elastické ideálně-plastické chování materiálu. Jeho nelineární kritérium pevnosti je nejběžnějším kritériem porušení u hornin a skalního podloží.
Parametry materiálu lze zadat
- přímo v parametrech horniny anebo
- klasifikací GSI.
Další informace o tomto materiálovém modelu a zadání v programu RFEM najdete v příslušné kapitole Hoek-Brownův model v online manuálu k addonu Geotechnická analýza.
Jste připraveni na vyhodnocení? K tomu vám slouží výpočtové diagramy, které znázorňují průběh určitého výsledku při výpočtu.
Přiřazení svislé a vodorovné osy diagramu výpočtu můžete libovolně definovat. Můžete tak například zobrazit průběh sedání určitého uzlu v závislosti na zatížení
Vaše data jsou vždy zdokumentována ve vícejazyčném tiskovém protokolu. Obsah můžete kdykoli upravit a uložit jako šablonu. Také obrázky, texty, vzorce v MathML a dokumenty PDF můžete do protokolu vložit jen na několik kliknutí.
Chcete modelovat a analyzovat chování půdního tělesa? Za tímto účelem byly v programu RFEM implementovány speciální vhodné materiálové modely.
K dispozici máte modifikovaný Mohrův-Coulombův model s lineárně elastickým ideálně plastickým modelem a nelineárně elastický model s edometrickou závislostí napětí a přetvoření. Mezní kritérium, které popisuje přechod z pružné oblasti do oblasti plastického tečení, se stanoví podle Mohra-Coulomba.
