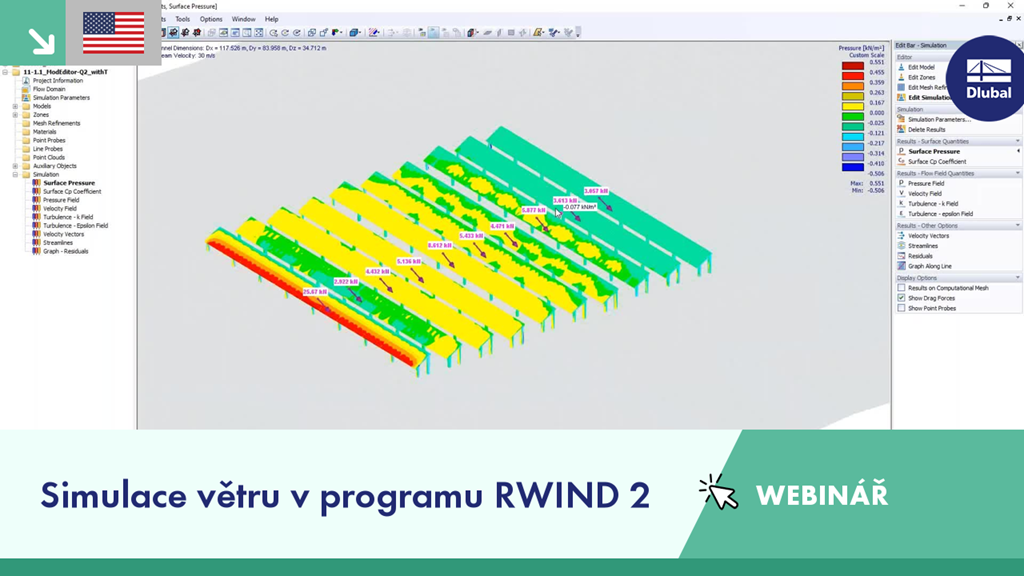

Simulace větru v programu RWIND 2: Modelování, generování zatížení větrem a dokumentace

Programy RWIND 2 a RFEM 6 lze nyní použít pro výpočet zatížení větrem z experimentálně naměřených tlaků od větru na plochách. V zásadě jsou k dispozici dvě interpolační metody pro rozložení tlaků měřených v izolovaných bodech po plochách. Vhodnou metodou a nastavením parametrů lze dosáhnout požadovaného rozdělení tlaku.

RWIND 2 je program pro generování zatížení větrem metodou CFD (Computational Fluid Dynamics). Simuluje proudění větru kolem budov včetně nepravidelných a unikátních geometrií pro stanovení zatížení větrem na jejich plochy a pruty. Program RWIND 2 může být integrován do programů RFEM/RSTAB pro statické výpočty nebo použit samostatně.

V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.

Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".

V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:

• Plošný tlak
• Koeficient cp plochy
• Vzdálenost stěny y+ (stacionární proudění)

K názornému videu

Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.

V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
