FAQ 005338 | Při exportu modelu z programu RFEM do programu RWIND se mi zobrazí hlášení "Varování č. ...

Dotaz:
Při exportu modelu z programu RFEM do programu RWIND se mi zobrazí hlášení "Varování č. 7731 | Čtení souboru protokolu se nezdařilo". Co mohu udělat pro úspěšné spuštění simulace v programu RWIND?

Odpověď:
Při použití prutů bez geometrických vlastností (např. tuhých prutů nebo prutů s průřezem typu Dummy Rigid) často nastávají problémy při generování modelů v programu RWIND. Program se ukončí s varovným hlášením, jak je znázorněno na obrázku 1.

Varování č. 7731 | Čtení souboru protokolu se nezdařilo.

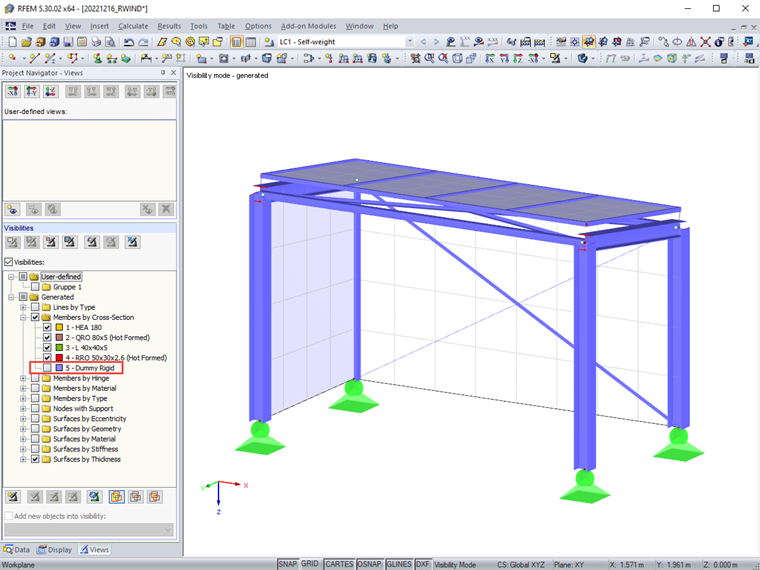

Ale i pro takové konstrukce máte stále možnost spustit simulaci větru. Deaktivujte viditelnost příslušných objektů, například pomocí navigátoru pohledů (viz obrázek 2).

FAQ 005338 | Při exportu modelu z programu RFEM do programu RWIND se mi zobrazí hlášení "Varování č. 7731 | Čtení souboru loggeru se nezdařilo. Co je zde nutné udělat?

V navigátoru pohledů deaktivujte pruty "Slepá tuhost".

Poté v dialogu "Simulovat a generovat zatížení větrem" v záložce "Nastavení" aktivujte možnost "Exportovat pouze aktivní objekty" (viz obrázek 3).

Nastavení pro simulaci a generování zatížení větrem v programu RFEM

Poté je možné model otevřít v programu RWIND nebo provést simulaci přímo na pozadí.
