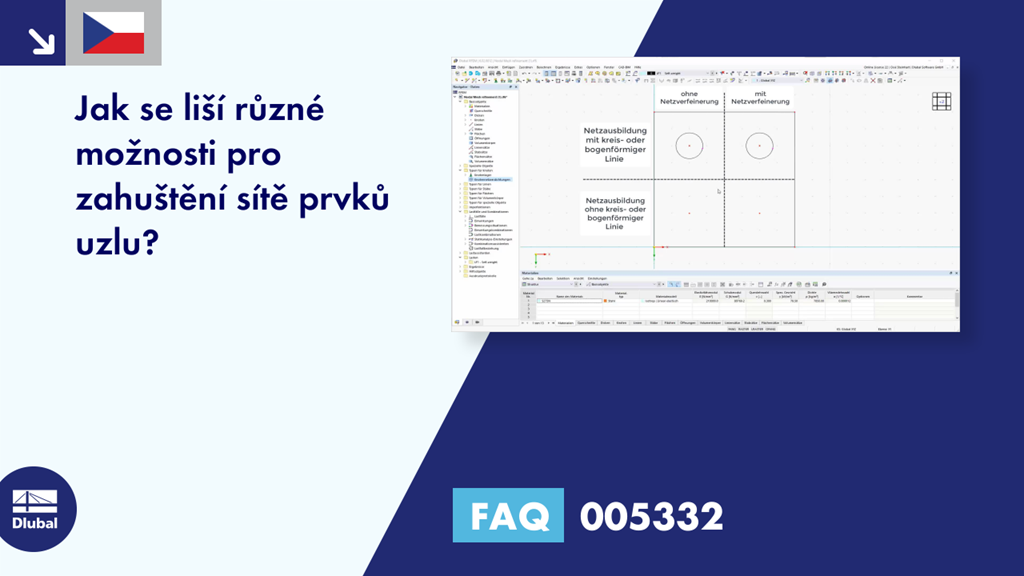

FAQ 005332 | Jak se liší různé možnosti pro zahuštění sítě prvků uzlu?

Dotaz:
Jak se liší různé možnosti pro zahuštění sítě prvků uzlu?

Odpověď:
U kruhového typu je třeba zaprvé definovat velikost kruhové oblasti zahuštění pomocí poloměru a zadruhé vnitřní a vnější požadované délky KP. Vnější požadovaná délka prvku obvykle odpovídá globální požadované délce prvku sítě.

U obdélníkového typu se zadá "Délka strany" oblasti zahuštění ve tvaru krychle a "Vnitřní požadovaná délka KP".

V případě kruhového zahuštění lze pomocí volby „Uspořádat délky KP“ určit, jak se síť konečných prvků rozšíří směrem ven.
