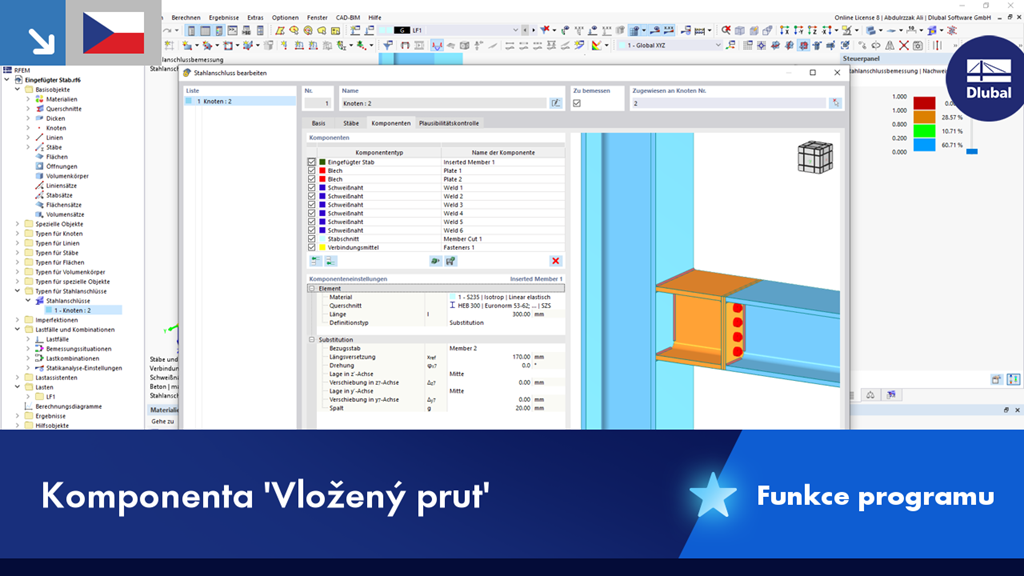

Pro posouzení přípojů můžete přímo v addonu Ocelové přípoje vložit nový prut jako komponentu. Ten se pak zohlední pouze při posouzení spojů. Jako spojení s ostatními pruty můžete použít komponenty Svar a Spojovací prostředek.
Máte nějaké otázky?
Funkce programu
Délka: 00:00:53 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:36 min
Funkce programu
Délka: 00:00:34 min
Funkce programu
Délka: 00:00:46 min
Funkce programu
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:36 min
Délka: 00:04:10 min
Délka: 01:02:00 min
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvedeme zde příklad porovnání výsledků programu RFEM a manuálu pro seizmickou analýzu AISC [2].
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
