V addonu Posouzení ocelových konstrukcí můžete provádět posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3, článků 6.1.2 - 6.1.5 a 6.1.8 - 6.1.10.

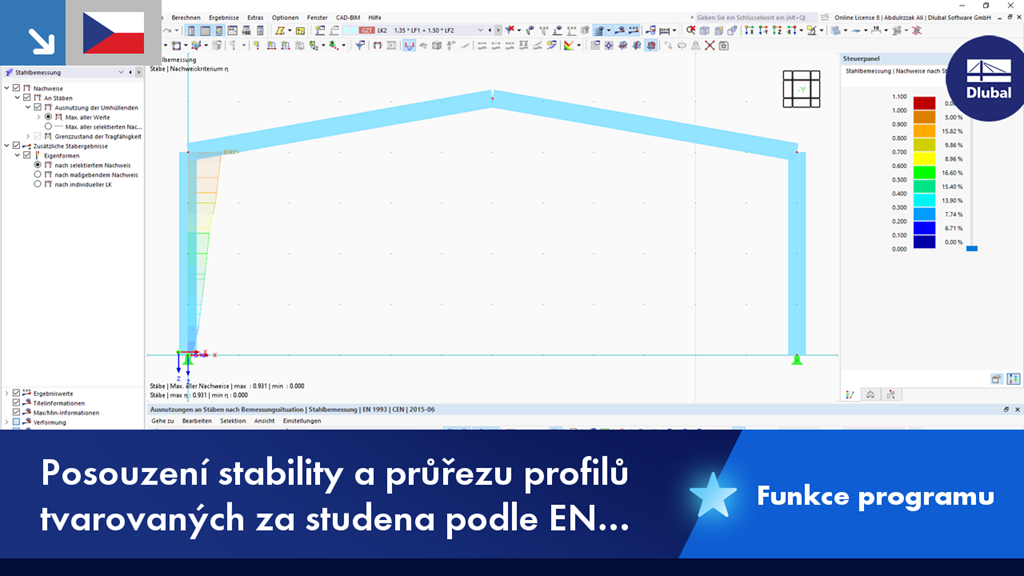

Posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3
Máte nějaké otázky?
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:53 min
Délka: 01:05:28 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:36 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:00:00 min
Délka: 00:00:51 min
Funkce programu
Délka: 00:00:34 min
Pro vyhodnocení vlivu lokálních jevů na stabilitu štíhlých prvků nabízí programy RFEM 6 a RSTAB 9 možnost provést lineární analýzu kritického zatížení na úrovni průřezu. Následující článek se zabývá základy výpočtu a vyhodnocení výsledků.
Pokud na horní pásnici leží betonová deska, funguje jako příčná podpora (spřažená konstrukce) a zabraňuje problémům se stabilitou při klopení. Pokud je ohybový moment záporný, je dolní pásnice namáhána v tlaku a horní pásnice v tahu. Pokud není příčné podepření dostatečné z důvodu tuhosti stojiny, je v tomto případě úhel mezi dolní pásnicí a linií řezu stojiny proměnný, takže vznikne možnost distorzního boulení dolního pásnice.
V addonu Posouzení ocelových konstrukcí posuzujete ocelové konstrukční prvky pro případ požáru jednoduchými metodami posouzení podle Eurokódu 3. Teplotu konstrukčního prvku v době posouzení lze stanovit automaticky podle teplotních křivek uvedených v normě. Kromě zohlednění protipožárního opláštění můžete zohlednit také příznivé vlastnosti žárového zinkování.
Metoda Stabilitních účinků v pružné analýze uvedená v kanadské normě CSA S16:19, příloze O.2 je alternativní možností ke zjednodušené metodě posouzení stability podle kapitoly 8.4.3. V tomto článku popíšeme požadavky přílohy O.2 a použití v programu RFEM 6.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V addonu Posouzení ocelových konstrukcí můžete provádět posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3, článků 6.1.2 - 6.1.5 a 6.1.8 - 6.1.10.
K názornému videu
V programu RFEM 6 je nyní k dispozici posouzení ocelových prutů tvarovaných za studena podle AISI S100-16 / CSA S136-16. Posouzení lze aktivovat zvolením normy „AISC 360“ nebo „CSA S16“ pro addon Posouzení ocelových konstrukcí. „AISI S100“ nebo „CSA S136“ jsou pak automaticky vybrány pro posouzení oceli tvarované za studena.
Pro výpočet pružného vzpěrného zatížení prutu používá RFEM přímou pevnostní metodu (DSM). Přímá pevnostní metoda nabízí dva typy řešení, numerické (metoda konečných pásů) a analytické (specifikace). Charakteristickou křivku (signaturu) FSM a tvary vybočení lze zobrazit v dialogu pro Průřezy.
Chcete posoudit průřezy ocelových prutů tvarovaných za studena podle normy EN 1993-1-3? Jak pro profily tvarované za studena z databáze průřezů, tak pro obecné (neděrované) za studena tvarované profily zadané v RSECTION vám náš program pomůže stanovit účinný průřez se zohledněním lokálního a distorzního boulení. Provést zde lze také posouzení průřezu podle EN 1993-1-3, 6.1.6. Přitom se zohlední vnitřní síly z výpočtu s vázaným kroucením (7 stupňů volnosti) v posouzení srovnávacího napětí.
K názornému videu
Jak mohu v programu RFEM 6 zadat plastický kloub?
Jak mohu vyměňovat data mezi programy RFEM 6 / RSTAB 9 a IDEA StatiCa?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté jsem spočítal součinitele kritického zatížení pomoci addonu Stabilita konstrukce, ale na hodnotě součinitele kritického zatížení se podepření neprojevilo. Čím to je?
Mohu odhadnout ještě před posouzením svého modelu, jaké průřezy bych měl minimálně použít?
Chtěl bych počítat dočasné konstrukce. Jaké programy můžete doporučit?
