FAQ 005424 | Je možné skrýt modrou/červenou stupnici v tabulkách a v tiskovém...

Dotaz:
Je možné skrýt modrou/červenou stupnici v tabulkách a v tiskovém protokolu?

Odpověď:
Ano, je to možné.

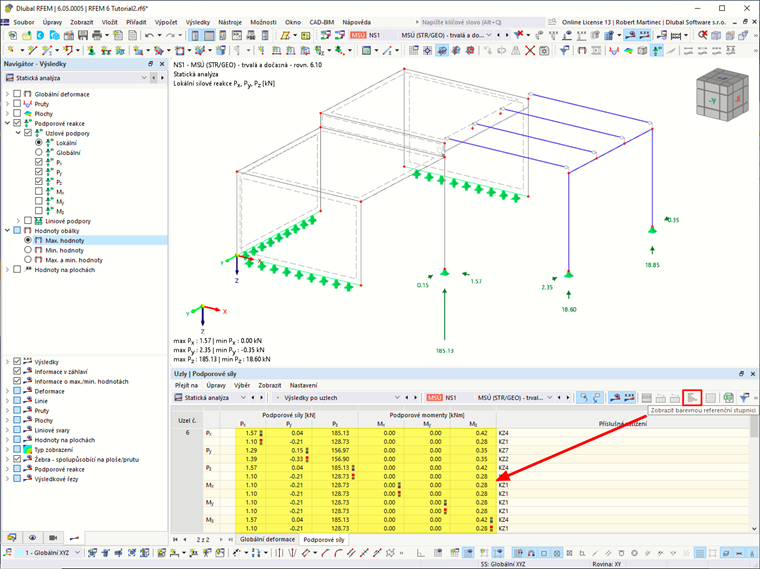

Pro deaktivaci modré/červené barvy ve výsledkových tabulkách klikněte na nabídku "Zobrazit" v tabulkách a poté na tlačítko "Zobrazit barevnou referenční stupnici". Také můžete kliknout na příslušné tlačítko v tabulce v panelu nástrojů.

► Obrázek | FAQ 005424 | Deaktivovaná barevná referenční stupnice v tabulce https://www.dlubal.com/cs/img/046294

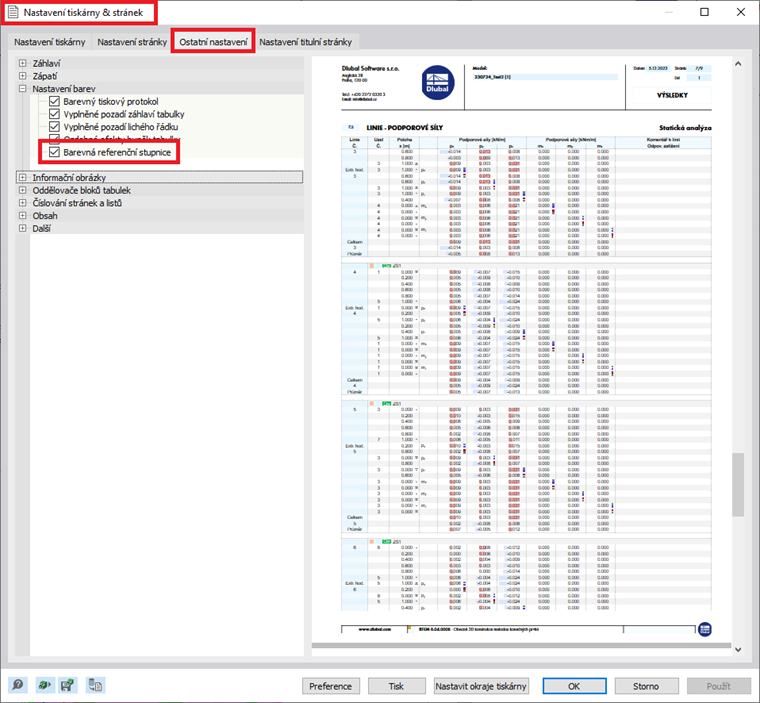

Pro tiskový protokol lze deaktivovat možnost "Barevná referenční stupnice" v dialogu "Nastavení tiskárny a stránek" v záložce "Ostatní nastavení".

► Obrázek | FAQ 005424 | Místo pro deaktivaci barevné referenční stupnice v protokolu https://www.dlubal.com/cs/img/046295
