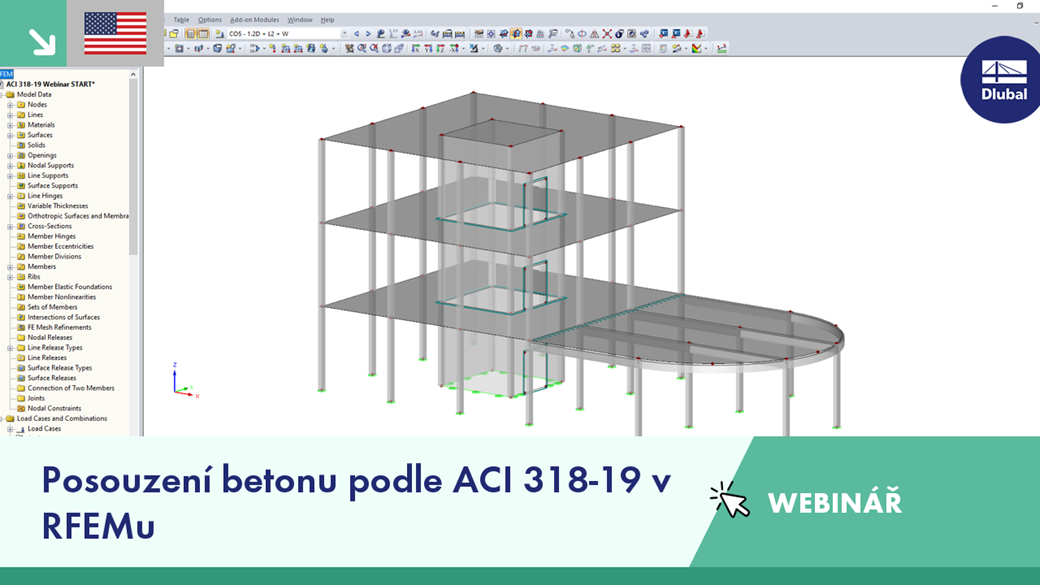

Posouzení betonu podle ACI 318-19 v RFEMu

Podle čl. 6.6.3.1.1 normy ACI 318-14 a čl. respektive čl. 10.14.1.2 normy CSA A23.3-14 se v programu RFEM zohledňuje redukce tuhosti u různých typů betonových prutových i plošných prvků. Mezi typy komponent na výběr patří stěny s trhlinami i bez trhlin, ploché desky a stropy lokálně podepřené, nosníky nebo sloupy. Součinitele násobení v programu jsou převzaty přímo z tabulek 6.6.3.1.1 (a) a 10.14.1.2.

Posouzení betonového nosníku podle ACI 318-14 lze provést pomocí modulu RF-CONCRETE Members. Pro posouzení bezpečnosti je důležité přesně navrhnout tahovou, tlakovou a smykovou výztuž betonového nosníku. V následujícím příspěvku ověříme návrh výztuže v přídavném modulu RF-CONCRETE Members krok za krokem pomocí analytických rovnic podle normy ACI 318-14, včetně pevnosti v ohybu, smyku a nutné výztuže. Příklad posouzení dvojitě vyztuženého železobetonového nosníku zahrnuje smykovou výztuž a bude proveden v mezního stavu únosnosti (MSÚ).

Smršťování a dotvarování jsou časově závislé deformační vlastnosti betonu, které je obvykle třeba zohlednit při posouzení mezního stavu použitelnosti.

Přímé rozhraní k aplikaci Revit umožňuje aktualizovat model Revit v souladu se změnami v programu RFEM nebo RSTAB. V závislosti na provedených úpravách se musí objekty Revit případně znovu vygenerovat (smazat a následně opět generovat). Při tomto novém generování se vychází z modelu RFEM nebo RSTAB.

Pokud se chcete tomuto přegenerování vyhnout, zaškrtněte políčko 'Aktualizovat pouze materiály, tloušťky a průřezy'. V takovém případě se upraví pouze tyto vlastnosti objektů. Změny, které se netýkají materiálu, tloušťky ploch nebo průřezu, se ovšem nezohlední.

Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?

Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.

V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).

Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:

• Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
• Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6

Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.

• 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
• 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.

Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
