Posouzení ocelových konstrukcí podle CSA S16:19 v programu RFEM 6 (USA)

Webinář vám nabízí příležitost prohloubit odborné znalosti a ujistí vás, že se vaše investice do softwaru pro statiku maximálně vyplatí.

Uskutečněné
Záznam

15.2.2023

19:00 - 20:00 SEČ

Angličtina (USA)

Zdarma

Akce

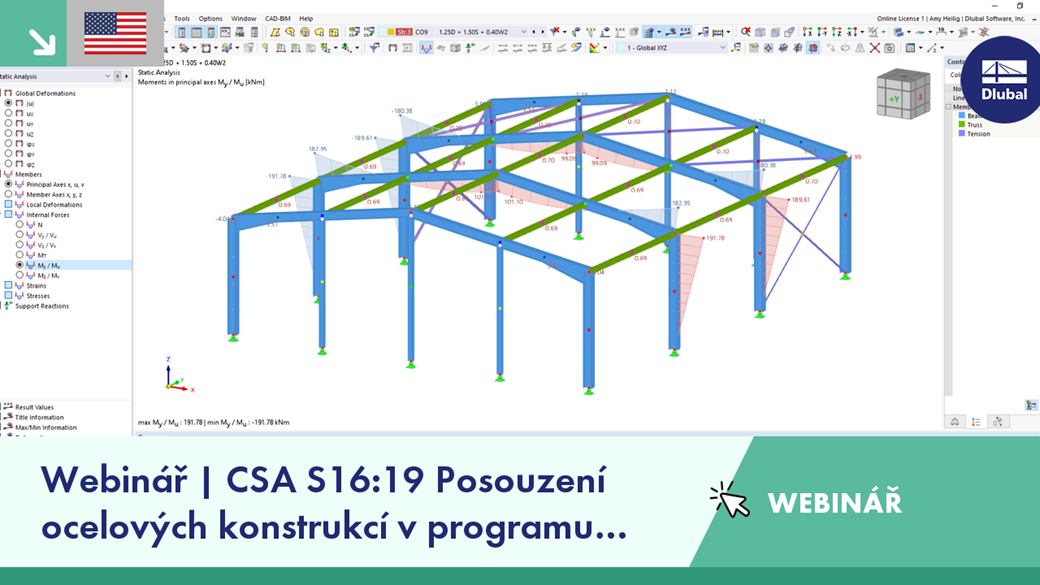

Webinář | CSA S16:19 Posouzení ocelových konstrukcí v programu RFEM 6

Bezplatný webinář | Posouzení ocelových konstrukcí podle CSA S16:19 v programu RFEM 6 (USA)
Tento webinář poskytne úvod do problematiky posouzení ocelových konstrukcí podle CSA S16:19 v programu RFEM 6.

Program
00:00 Úvod
01:55 Konstrukce a zatížení v RFEM 6
12:10 Řešení nestability pomocí addonu Stabilita konstrukce
20:30 Požadavky na stabilitu podle CSA S16:19, přílohy O.2
45:40 Zadání prutů v addonu Posouzení ocelových konstrukcí
1:00:35 Prohlížení výsledků analýzy a posouzení
1:05:17 Závěr

Příslušný model ke stažení

V sekci Modely ke stažení níže najdete modely použité při webináři. Budete tak mít možnost projít si později webinář samostatně krok za krokem na prezentovaném modelu.

Amy Heilig, PE

CEO - USA Office | Inženýr prodeje a technické podpory

Amy Heilig je ředitelkou naší americké pobočky ve Filadelfii v Pensylvánii. Nabízí také obchodní a technickou podporu a aktivně se podílí na vývoji programů Dlubal šitých na míru pro severoamerický trh.

Místo

Online

Odkazy

Stahování

Prezentace k webináři "Posouzení ocelových konstrukcí CSA S16:19 v programu RFEM 6" (PDF)

865,53 KB
