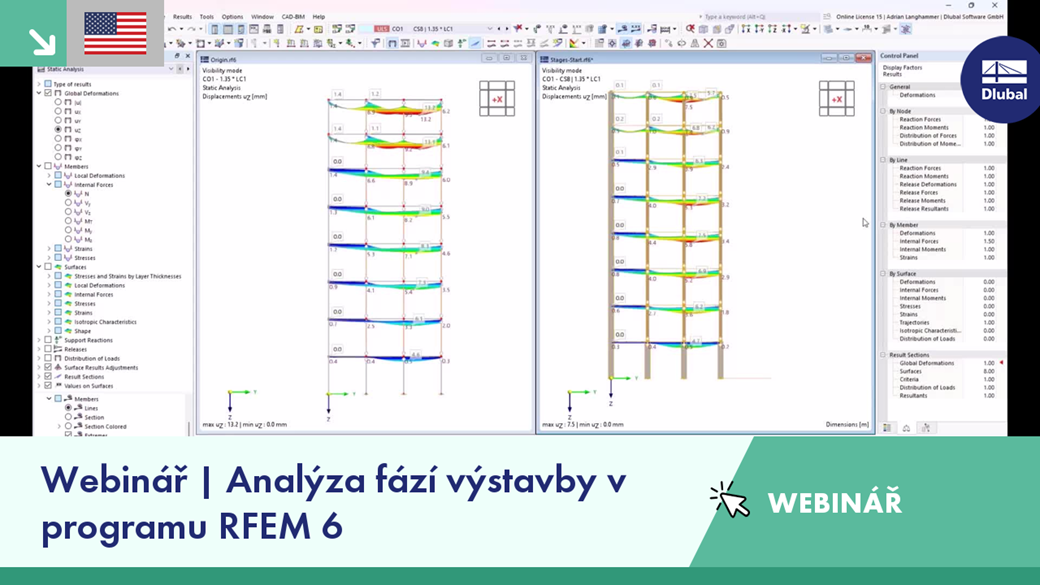

Analýza fází výstavby v programu RFEM 6

Addon Analýza fází výstavby (CSA) umožňuje posuzovat konstrukce z prutů, ploch i těles v programu RFEM 6 s ohledem na konkrétní fáze výstavby související s procesem výstavby. To je důležité, protože budovy se nestaví najednou, ale postupným kombinováním jednotlivých konstrukčních částí. Jednotlivé kroky, ve kterých se do budovy přidávají konstrukční prvky a zatížení, se nazývají fáze výstavby, zatímco samotný proces se nazývá stavební proces.

Konečný stav konstrukce je tak k dispozici po dokončení stavebního procesu; tedy po všech fázích výstavby. U některých konstrukcí může být vliv stavebního procesu (tedy všech jednotlivých fází výstavby) významný a je třeba ho zohlednit, aby se předešlo chybám ve výpočtu. Obecný popis addonu CSA byl poskytnut v odborném článku „Zohlednění fází výstavby v programu RFEM 6“.

Výpočet složitých konstrukcí metodou konečných prvků se obecně provádí pro celý model. Nicméně stavba takovýchto konstrukcí je proces, který probíhá ve více fázích a konečného stavu budovy je dosaženo přidáváním jednotlivých konstrukčních částí. Abychom se vyhnuli chybám při výpočtu celkových modelů, je třeba zohlednit vliv stavebního procesu. V programu RFEM 6 je to možné pomocí addonu Analýza fází výstavby (CSA).
