Přídavné moduly pro RSTAB 8 – Dynamická analýza

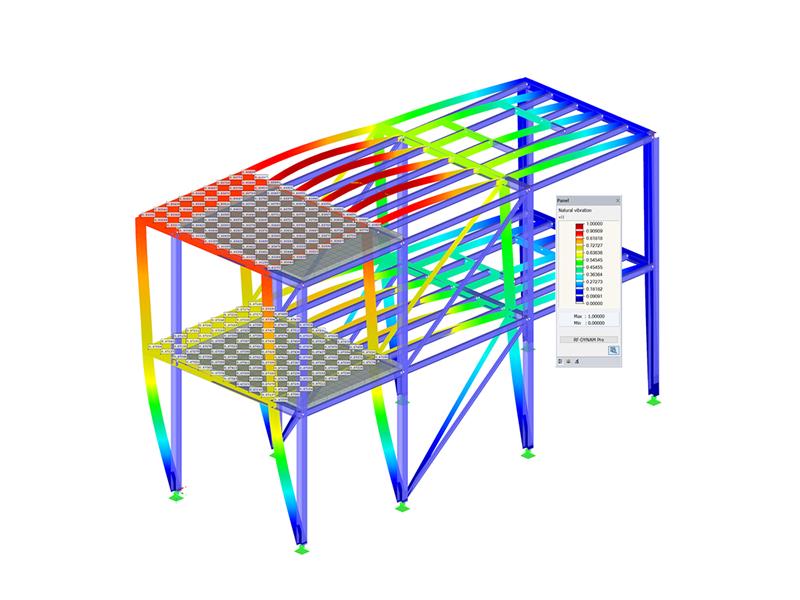

Přídavný modul RF-DYNAM Pro – Natural Vibrations umožňuje provést rychlou a pohodlnou analýzu vlastního kmitání a vlastních tvarů konstrukce.

Všechny potřebné vstupní hodnoty lze importovat přímo z programu RSTAB. K dispozici jsou výkonné řešiče vlastních čísel (např. Lanczos, iterace podprostoru atd.), které umožňují stanovit až 9 999 vlastních čísel.

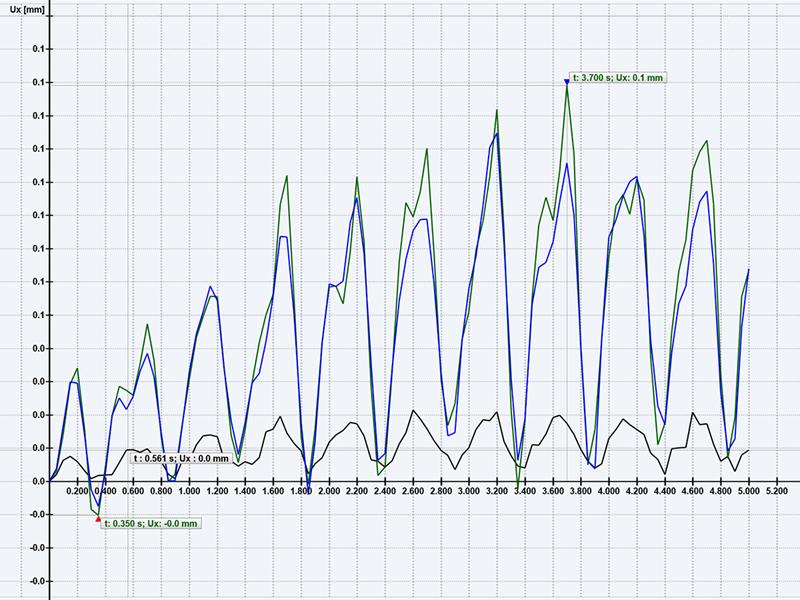

Přídavný modul DYNAM Pro – Forced Vibrations vám umožňuje provádět dynamickou analýzu nosné konstrukce s ohledem na vnější buzení. Různé budicí funkce lze definovat v tabulkách, jako harmonická zatížení nebo jako funkci času. Při časové analýze se uplatňuje modální analýza nebo lineární implicitní Newmarkova metoda.

Pomocí multimodální a multibodové analýzy spektra odezvy se provádí analýza zemětřesení. Spektra, která jsou k tomu zapotřebí, mohou být vytvořena podle norem nebo definována uživatelem. Modul obsahuje rozsáhlou databázi akcelerogramů pro oblasti s výskytem zemětřesení, Ty lze využít při generování spektra odezvy.

V přídavném modulu DYNAM Pro – Equivalent Loads se provádí analýza zemětřesení pomocí analýzy s vícebodovým spektrem odezvy. Spektra, která jsou k tomu zapotřebí, mohou být vytvořena podle norem nebo definována uživatelem. Z nich se vygenerují náhradní statické síly.

Přídavný modul DYNAM Pro – Nonlinear Time History provádí nelineární dynamickou analýzu nosné konstrukce při vnějším buzení. Různé budicí funkce lze definovat v tabulkách, jako harmonická zatížení nebo jako funkci času. Nelineární časová analýza se provádí metodou explicitní analýzy. S tímto rozšířením modulu se ruší omezení na lineární systémy v dynamice.
