Vázané kroucení (7 stupňů volnosti) pro RSTAB 9

• Zohlednění 7 místních směrových deformací (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) resp. 8 vnitřních sil (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω) při výpočtu prutových prvků
• Použitelné v kombinaci se statickým výpočtem podle teorie 1., 2. a 3. řádu (mohou být zohledněny také imperfekce)

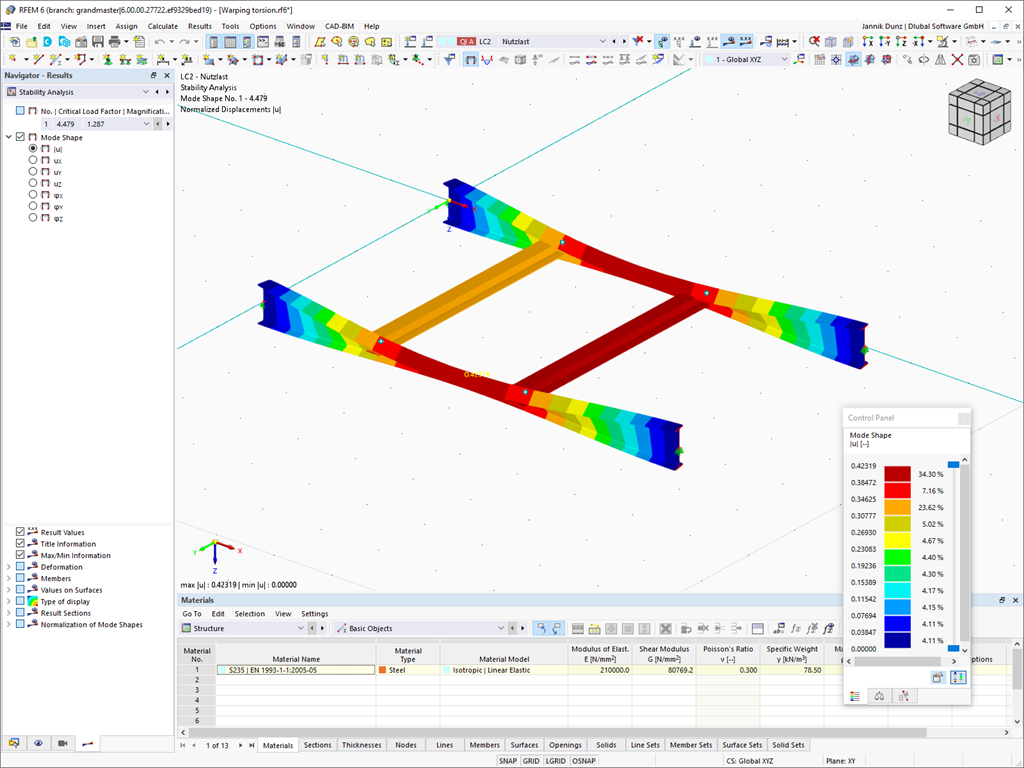

• Umožňuje v kombinaci s doplňkem Stabilitní analýza stanovení kritických součinitelů zatížení a vlastních tvarů stabilitních problémů jako je klopení a boční klopení
• Zohlednění čelních desek a příčných výztuh jako klopných pružin při výpočtu I-průřezů s automatickým stanovením a grafickým zobrazením tuhosti klopné pružiny

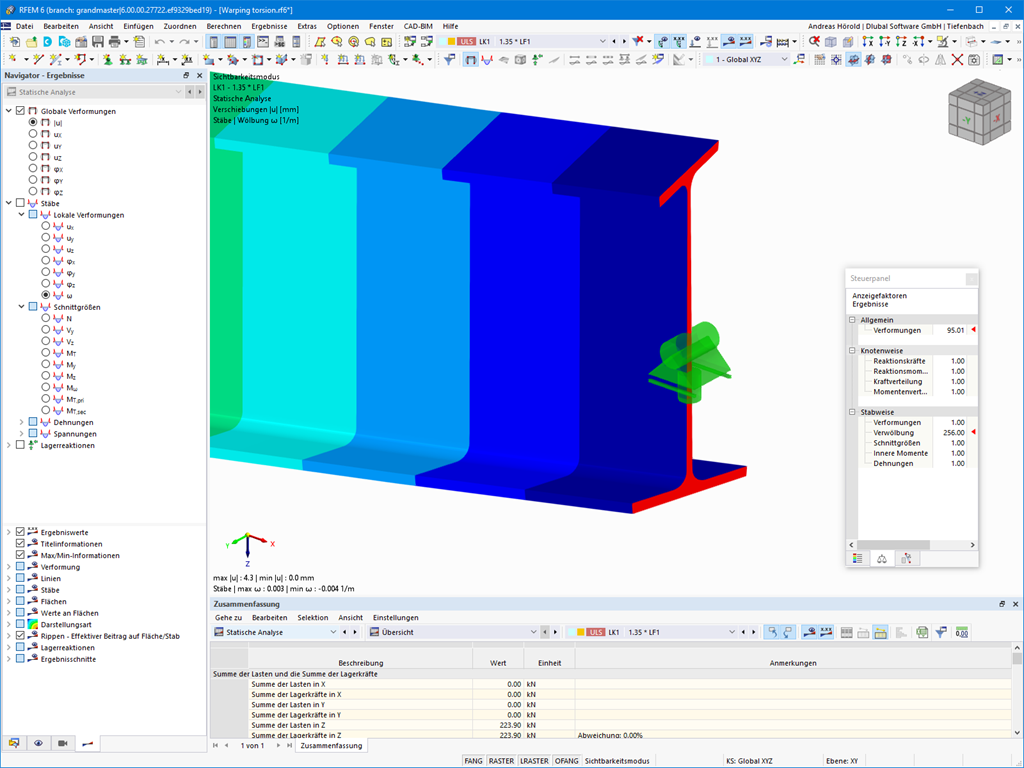

• Grafické zobrazení deformace průřezu prutů v deformačním obrazu

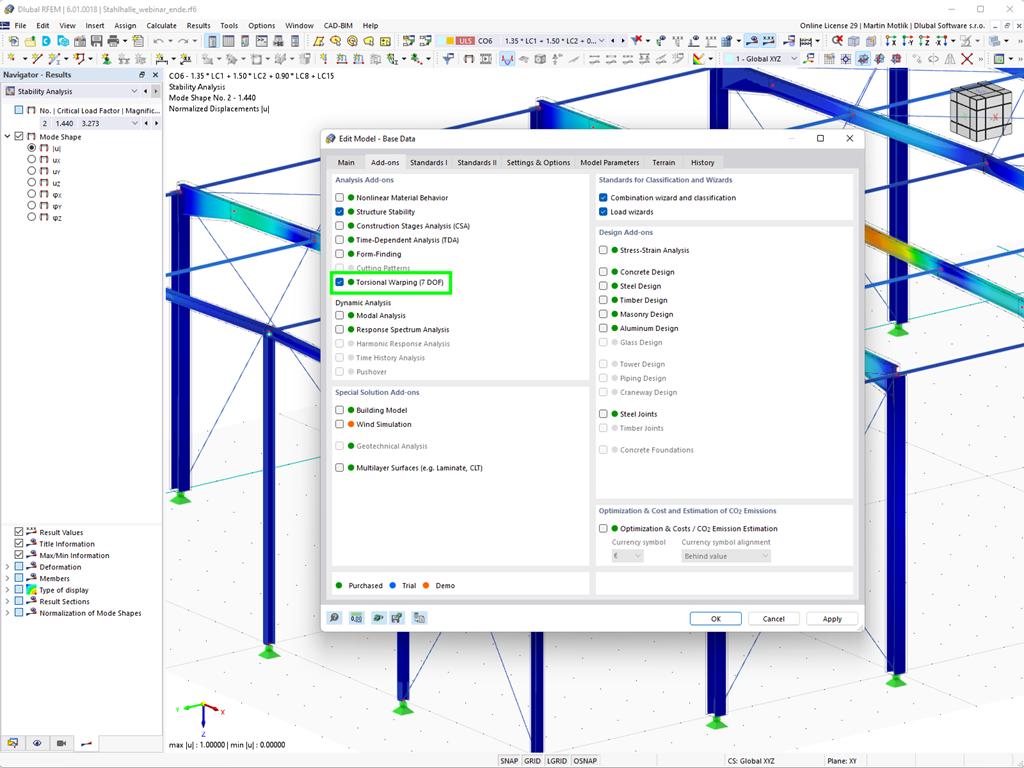

• Plná integrace do RFEM a RSTAB

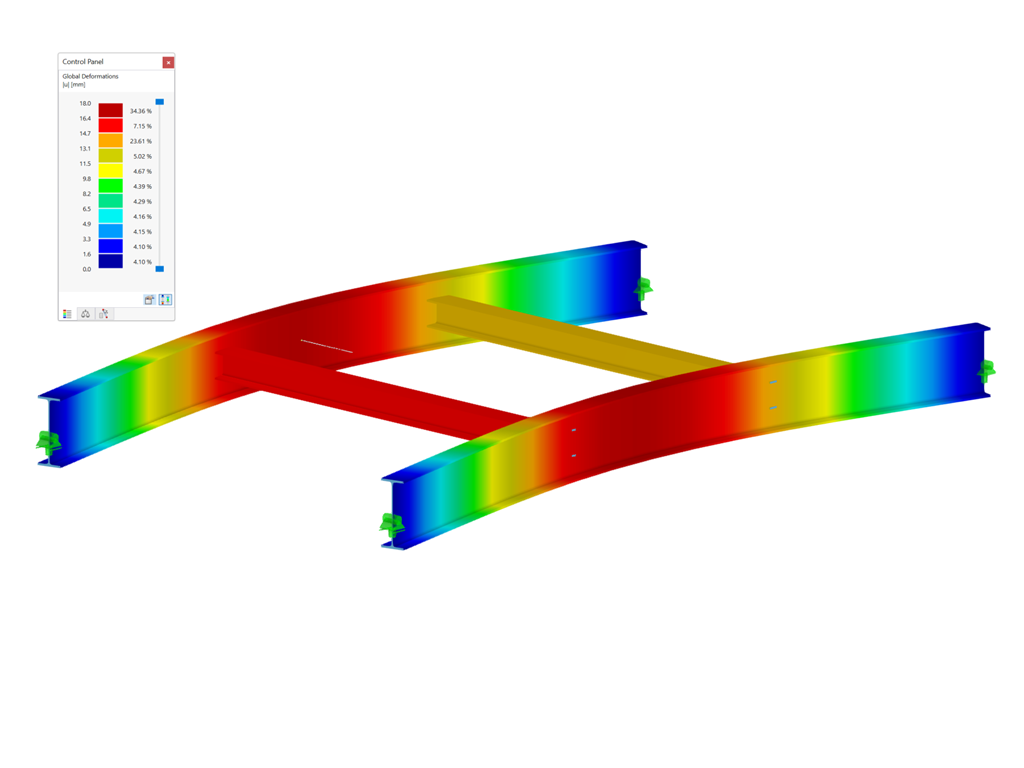

Výpočet kroucení včetně ohybu provedete na celém systému. Přitom zohledníte dodatečný 7. stupeň volnosti pro výpočet prutů. Tuhosti připojených strukturálních prvků jsou tím automaticky zohledněny. Tím nemusíte definovat náhradní tuhosti pružin nebo podmínky uložení pro oddělený systém.

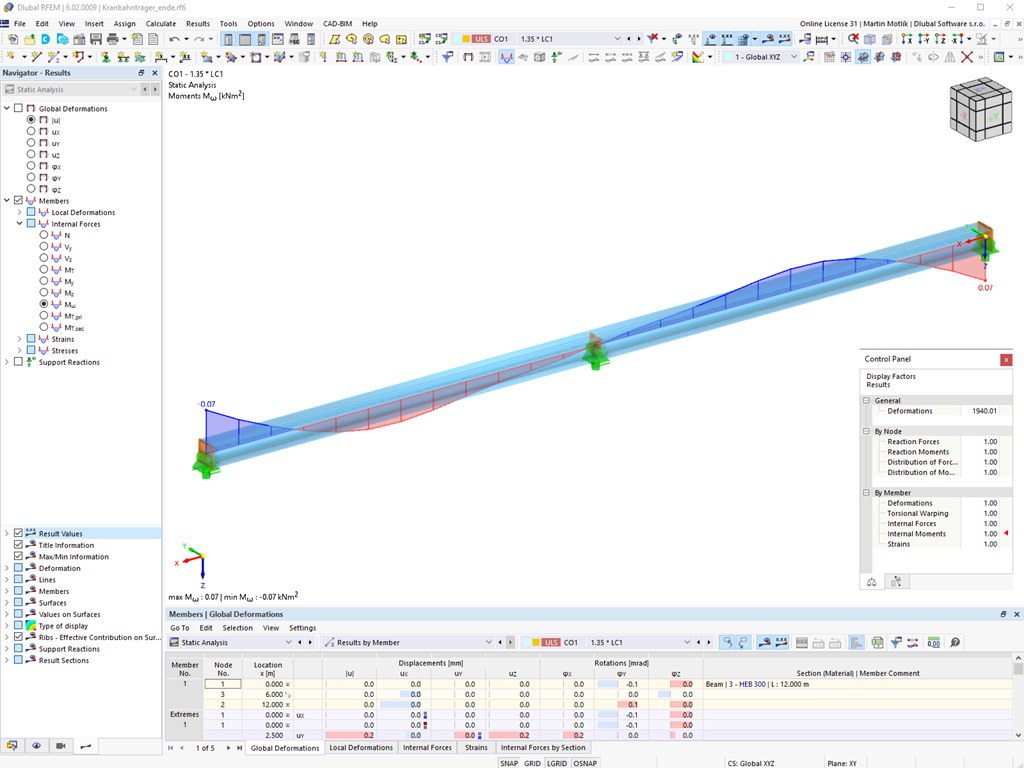

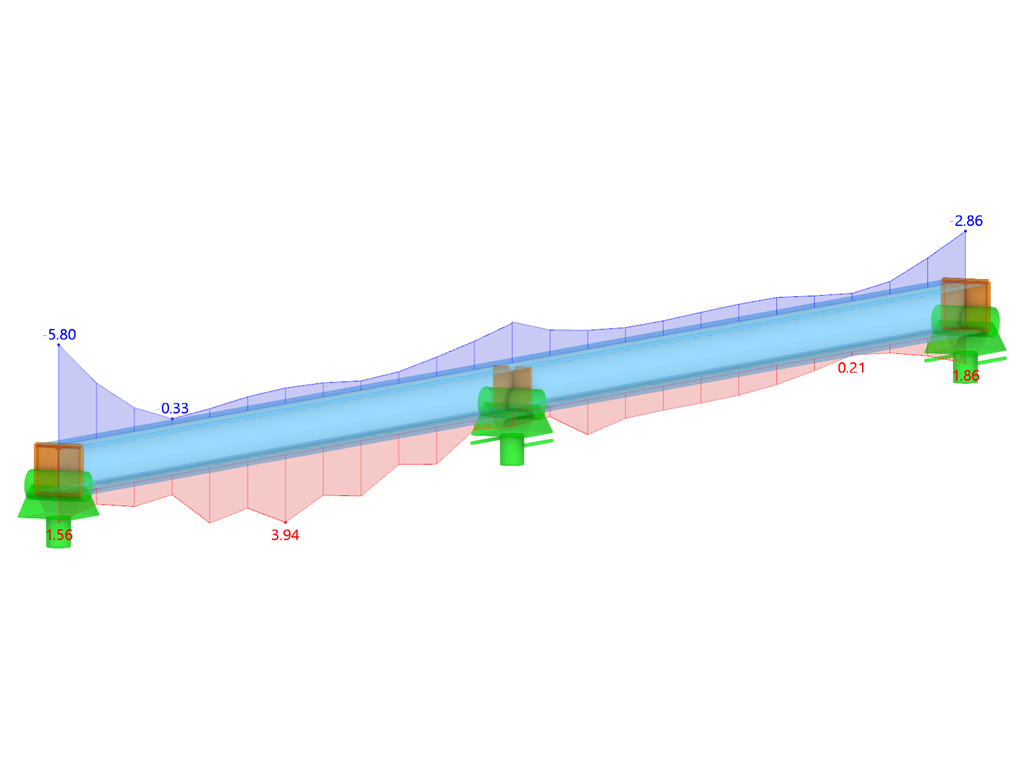

Vnitřní síly z výpočtu s kroucením včetně ohybu můžete následně využít v add-ony pro dimenzování. Zohledněte ohybové momenty a sekundární kroucení v závislosti na materiálu a zvolené normě. Typickým případem použití je zde stabilitní posouzení podle teorie II. řádu s nedokonalostmi v ocelových konstrukcích.

Věděli jste? Aplikace není omezena pouze na tenkostěnné ocelové průřezy. Umožňuje například také výpočet ideálního klopného momentu nosníků s masivními dřevěnými průřezy.
