Parametrizace modelu

Mezi výhody programů RFEM a RSTAB patří, že umožňují parametrické zadání, a tedy vytváření nebo úpravu modelů na základě proměnných. Údaje o modelu a zatížení tak lze zadávat v závislosti na určitých veličinách (např. délku, šířku, provozní zatížení atd.). Tyto proměnné se označují také jako parametry. V programu jsou uloženy přehledně v seznamu. Parametry můžete používat i ve vzorcích pro stanovení určitých hodnot. Pokud tedy změníte parametr v seznamu parametrů, upraví se výsledky všech vzorců, které daný parametr obsahují.

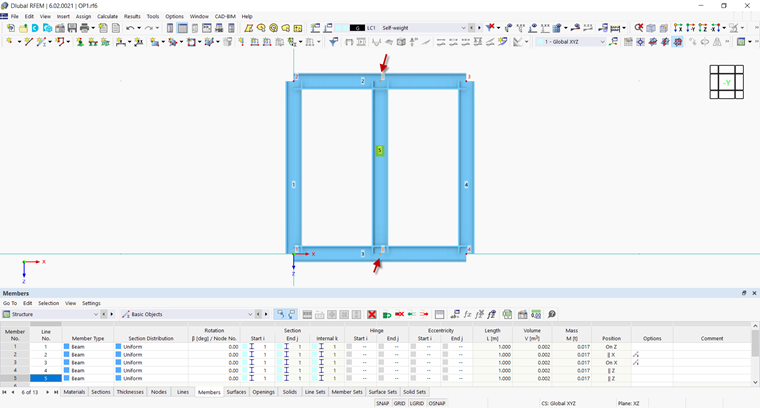

V této části manuálu ukážeme, jak lze definovat globální parametry a použít je tak, aby program nalezl optimální polohu ztužidla (prut č. 5). Tato poloha je dána polohou uzlu 5 vzhledem k prutu 2 a polohou uzlu 6 vzhledem k prutu 3.
