| Statika a konstrukce | Trebyggeriet AS Verksmoen N-4735 EVJE/AUST AGDER Norsko Tel: 0047-37931322 |

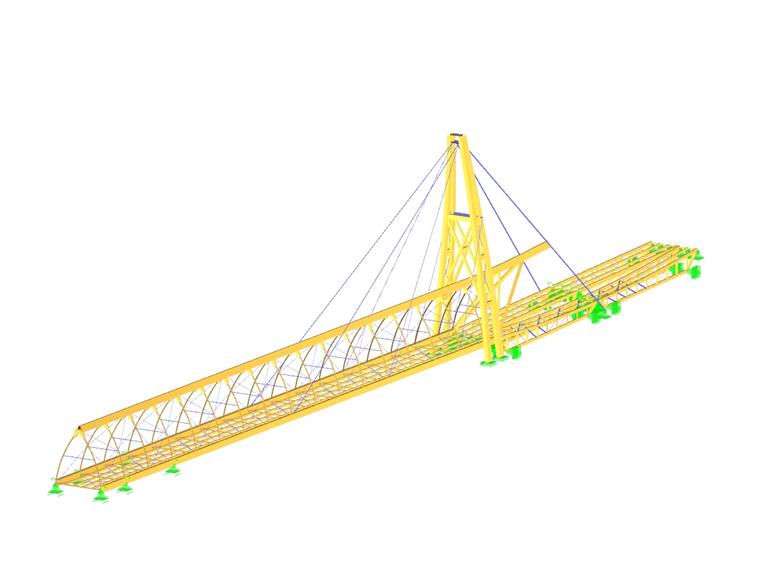

Dřevěný most v Norsku

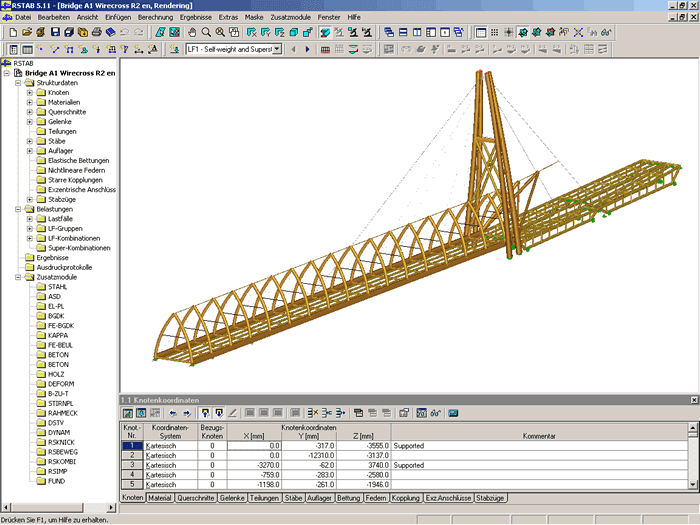

Dřevěný most v Norsku
Dřevěný most v Norsku
Specifikace projektu
Dřevěný most v Norsku
Údaje o modelu
Počet uzlů
776
Počet prutů
1291
Počet zatěžovacích stavů
12
Počet kombinací zatížení
25
Počet kombinací výsledků
3
Celková hmotnost
167,065 t
Rozměry
9,140 x 150,141 x 30,021 m
Verze programu
6.01.63
