Hooman Mehdizadehjafari, MFA – architekt a veřejný umělec – vypracoval návrh této přibližně 4,8 m vysoké a 2 tuny těžké skulptury z nerezové oceli, která byla umístěna na kampusu Batesovy vyšší technické školy.

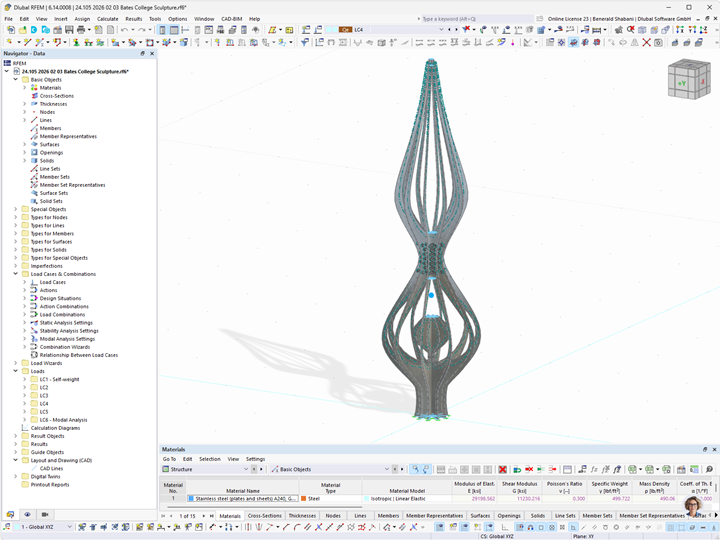

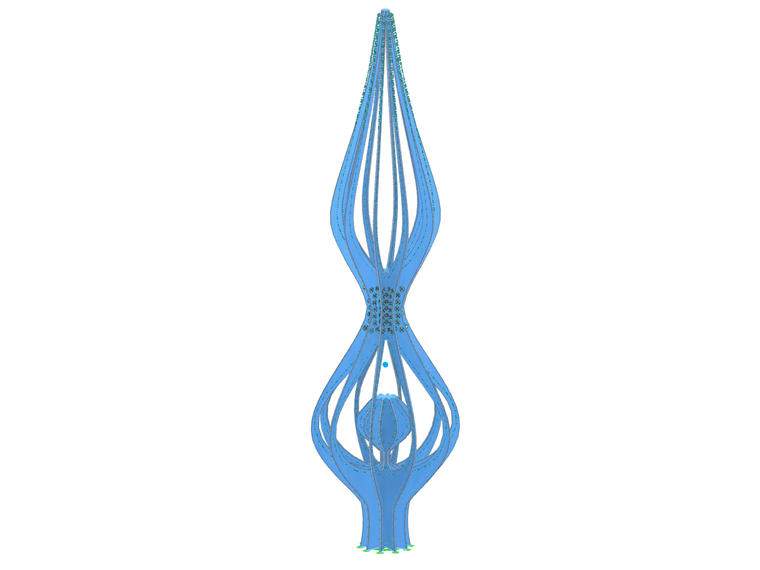

Tato socha se tak nachází v oblasti s vysokou seizmickou aktivitou v severozápadním Pacifiku. Program RFEM umožňoval dodržet geometrii přesně podle návrhu umělce – včetně uspořádání ve tvaru listů. Otvory se nacházejí v oblastech s nejvyšším napětím, a statická analýza se tak stala opravdovou výzvou.

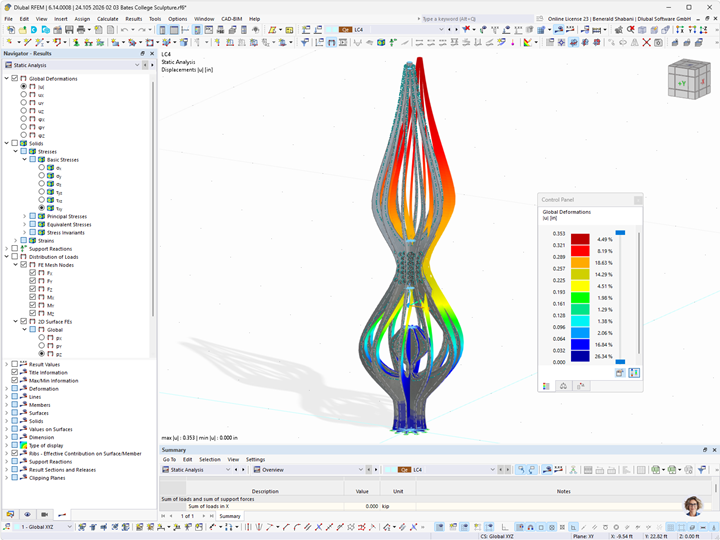

Zohledněna byla různá zatížení, jako například vlastní tíha, vítr a zemětřesení. Provedena byla posouzení a ověření podle IBC, ASCE 7 a AISC 360. Vynikající vizualizace v programu RFEM 6 dále umělci ukázaly místa s nejvyššími koncentracemi napětí, aby tak případně mohl provést příslušné úpravy v geometrii.
| Místo | 1101 South Yakima Avenue Tacoma, 1101 S Yakima Ave, Tacoma, WA 98405, USA |
| Umělec | Hooman Mehdizadehjafari |
| Koncepce a statická analýza konstrukce | Bates Technical College Moses Structural Engineers Inc |
