Patrons de coupe pour RFEM 6

Patrons de coupe pour RFEM 6

Transformez sans effort des géométries de surfaces maillées complexes, multi-axiales et courbées en segments plans prêts à la fabrication. Le module complémentaire Patrons de coupe permet de définir des lignes de découpe, y compris des options parallèles et rotatives, avec la nouvelle fonction « Ligne de coupe multiple ».

Avec un contrôle précis sur la compensation et des transitions fluides entre les coupes, cet outil garantit des résultats de haute qualité. Optimisez votre processus de conception avec une méthode de mise à plat basée sur l’énergie, qui minimise les plis lors de l’assemblage.

Icône de téléchargement Télécharger la version d’essai gratuite

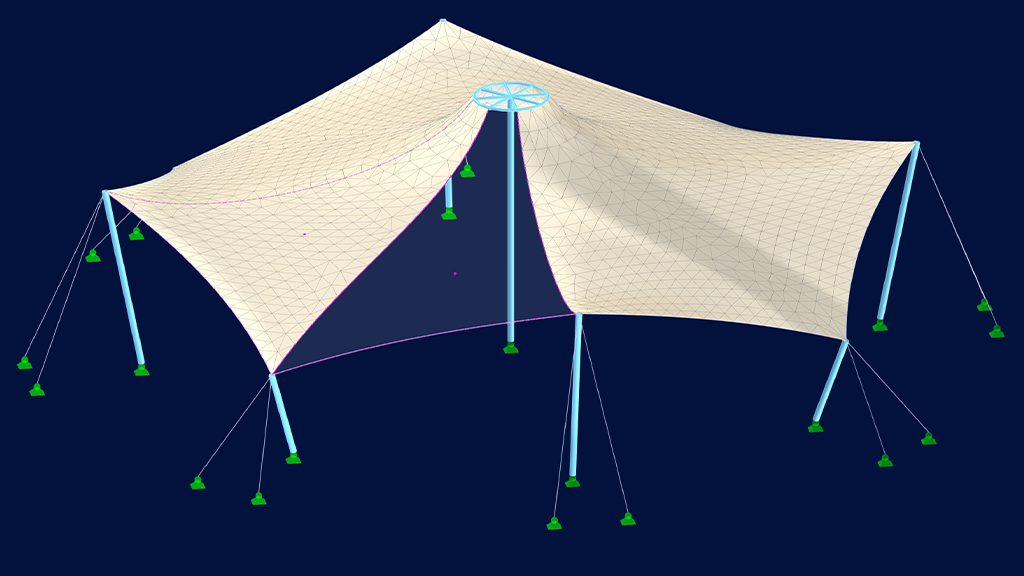

Structure à membrane mise en évidence dans l’interface du module complémentaire Découpe en patron de coupe dans RFEM 6.
Subnavigation
01
Vue d’ensemble
Une icône RFEM 6 pour application de logiciel de calcul de structure.

Module complémentaire Patrons de coupe

Le module complémentaire « Patrons de coupes » a été développée pour subdiviser des géométries de surfaces maillées courbées de manière multiaxiale en segments planaires prêts à la production. Ce module complémentaire est typiquement utilisé pour traiter les données issues d’une analyse de recherche de forme effectuée à l’aide du module complémentaire Recherche de forme.

  • Lors du processus de découpe, le logiciel prend en compte la géométrie de la surface du maillage et les conditions de bord spécifiées pour générer les lignes de découpe.
  • Ce processus génère des segments partiels qui peuvent être aplatis en tenant compte des charges de compensation et des rigidités de surface appliquées.
  • Les bandes découpées résultantes, avec les compensations et les tolérances appliquées, sont disponibles pour d’autres analyses et la fabrication.

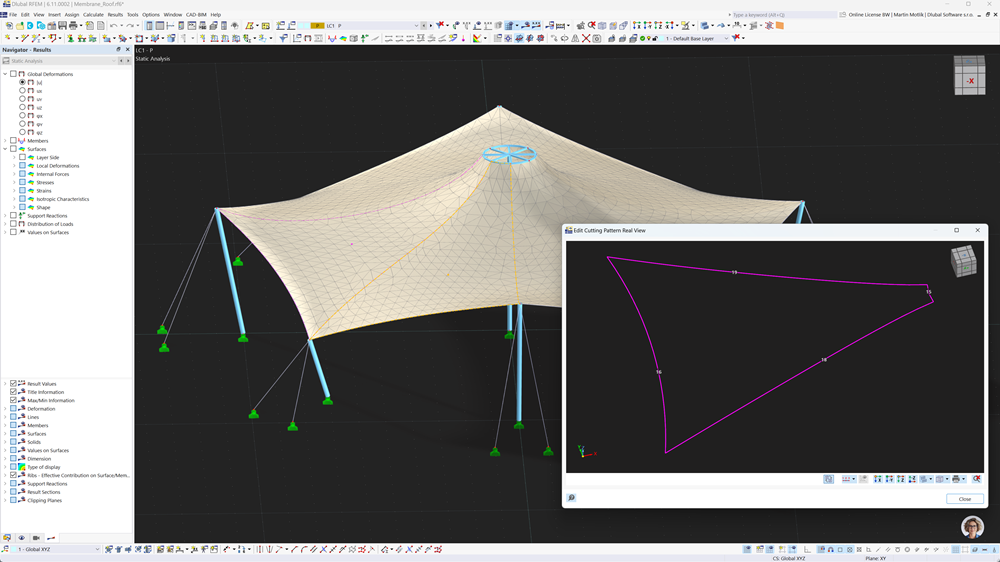

Structure membranaire affichée avec un schéma de coupe détaillé à l’aide du module complémentaire Schémas de coupe de RFEM dans une vue globale du modèle. Présentation du module complémentaire Patrons de coupe dans la vidéo WIN 07/2025
Structure en membrane dans RFEM 6 avec des patrons de coupe mettant en évidence les capacités de l’interface
Les sous-segments sont générés en définissant des « Patrons de coupe » à l’intérieur des lignes de contour de la surface et des lignes d'intersection sur la surface.

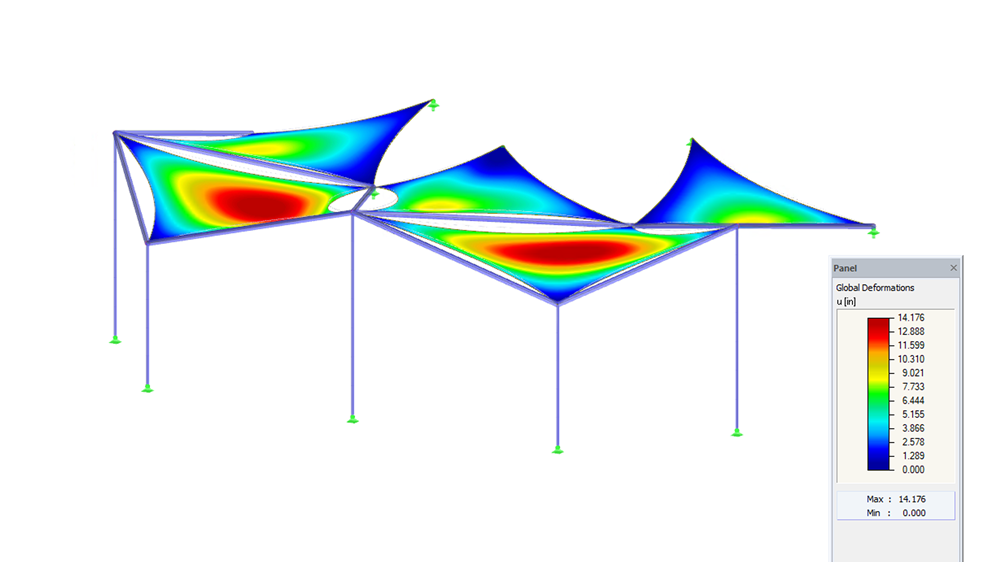

Convertir des géométries de surface courbées complexes en segments plans avec le module complémentaire Modèles de coupe
Patrons de coupe pour RFEM 6

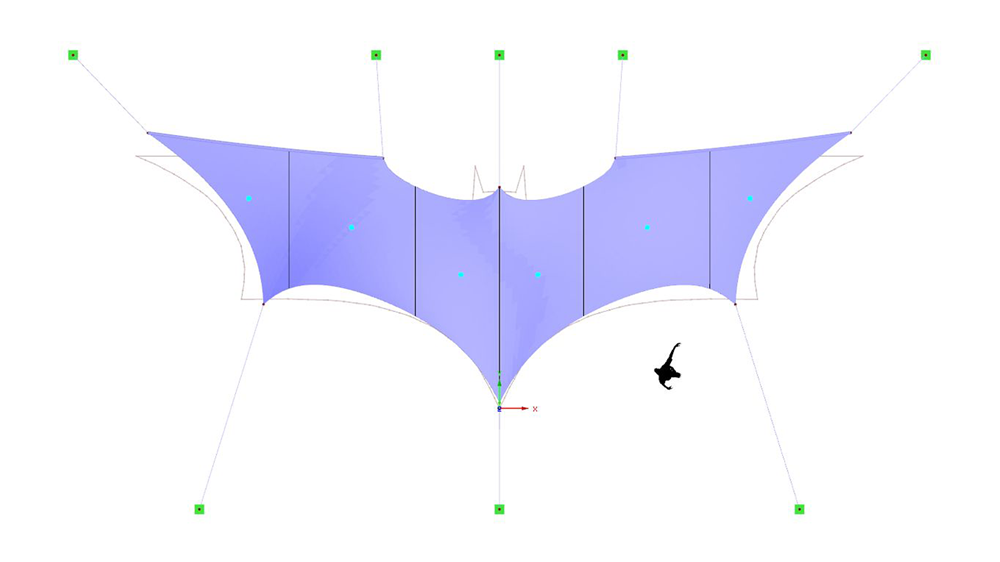

Représentation du module complémentaire Patron de coupe pour RFEM 6 pour convertir des surfaces maillées en sections planes.
Patrons de coupe pour RFEM 6
Structure membranaire affichée avec un schéma de coupe détaillé à l’aide du module complémentaire Schémas de coupe de RFEM dans une vue globale du modèle. Présentation du module complémentaire Patrons de coupe dans la vidéo WIN 07/2025
Structure en membrane dans RFEM 6 avec des patrons de coupe mettant en évidence les capacités de l’interface Les sous-segments sont générés en définissant des « Patrons de coupe » à l’intérieur des lignes de contour de la surface et des lignes d'intersection sur la surface.
Convertir des géométries de surface courbées complexes en segments plans avec le module complémentaire Modèles de coupe Patrons de coupe pour RFEM 6
Représentation du module complémentaire Patron de coupe pour RFEM 6 pour convertir des surfaces maillées en sections planes. Patrons de coupe pour RFEM 6
Présentation du module complémentaire Patrons de coupe dans la vidéo WIN 07/2025

Thèmes recommandés

Télécharger la version d’essai complète de 90 jours Produit | Recherche de forme pour RFEM 6
Méthodes modernes d’optimisation de surface avec le module complémentaire Découpe RFEM 6 pour une fabrication précise.

Vos avantages

  • Lignes de découpe permettant de diviser les modèles de surfaces maillées
  • Lignes de découpe générées automatiquement, parallèles ou pivotées par rapport à une ligne de découpe maîtresse
  • Création de patrons de coupe indépendamment de l’entrée d’origine
  • Définition individuelle des marges sur les lignes de bord de chaque patron de coupe
  • Prise en compte de la compensation par des charges de déformation surfaciques et linéiques
  • Méthode de dépliage numérique en tenant compte de la raideur de la bande
  • Sortie des découpes aplaties via une liste de points limites

Définition du patron de coupe sur des surfaces en treillis

Définissez facilement des plans de coupe de membrane en utilisant des types de lignes avancés et des définitions de segments personnalisées. Le module complémentaire Patrons de coupe introduit des outils intuitifs tels que « Coupe via le plan » et « Coupe par deux lignes », permettant la création précise de sous-segments en fonction de la géométrie initiale du maillage. Définissez des tolérances de patron et contrôlez les transitions entre les découpes directement sur les limites et intersections des surfaces.

Découvrir les fonctionnalités

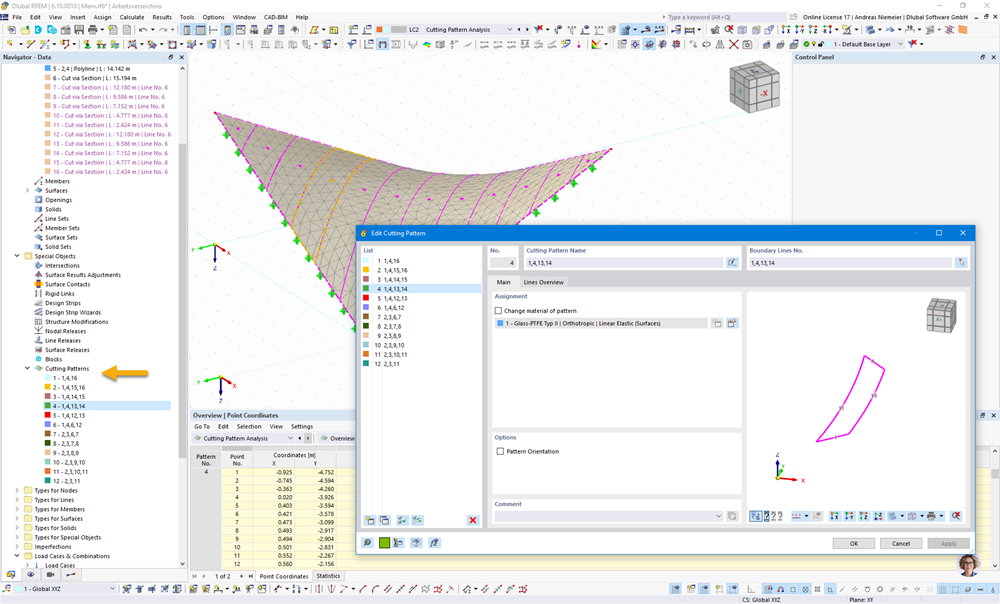

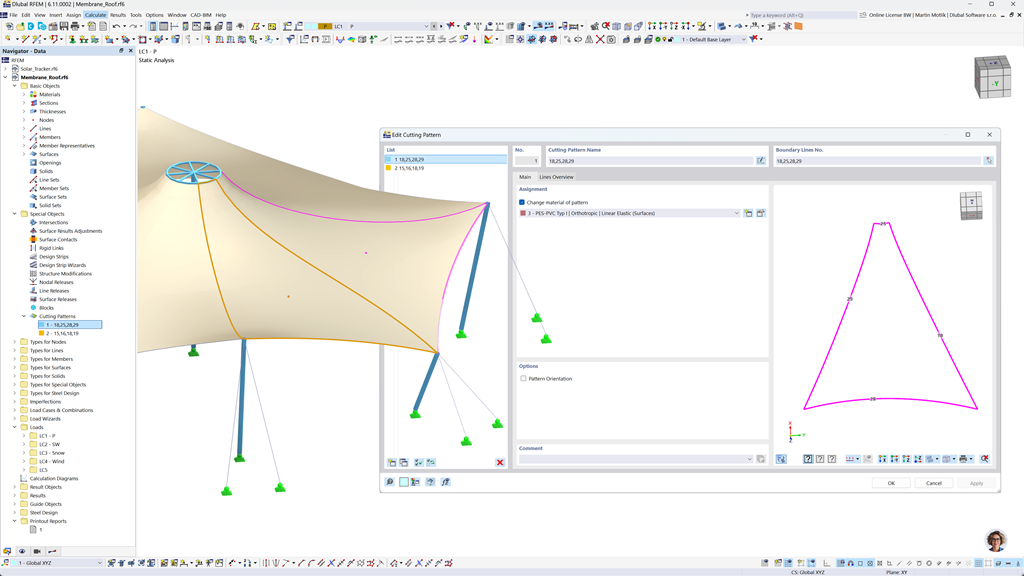

Interface RFEM 6 affichant le détail des découpes de structures de membrane dans une boîte de dialogue
Structure à membrane dans RFEM 6 – Interface graphique et boîte de dialogue avec un modèle de coupe spécifique à la membrane

Des charges de compensation à la géométrie de coupe finale

Le cas de charge d’analyse du patron de coupe permet un contrôle précis de la compensation des surfaces et des arêtes. Les résultats incluent la géométrie découpée mise à plat avec les coordonnées des nœuds et des statistiques détaillées telles que la surface, la largeur et les dimensions.

Explorer avec la version d’essai de RFEM 6

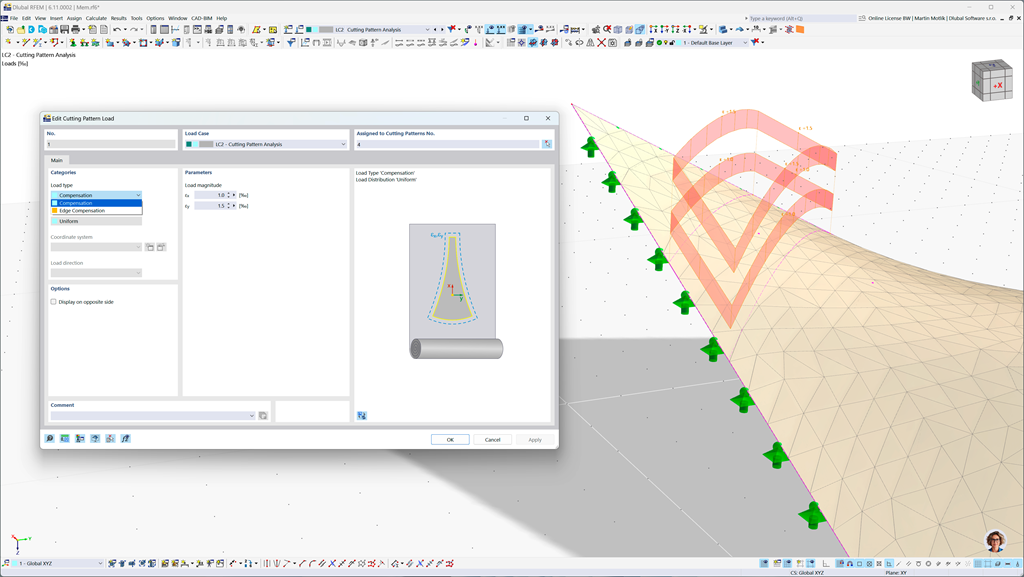

Paramètre de charge de compensation pour le module complémentaire Modèles de coupe dans RFEM 6.
Module complémentaire Patrons de coupe pour RFEM 6 – Boite de dialogue de paramètres de charge de compensation
Aperçu des fonctionnalités

Cette vue d’ensemble présente la fonctionnalité du module complémentaire Patrons de coupe pour RFEM 6, actuellement disponible en version bêta. Bien que certaines fonctionnalités soient encore en cours de développement, vous pouvez déjà explorer une liste complète d’outils qui faciliteront votre travail avec les patrons de coupe dans un avenir proche.

  • Support de la mise à plat des surfaces de maillage courbes de manière multiaxiale
  • Compatible avec les résultats du module complémentaire Recherche de forme
  • Découpe via les définitions de découpe par deux lignes
  • Option de lignes de découpe multiples pour des découpes parallèles ou pivotées
  • Analyse du modèle de coupe comme cas de charge dédié
  • Définition des patrons de coupe à l’intérieur des lignes de contour et d’intersection
  • Contrôle des tolérances entre les segments de découpe voisins
  • Prise en compte des charges de contrainte compensatoires et des rigidités de surface
  • Charges de compensation de surface et de bord pour une précision de mise à plat
  • Tableau des résultats des modèles de découpe avec les coordonnées des nœuds de la géométrie mies à plat
  • Tableau de statistiques avec des indicateurs clés, tels que la surface et la largeur
  • Support futur pour les définitions de découpe persistantes après remaillage
  • Sortie graphique des découpes lissées dans l’affichage principal
  • Exportation DXF des formes de coupe finalisées
Découvrir toutes les fonctionnalités

Fonctionnalités recommandées et services

Icône vectorielle blanche représentant un symbole de communauté sur un fond sombre.

Communauté Dlubal

Rejoignez une communauté dynamique d'ingénieurs et de designers. Posez des questions, partagez des idées, proposez des fonctionnalités et connectez-vous avec d'autres personnes confrontées à des défis similaires.

Icône représentant l’interface de programmation d’applications, dessinée avec des graphiques blancs adaptés aux arrière-plans sombres.

API

Utilisez l'API Dlubal pour automatiser les processus, intégrer des outils externes et créer des flux de travail personnalisés adaptés aux besoins spécifiques de votre projet.

Icône blanche d’une plateforme d’apprentissage sur un fond sombre, convenant pour le contenu de formation Dlubal.

Apprentissage et base de connaissance

Commencez rapidement avec des didacticiels vidéo étape par étape et des guides utiles. Trouvez des réponses, des conseils et des contenus d'apprentissage pour tous les niveaux d'expérience.

Icône de cloud computing blanc pour utilisation sur fond sombre.

Calculs dans le Cloud

Exécutez vos analyses dans le cloud – sans limites matérielles. Économisez des ressources locales, traitez des modèles complexes et travaillez n'importe où, à tout moment.

Comment les patrons de coupe servent dans des projets réels

Exemples concrets de planification efficace des matériaux. Le module complémentaire Patrons de coupe permet aux ingénieurs de générer des mises en page de découpe précises pour les structures membranaires, minimisant ainsi le gaspillage de matériaux et fournissant aux fabricants des données claires et prêtes pour la production.

Couverture de toiture à membrane de la société Harzdrenalin au barrage de Rappbode, illustrant l’excellence technique dans ce projet allemand.

Toiture en membrane Harzdrenalin au barrage de Rappbode

Gisela Zündel du bureau d'études pour le design structurel à Lorch, Allemagne, était responsable de l'analyse structurelle et de la planification du toit en membrane. Le programme MEF RFEM et les modules complémentaires RF-FORM-FINDING, RF-CUTTING, et RF-STEEL EC3 ont été utilisés.

  • Lorch, Allemagne

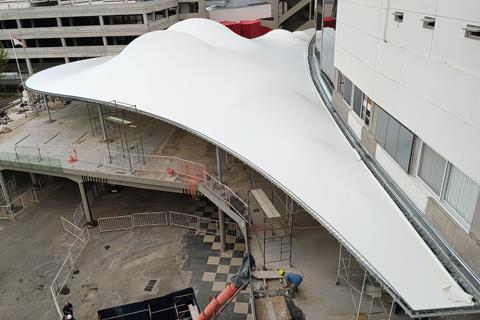

Structure architecturale à membrane textile soumise à des forces de précontrainte, conçue par Agustin Alvarez Sarrieta

Projet CARP Tenso au stade Monumental

En utilisant le programme RFEM avec les modules complémentaires Form-Finding et Cutting Patterns, les ingénieurs Agustín Alvarez et Daniel Isola ont conçu les aspects esthétiques et de résistance de la géométrie de la membrane, ce qui comprenait l'obtention des segments de motifs plats et pliés.

  • Buenos Aires, Argentine

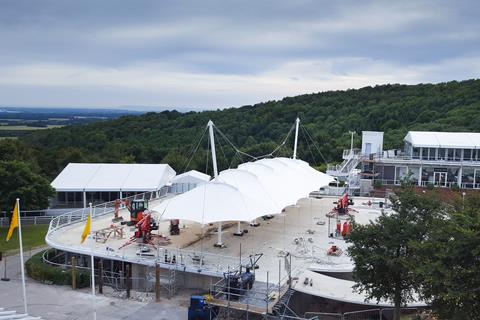

Vue du champagne bar de l’hippodrome de Goodwood au Royaume-Uni mettant en avant son design architectural
