Le programme RWIND Simulation a principalement été développé pour analyser rapidement les résultats de modèles relativement complexes et de grande taille. Ses paramètres par défaut permettent de déterminer un résultat cohérent avec un ordinateur standard en l'espace de cinq minutes. Les résultats ainsi déterminés sont relativement similaires aux résultats de l'article [1] mentionné ci-dessus et sont analysés en conséquence dans cet article.
Zone de calcul et maillage

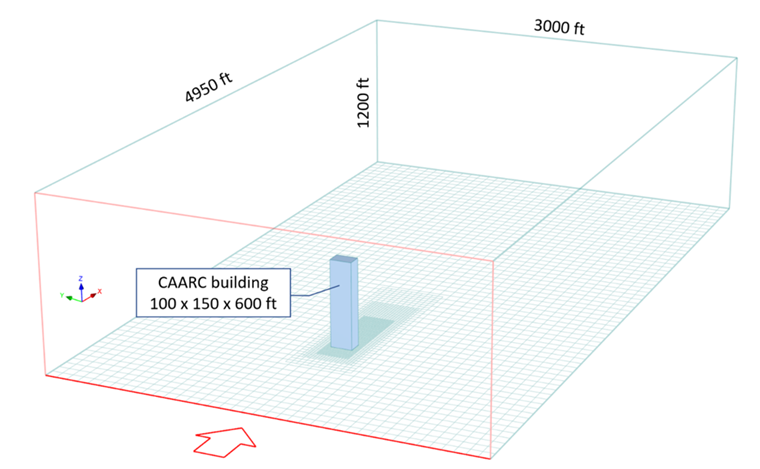

Le bâtiment de la CAARC a une forme rectangulaire et prismatique ainsi que des dimensions de 150 x 100 x 600 pi. La soufflerie de 1 200 pieds de haut fait 4 950 pieds de long dans la direction du vent et 3 000 pieds de large perpendiculairement à cette direction.
Le maillage EF composé de 540 180 mailles a été affiné localement près du modèle du bâtiment. Ce maillage relativement grossier garantit un calcul rapide. RWIND Simulation permet de générer un maillage pour le domaine de calcul qui peut compter jusqu'à 50 millions d'éléments.
Configuration de la simulation

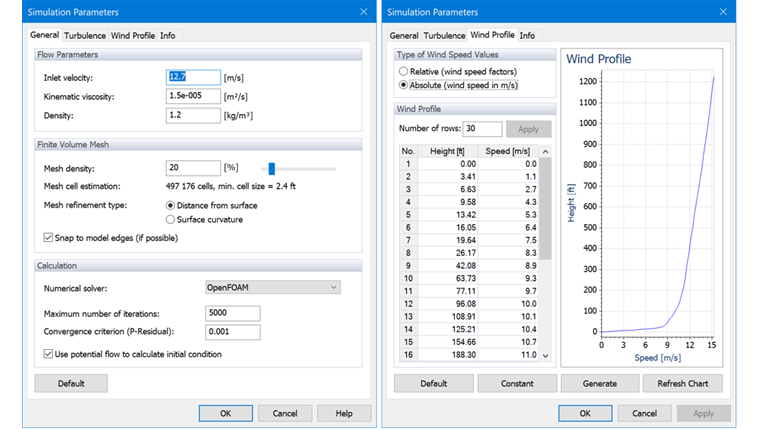

Les paramètres généraux de la simulation et le profil de la vitesse du vent à l'entrée de la soufflerie sont décrits dans l'article [1] comme suit.
Les conditions limites du modèle sont les suivantes :
| Paramètre | Côté supérieur, gauche et droit de la soufflerie | Écoulement | Sortie de la soufflerie | Surfaces du modèle et sol |
|---|---|---|---|---|
| Vitesse | Glissement | vitesse moyenne du vent | Zéro | 0 m/s |
| Compression | Zéro | 0 Pa | Zéro | Zéro |
| Intensité de la turbulence | - | 0,15 % | - | - |

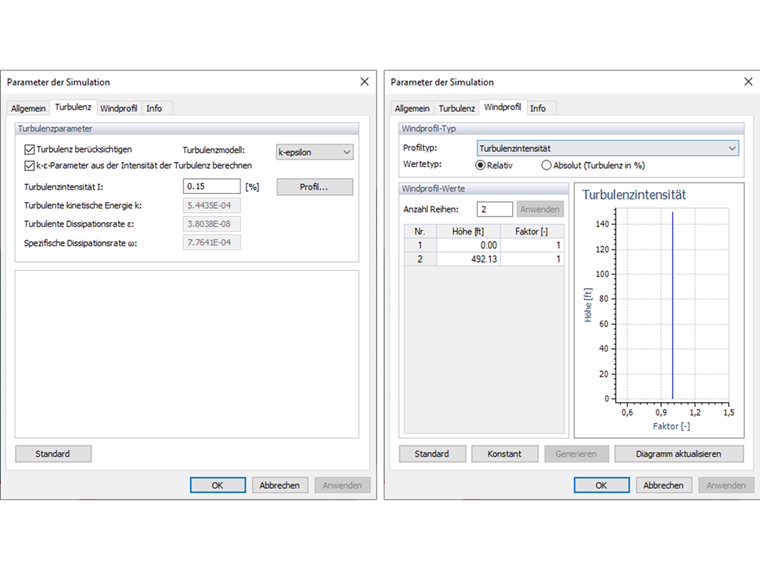

L'effet de la turbulence est défini selon le calcul suivant par un modèle k-ε avec une intensité de turbulence de 0,15 %.
Calcul stationnaire

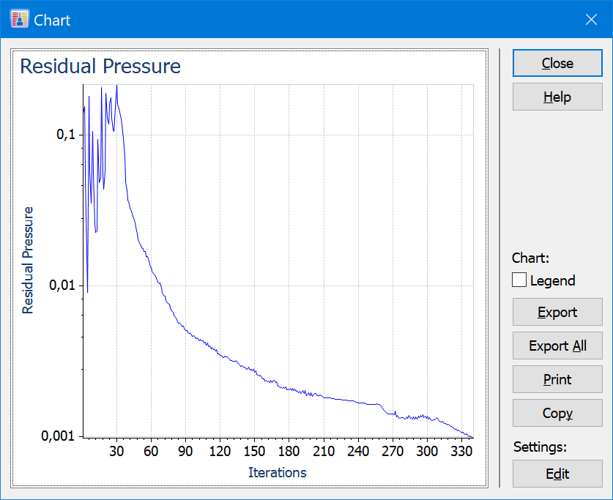

Le calcul a été effectué avec le solveur de RWIND Simulation, qui est dérivé de la famille de solveurs OpenFOAM-SIMPLE. Il s'agit d'un solveur d'équations stationnaire conçu pour les flux turbulents incompressibles. Le processus de calcul (génération du maillage et préparation des résultats incluses) a duré environ cinq minutes sur un ordinateur équipé de huit cœurs (Intel i9-9900K). Le processus a atteint la limite de convergence de la norme après environ 350 itérations avec une différence de pression résiduelle de 0,001. Le programme trouve une solution après 700 itérations pour une différence de pression résiduelle de 0,0001. Ces résultats ne diffèrent cependant pas significativement des résultats avec la plus grande différence de pression.

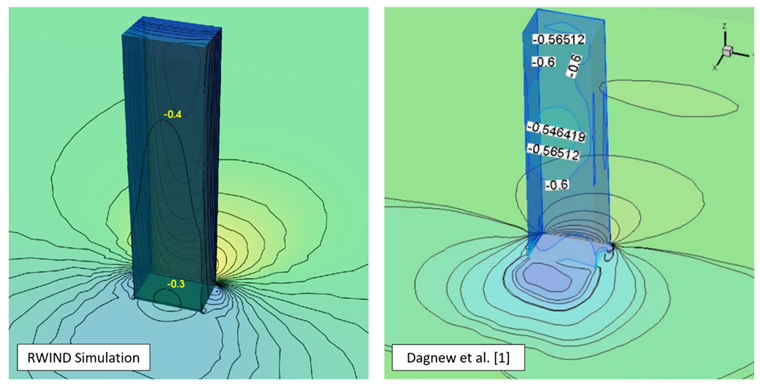

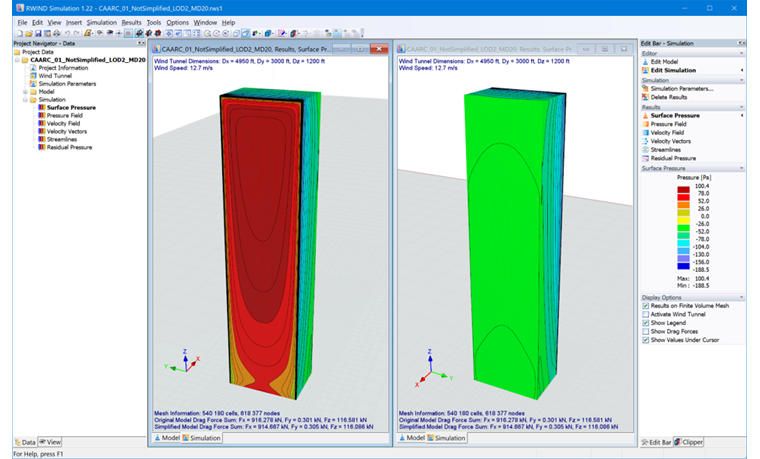

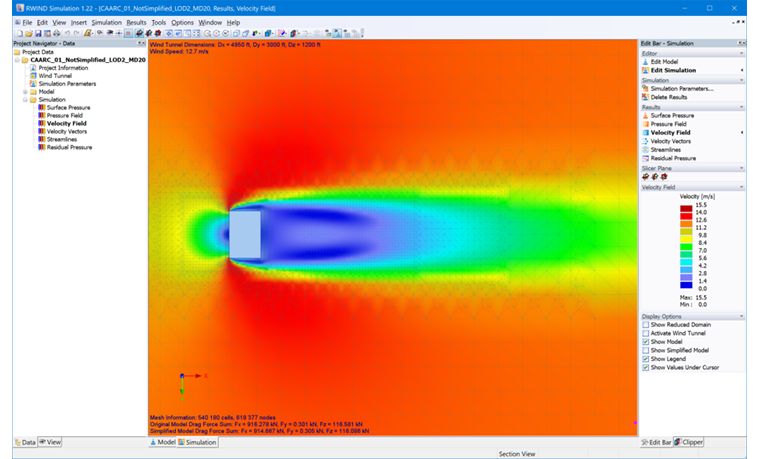

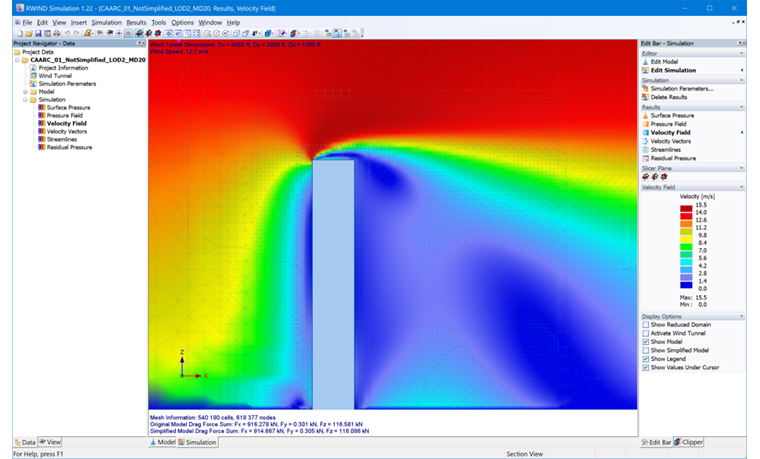

Les figures 05 à 07 montrent la répartition de la pression à la surface du bâtiment et le champ de vitesse autour du bâtiment. Le coefficient de pression cp calculé est comparé aux données issues de l'article [1] illustrées par les Figures 09 à 11 à des fins de validation. Le coefficient de pression cp est défini comme suit :
| P | pression statique au point d'évaluation |
| P∞ | Pression statique dans le flux libre (ici: p∞ = 0 Pa) |
| ρ ... | Étanchéité (ici : ρ = 1,2 kg/m³) |
| équh | Vitesse du flux libre à la hauteur du bâtiment (ici: vH = 12,7 m/s) |

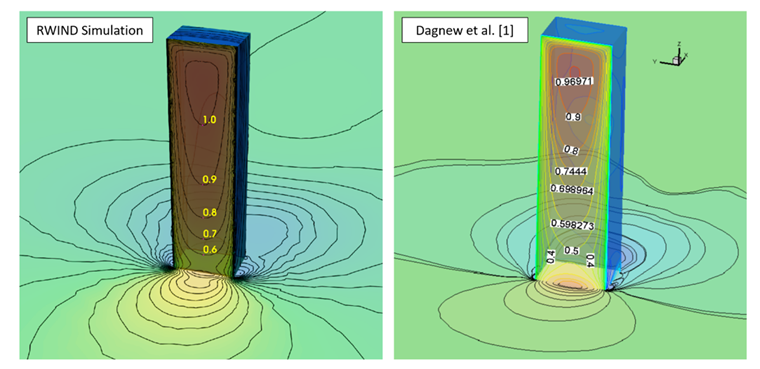

Les résultats de RWIND Simulation pour la surface au vent sont presque identiques aux données expérimentales de l'article [1]. Les valeurs comprises entre 10 et 20 % au niveau des surfaces latérales et sous le vent s'écartent cependant des données mesurées et des résultats calculés. Ces différences proviennent du modèle de turbulence k-ε utilisé et du maillage relativement grossier. Les résultats peuvent être affinés à l'aide d'un modèle de turbulence (LES) plus précis. Ce modèle de turbulence est actuellement implémenté dans RWIND Simulation et sera disponible dans ses futures versions.
Résultats de RWIND Simulation :
Comparaison avec les données et résultats de l'article [1] :

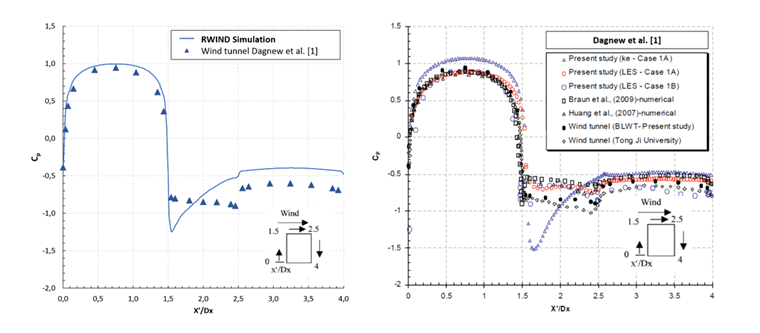

![Coefficients de pression moyens cp sur le périmètre du bâtiment à une hauteur z = 2/3 H. Comparaison avec les résultats publiés dans [1] selon d'autres méthodes de calcul numériques](/fr/webimage/008688/1649533/09-en.png?mw=760&hash=b4a8c3c2aaacbbf58ff10681e4d5a21c3856ccdf)
Pour expliquer le diagramme précédent, on peut ajouter que l'unité de l'axe des abscisses x '/Dx résulte de la coordonnée x réellement existante de RWIND et de l'entraxe de RWIND, qui est de 30 m.
.png?mw=760&hash=00fe383cf9651a2b30d041229f4166bc4848e09e)
Calcul des transitoires
Pour les structures hautes et élancées, il est utile de simuler un écoulement transitoire (instationnaire) afin de considérer les dommages possibles causés par le tourbillonnement. RWIND 2 utilise le « BlueDySolver » pour simuler les écoulements instationnaires, qui a été développé à partir du solveur standard OpenFOAM® « PimpleFoam ». Dans le cadre de cette simulation, 91 animations de flux ont été créées sur une durée de simulation de 1 200 secondes avec un pas de temps de 12 secondes. Le programme offre la possibilité de modifier ces tranches de temps automatiquement et de lisser l'écoulement entre deux tranches de temps par interpolation linéaire de manière à afficher une animation cohérente de l'écoulement sur toute la durée de la simulation. Les animations suivantes montrent la distribution de la pression sur la surface du bâtiment ainsi que la distribution de la vitesse autour du bâtiment, qui ont été obtenues à l'aide du calcul des transitoires.

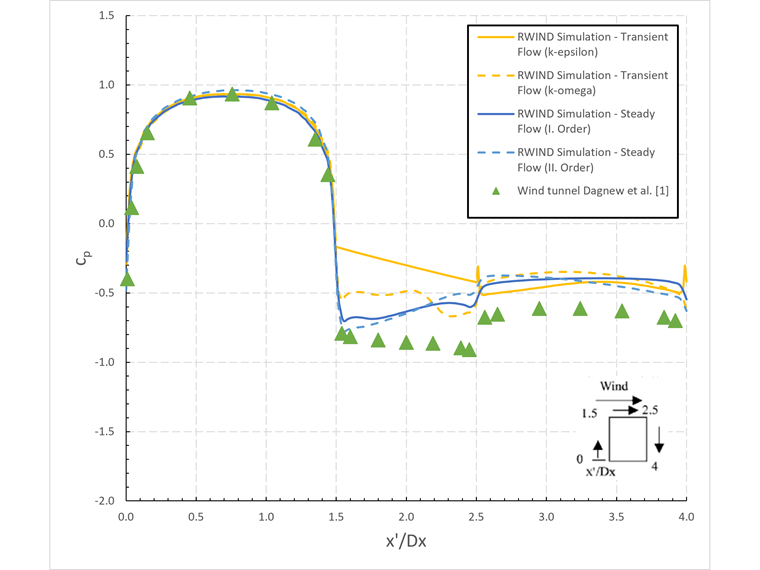

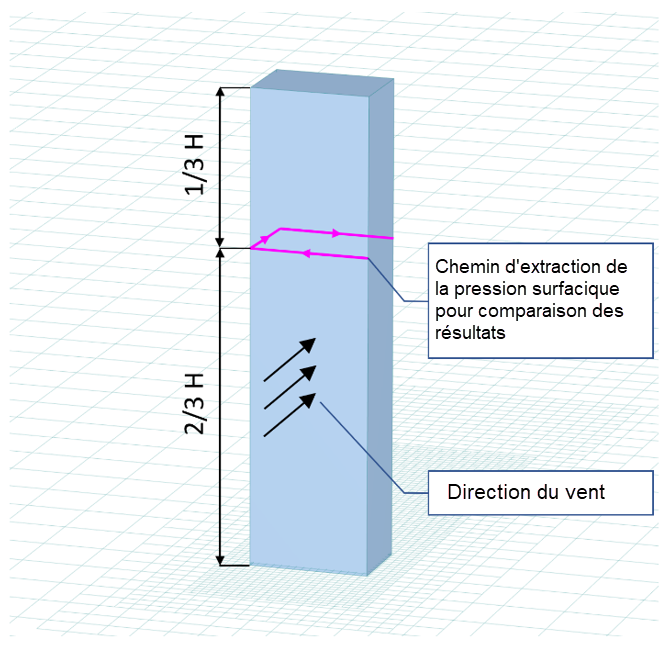

Pour comparer les résultats du calcul transitoire avec ceux du calcul stationnaire ou ceux de Dagnew et al. [1] , le coefficient de pression cp pour la trajectoire d'évaluation illustrée à la Figure 08 a également été déterminé pour cette simulation. Le diagramme suivant montre tous les résultats.
Les résultats du calcul des transitoires sur la surface au vent concordent également très bien avec les résultats du calcul stationnaire et les données d'essai en soufflerie de Dagnew et al. [1]. Sous le vent, les résultats du flux transitoire, similaires à ceux du flux permanent, s'écartent d'env. 10 à 20 % des données mesurées. Les écarts des résultats transitoires par rapport aux autres résultats sont légèrement plus importants sur les surfaces latérales. Cela est dû, d'une part, au fait que le logiciel RWIND Simulation utilise un solveur différent pour le calcul des transitoires que pour la simulation stationnaire et, d'autre part, au développement et à l'amélioration continus du logiciel. Cette comparaison montre également que le modèle de turbulence K-Omega est plus en accord avec les résultats expérimentaux que le modèle de turbulence K-Epsilon. De plus, la simulation stationnaire a été étendue pour inclure un calcul du second ordre. Ces résultats sont également présentés dans le diagramme précédent, mais ne diffèrent que légèrement de ceux du premier ordre.
![Coefficients de pression moyens cp sur le périmètre du bâtiment à une hauteur z = 2/3 H. Comparaison avec les résultats publiés dans [1] selon d'autres méthodes de calcul numériques](/fr/webimage/008688/1649533/09-en.png?mw=350&hash=6aa243fec883b87e53b56b7a0abc49a87c73b4cb)
