Program RWIND Simulation slouží v první řadě k rychlým výpočtům také u poměrně složitých a rozsáhlých modelů. Při standardním nastavení v tomto programu lze na běžném počítači výsledky vypočítat během 5 minut. Stanovené výsledky se poměrně dobře shodují se zveřejněnými výsledky ve výše uvedeném článku [1] a podrobněji je popisujeme níže.
Oblast výpočtu a síť

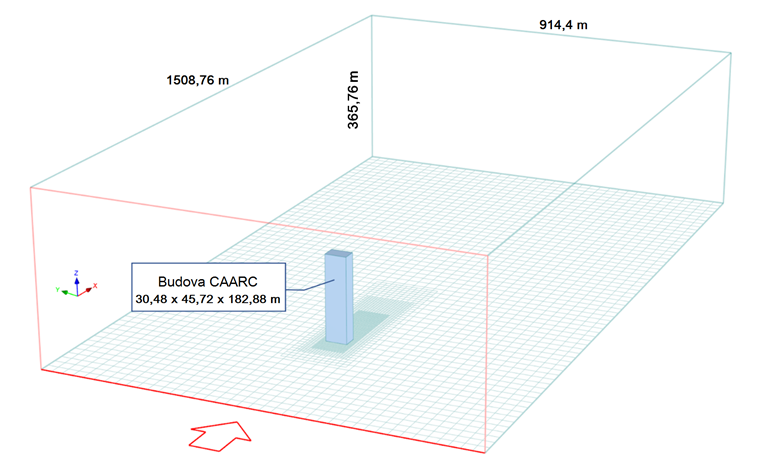

Budova CAARC má tvar obdélníkového hranolu o rozměrech 45,72 x 30,48 x 182,88 m. Aerodynamický tunel, v kterém je model budovy umístěn, má celkovou výšku 365,76 m a dosahuje ve směru proudění délky 1508,76 m a šířky 914,4 m.
Síť konečných objemů s 540 180 buňkami byla lokálně zjemněna v blízkosti modelu budovy. Díky poměrně hrubé síti probíhá výpočet rychle. RWIND Simulation umožňuje ovšem zadat pro oblast výpočtu jemnější síť (do 50 milionů buněk).
Nastavení simulace

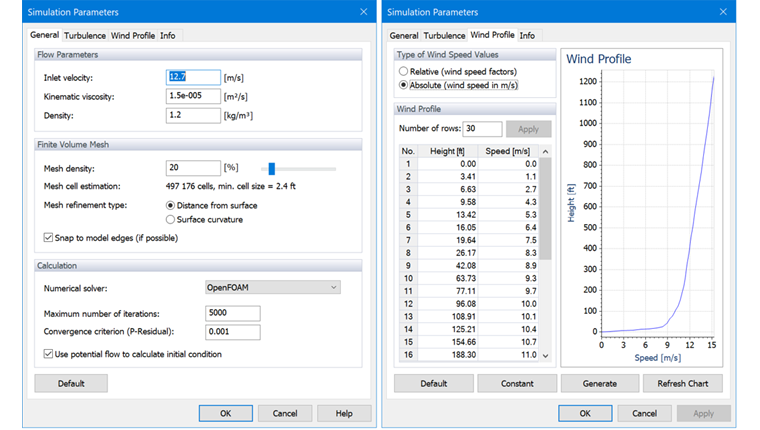

Obecné parametry pro simulaci a rychlostní profil větru na vstupu se stanoví podle Dagnewa a kol. [1]. Jsou znázorněny na obr. 02.
U modelu jsou definovány následující okrajové podmínky:
| Parametr | Horní, levá a pravá strana tunelu | Vstup | Výstup | Stěny a spodní strana budovy |
|---|---|---|---|---|
| Rychlost | Skluz | Rychlostní profil větru | Nulový gradient | 0 m/s |
| Tlak | Nulový gradient | 0 Pa | Nulový gradient | Nulový gradient |
| Intenzita turbulence | - | 0,15 % | - | - |

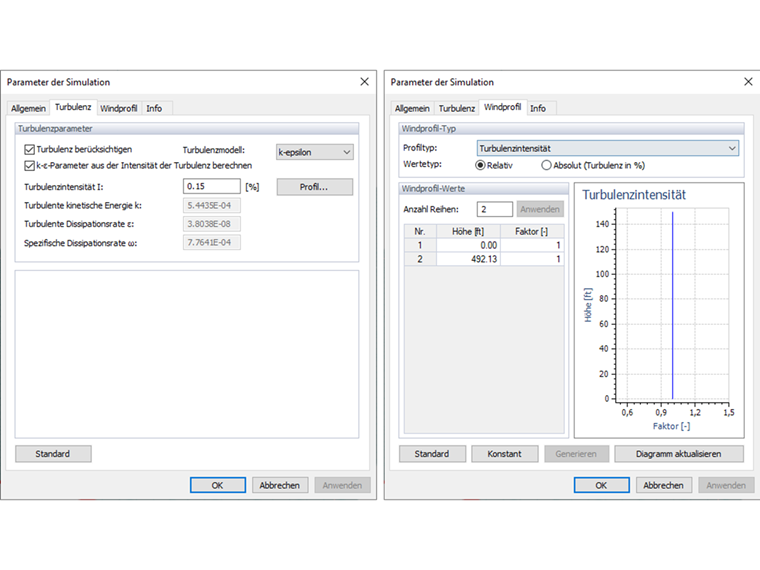

Pro zachycení účinku turbulence použijeme k-ε model s intenzitou turbulence 0,15 %.
Stacionární výpočet

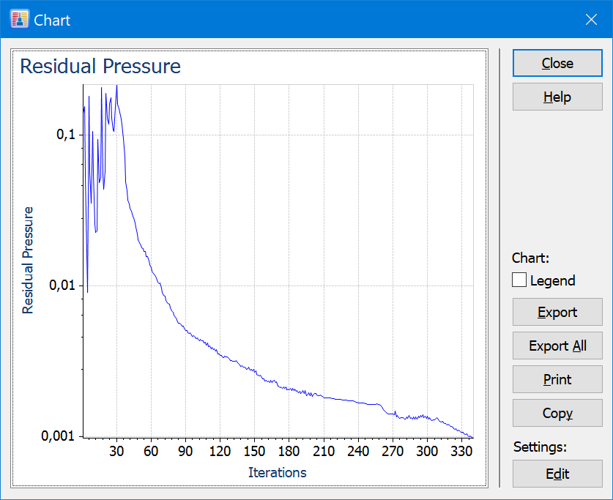

Výpočet byl proveden pomocí řešiče RWIND Simulation, který vychází z rodiny řešičů OpenFOAM - SIMPLE. Jedná se o stacionární řešič pro nestlačitelné turbulentní proudění. Celý proces simulace, včetně generování sítě a zpracování výsledků, byl na 8jádrovém počítači (Intel i9-9900K) dokončen během 5 minut. Jako kritérium konvergence, které bylo dosaženo po 350 iteracích, byl nastaveno tlakové reziduum na standardní hodnotu 0,001. Pokud ve výpočtu pokračujeme, lze dosáhnout minimálního tlakového rezidua 0,0001 po 700 iteracích. Výsledky se ovšem výrazně neliší od výsledků při větším tlakovém reziduu.

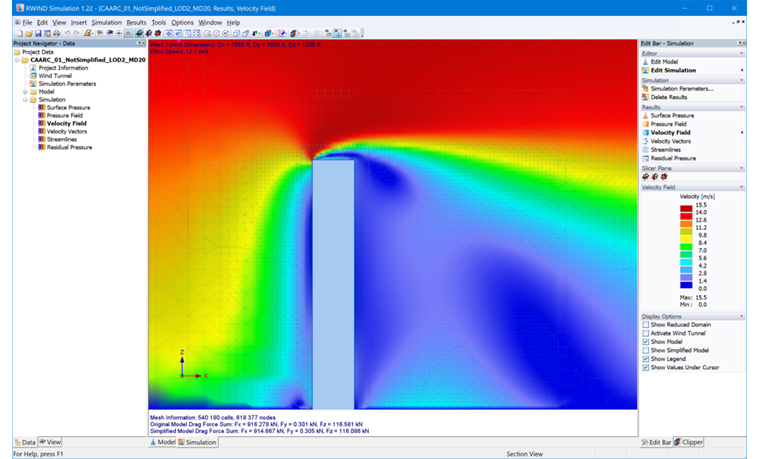

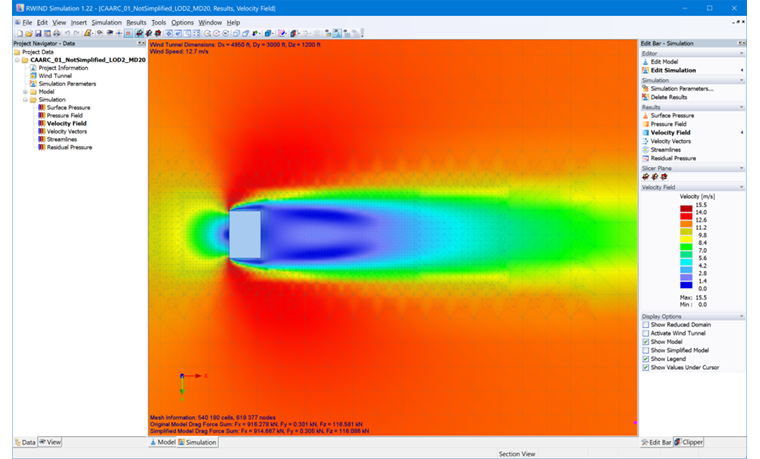

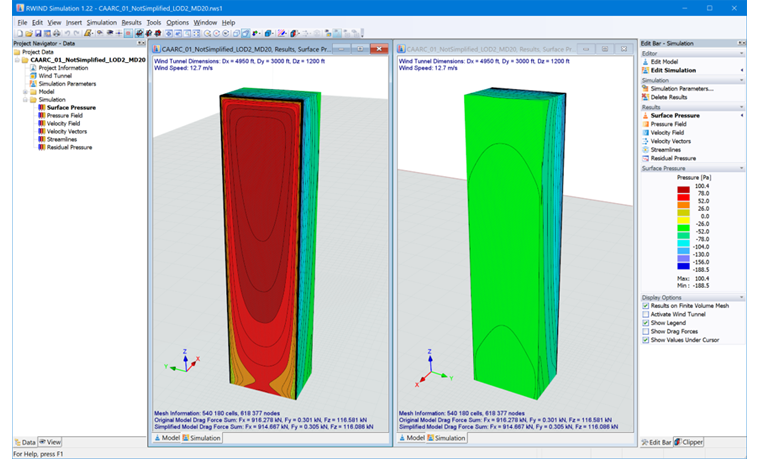

Na obr. 05 až 07 je znázorněno rozdělení tlaku na povrchu budovy a rychlostní pole okolo budovy. Pro ověření a srovnání porovnáme vypočítaný součinitel tlaku cp s údaji z [1] na obr. 09 až 11. Součinitel tlaku cp se stanoví z výrazu:
| p | statický tlak v bodě vyhodnocení součinitele tlaku |
| p∞ | statický tlak ve volném proudu (zde: p∞ = 0 Pa) |
| ρ | hustota vzduchu (zde ρ = 1,2 kg/m³) |
| vH | rychlost volného proudu ve výšce střechy (zde: vH = 12,7 m/s) |
Na návětrné straně se výsledky programu RWIND Simulation téměř shodují s výsledky experimentálních testů Dagnewa a kol. [1]. Na bočních plochách a na závětrné straně lze zaznamenat odchylky 10 až 20 % mezi naměřenými a vypočítanými hodnotami, což lze vysvětlit použitým modelem turbulence (k-epsilon) a poměrně hrubou sítí. Přesnějších výsledků můžeme dosáhnout, pokud použijeme přesnější model turbulence (LES), který je nyní implementován do programu RWIND Simulation a bude k dispozici v budoucích verzích programu RWIND Simulation.
Výsledky programu RWIND Simulation:

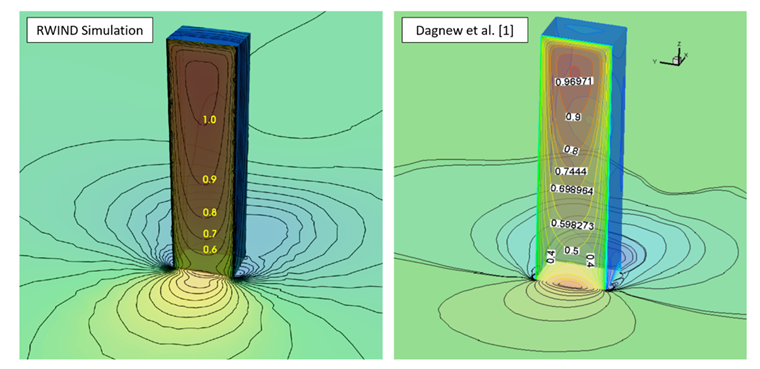

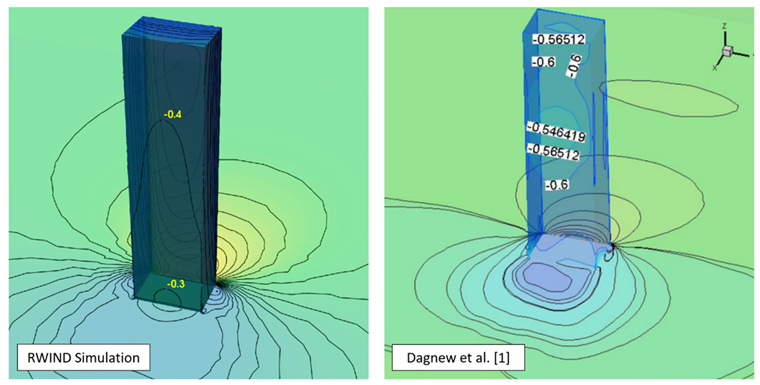

Porovnání s údaji a výsledky z [1]:

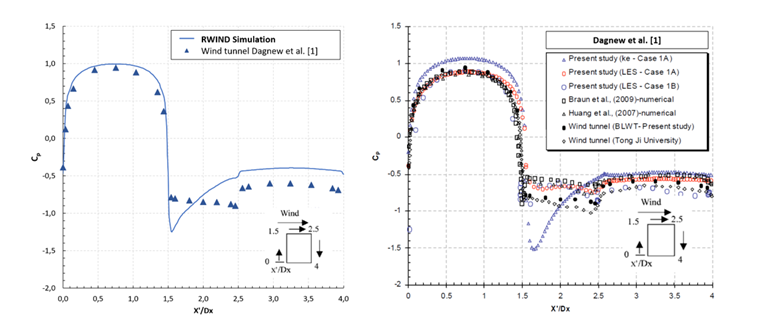

![Spočítané součinitele tlaku cp po obvodu budovy ve výšce z = 2/3 H. Porovnání s výsledky zveřejněnými v [1], stanovenými jinými numerickými metodami](/cs/webimage/008688/1649533/09-en.png?mw=760&hash=b4a8c3c2aaacbbf58ff10681e4d5a21c3856ccdf)
Pro vysvětlení předchozího diagramu je třeba dodat, že jednotka osy x'/Dx vyplývá ze skutečně existující souřadnice x z programu RWIND a ze vzdálenosti osy z programu RWIND, která je 100 ft.
.png?mw=760&hash=00fe383cf9651a2b30d041229f4166bc4848e09e)
Nestacionární výpočet
U vysokých a štíhlých konstrukcí je užitečné simulovat nestacionární proudění, aby bylo možné zohlednit možné poškození způsobené odtrháváním vírů. RWIND 2 používá pro simulaci nestacionárního proudění „BlueDySolver“, který byl vyvinut ze standardního řešiče OpenFOAM® „PimpleFoam“. V rámci této simulace bylo vytvořena animace 91 stavů proudění během doby simulace 1200 sekund s časovým krokem 12 sekund. Program nabízí možnost tyto časové úseky automaticky změnit a lineární interpolací vyhladit proudění mezi dvěma časovými kroky tak, aby bylo možné zobrazit souvislou animaci proudění po celou dobu simulace. Následující animace ukazují průběh tlaku na povrchu budovy a průběh rychlosti kolem budovy, kterých bylo dosaženo pomocí nestacionárního výpočtu.

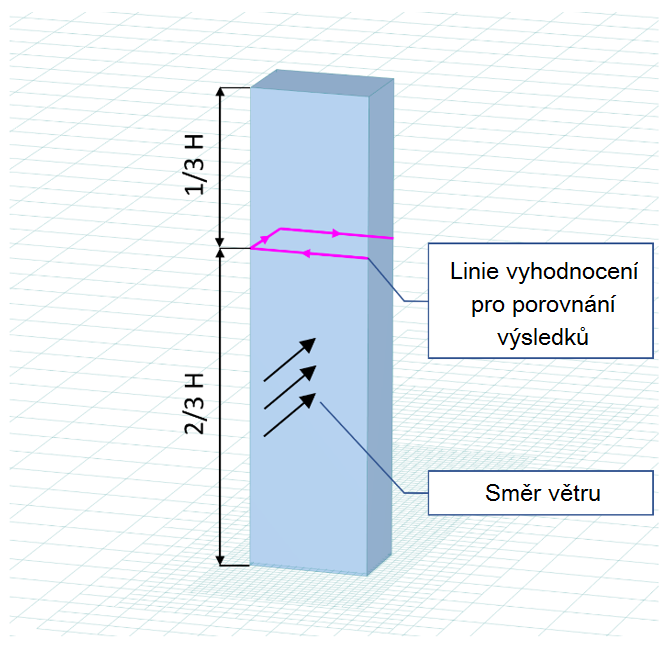

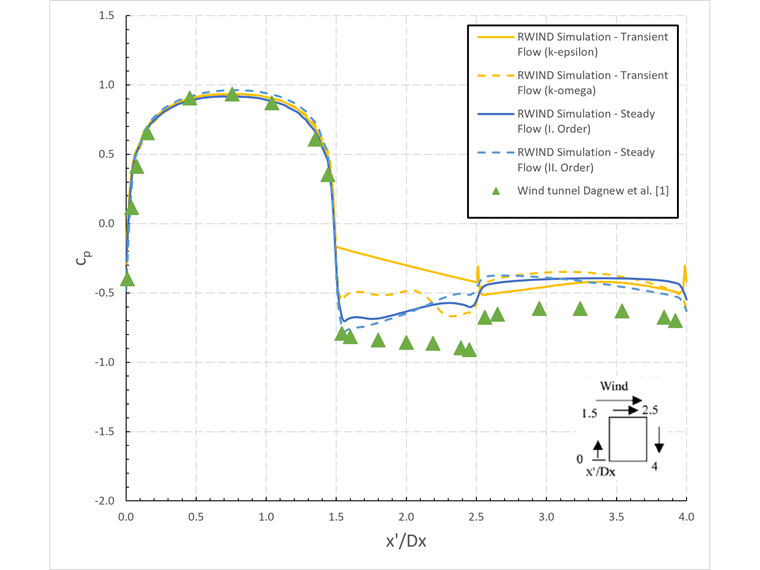

Pro porovnání výsledků nestacionárního výpočtu s výsledky výpočtu pro stacionární proudění a výsledků podle Dagnewa a kol. [1] byly pro tuto simulaci stanoveny také tlakové součinitele cp pro vyhodnocení znázorněné na obrázku 8. Následující graf ukazuje všechny výsledky.
Výsledky nestacionárního výpočtu na návětrné ploše také velmi dobře souhlasí s výsledky stacionárního výpočtu a experimentálními daty ze zkoušek v aerodynamickém tunelu podle Dagnewa et al. [1]. Na závětrné ploše se výsledky nestacionárního proudění, obdobně jako stacionárního proudění, odchylují cca. 10 až 20 % od naměřených údajů. Odchylky nestacionárních výsledků od ostatních výsledků na bočních plochách jsou o něco větší. Na jedné straně je to způsobeno tím, že program RWIND Simulation používá pro výpočet nestacionárního proudění jiný řešič než pro stacionární simulaci, a na druhé straně neustálým dalším vývojem a zlepšováním softwaru. Toto srovnání také ukazuje, že model turbulence k-Omega poskytuje větší shodu s experimentálními výsledky než model turbulence k-Epsilon. Stacionární simulace byla navíc rozšířena o výpočet druhého řádu. Tyto výsledky jsou také uvedeny v předchozím grafu, ale od výsledků podle prvního řádu se liší jen nepatrně.
