W niniejszej pracy dyplomowej most zespolony został poddany weryfikacji zgodnie z raportami technicznymi DIN 101 do 104.
|
Autor
|
Than Nguyen Quoc
|
|
Uczelnia
|
Politechnika Berlińska, kierunek inżynieria lądowa
|

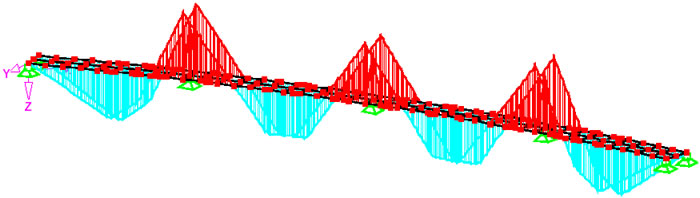

Przedmiotowa praca to czteroprzęsłowy most autostradowy w konstrukcji zespolonej, składający się z belki skrzynkowej z napowietrznym pasem betonowym o łącznej długości 172 m. Dźwigar skrzynkowy został zaprojektowany jako spawany dźwigar ścianowy lity.
