Rozwiązania dla konstrukcji kablowych i rozciąganych
Produkty polecane do konstrukcji linowych i sieci linowych

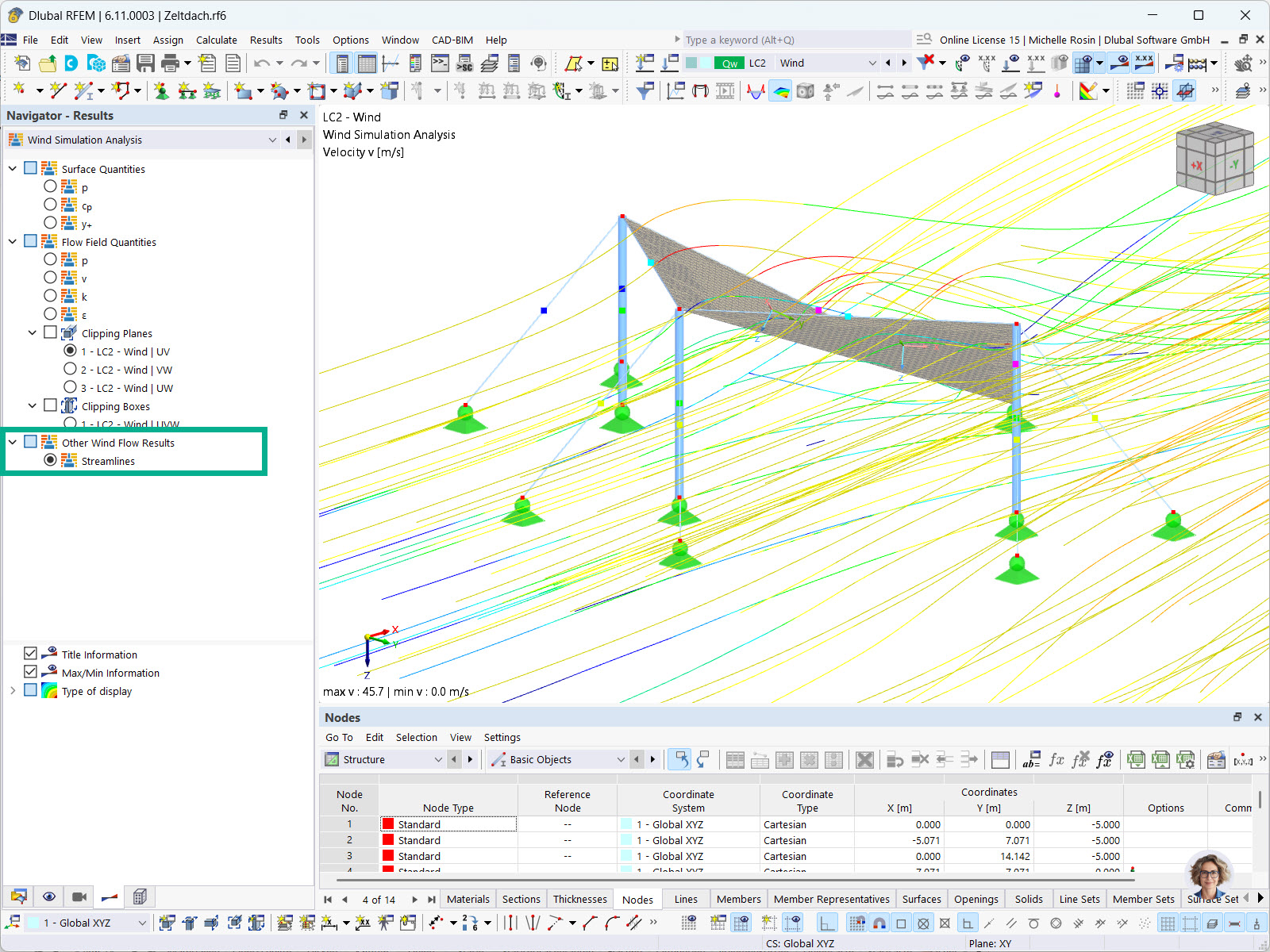

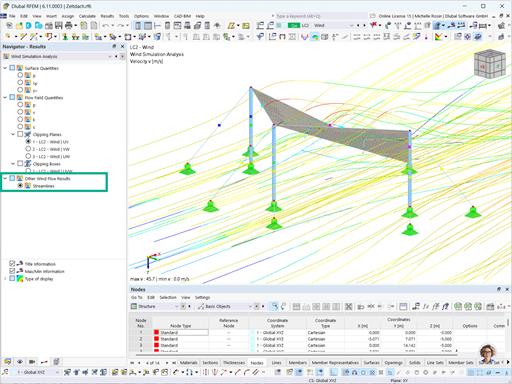

Symulacja przepływu wiatru i generowanie obciążenia wiatrem
RWIND wykorzystuje technologię CFD do symulacji przepływu wiatru na konstrukcje i przenoszenia obciążeń wiatrem bezpośrednio do programu RFEM lub RSTAB w celu przeprowadzenia analizy statyczno-wytrzymałościowej.
Wymiarowanie prętów stalowych zgodnie z różnymi normami
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Wymiarowanie prętów aluminiowych zgodnie z różnymi normami
Rozszerzenie Projektowanie konstrukcji aluminiowych umożliwia sprawdzanie stanu granicznego nośności i użytkowalności aluminiowych prętów zgodnie z różnymi normami.
Analiza spektrum odpowiedzi
Rozszerzenie zawiera obszerną bibliotekę akcelerogramów ze stref sejsmicznych, które można wykorzystać do wygenerowania spektrum odpowiedzi.
Pomoc techniczna i szkolenia
Zapewniamy profesjonalne wsparcie i wiele usług, aby pomóc Państwu w znalezieniu szybkiego i efektywnego rozwiązania dla Państwa projektów.
Wsparcie techniczne | Zespół sprzedaży

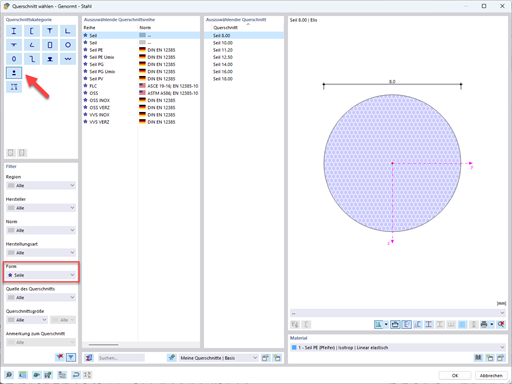

![KB 001880 | Projektowanie konstrukcji kablowych w RFEM 6 i RSTAB 9](/pl/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)

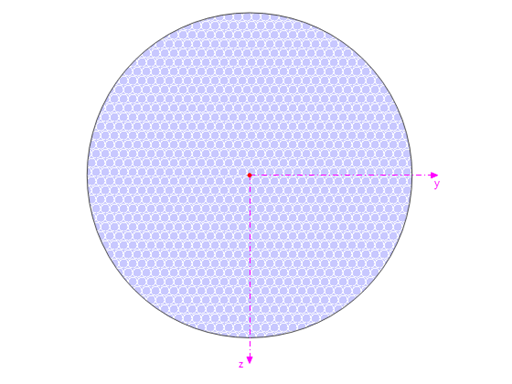

![KB 001879 | Wpływ sztywności kabli na zginanie](/pl/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)

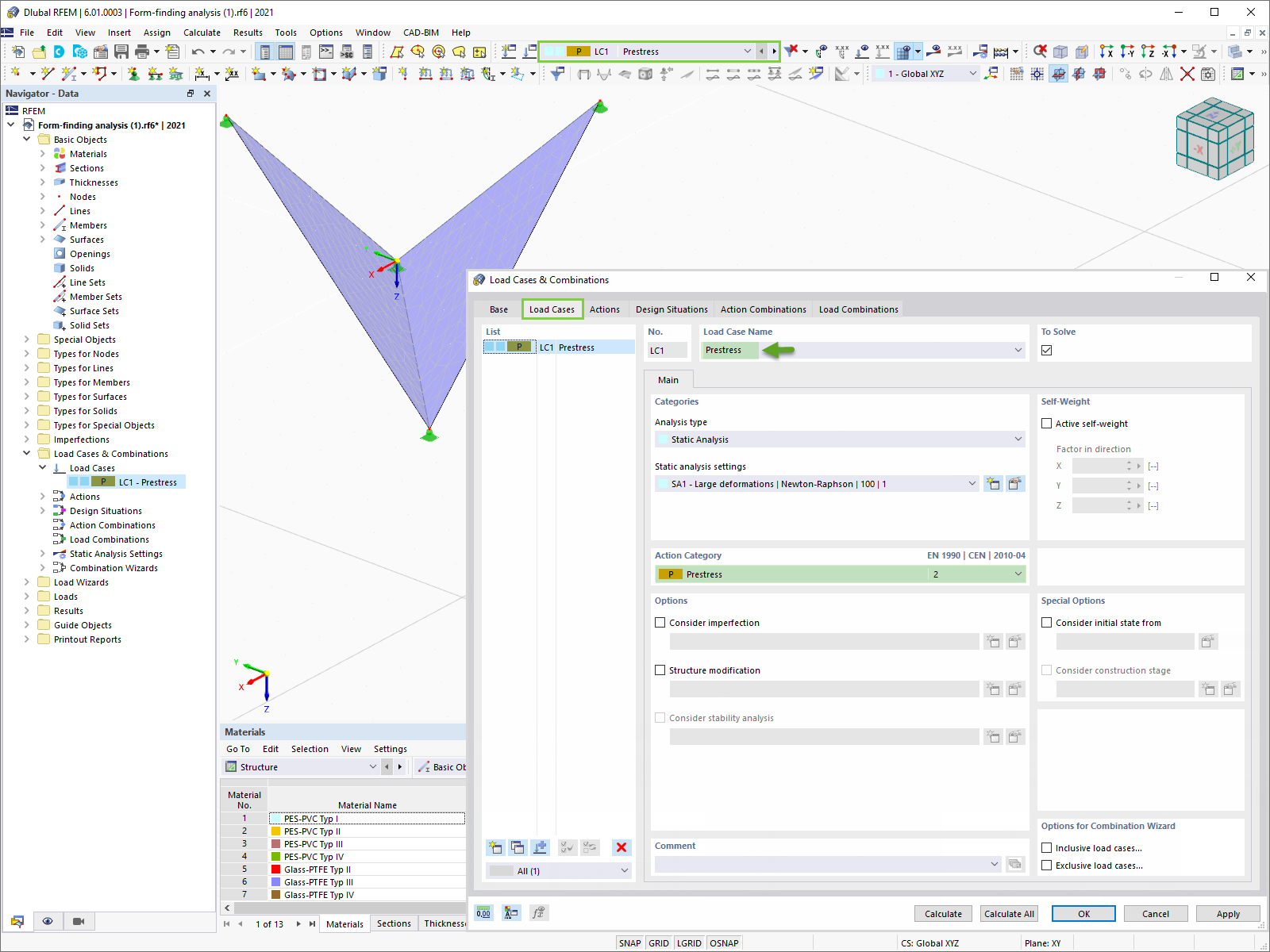

![Prestress Load Case](/pl/webimage/025954/3177420/prestress_load_case.png?mw=512&hash=60581123917407110243ccf6ed2357cbe414d002)

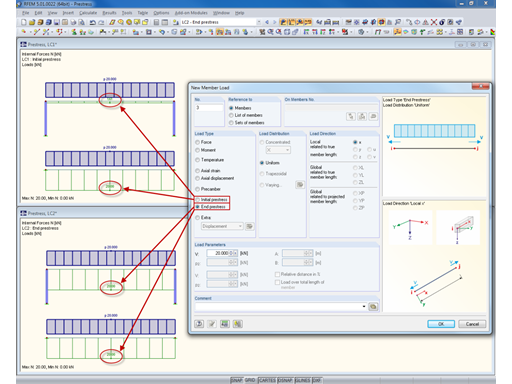

![Wstępne naprężenie wstępne obciążenia pręta](/pl/webimage/010511/2426325/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)

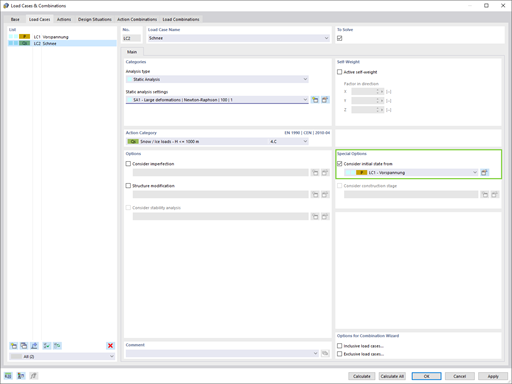

![Uwzględnij stan początkowy](/pl/webimage/023013/3113695/Consider_Initial_State.png?mw=512&hash=114555a41d6dca91bfa180e208bf9e4e8f566bed)
W porównaniu z modułem dodatkowym RF-FORM-FINDING (RFEM 5), do modułu Form-Finding dla programu RFEM 6 dodano następujące nowe funkcje:
- Określenie wszystkich warunków brzegowych dotyczących obciążenia dla analizy znajdowania kształtu (form-finding) w pojedynczym przypadku obciążenia
- Przechowywanie wyników analizy znajdowania kształtu jako stanu początkowego z możliwością późniejszego wykorzystania przy dalszej analizie modelu
- Automatyczne przypisywanie stanu początkowego z analizy znajdowania kształtu do wszystkich sytuacji obciążeniowych w sytuacji obliczeniowej za pomocą kreatorów kombinacji
- Dodatkowe geometryczne warunki brzegowe dla prętów (długość elementu nieobciążonego, maksymalny zwis w pionie, zwis w pionie w najniższym punkcie punkcie)
- Dodatkowe warunki brzegowe z uwagi na obciążenie w analizie znajdowania kształtu dla prętów (maksymalna siła w pręcie, minimalna siła w pręcie, rozciągająca składowa pozioma, rozciąganie na i-końcu, rozciąganie na końcu j, minimalne rozciąganie na końcu i, minimalne rozciąganie na końcu j)
- Typ materiału „Tkanina” i „Folia” w bibliotece materiałów
- Równoległe analizy znajdowania kształtu w jednym modelu
- Symulacja kolejnych etapów znajdowania kształtów w połączeniu z rozszerzeniem Analiza etapów konstrukcji (CSA)
![Element 002854 | Przenoszenie reakcji podporowych na wolne obciążenia](/pl/webimage/051684/3998606/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W generatorze obciążeń "Importować reakcję podporową" oprócz połączeń typu "Ręcznie" dostępny jest typ połączenia obiektu "Wolne obciążenia". Dzięki tej opcji nie trzeba ręcznie przydzielać reakcji podporowych do określonych węzłów i linii. Siły podporowe połączonego modelu są w tym wariancie przyłożone jako wolne obciążenia.
![Funkcja 002852 | Powierzchnia typu splajn z minimalną krzywizną](/pl/webimage/051665/3996349/2.png?mw=512&hash=495637ed9f78ff76e0ac09e73585e9001cb15ebb)
Za pomocą geometrii typu "Spline z minimalną krzywizną" można generować zakrzywione powierzchnie na podstawie węzłów kontrolnych w środku powierzchni.
Można to wykorzystać na przykład do modelowania powierzchni terenu.
![Element 002853 | Szczegóły warunku projektowego dotyczącego wyboru węzłów siatki w oknie graficznym](/pl/webimage/051681/3998147/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na wykresach wyników w punkcie powierzchni można po prostu wybrać węzły siatki w oknie graficznym, aby wyświetlić w tym punkcie szczegółowe wyniki.
