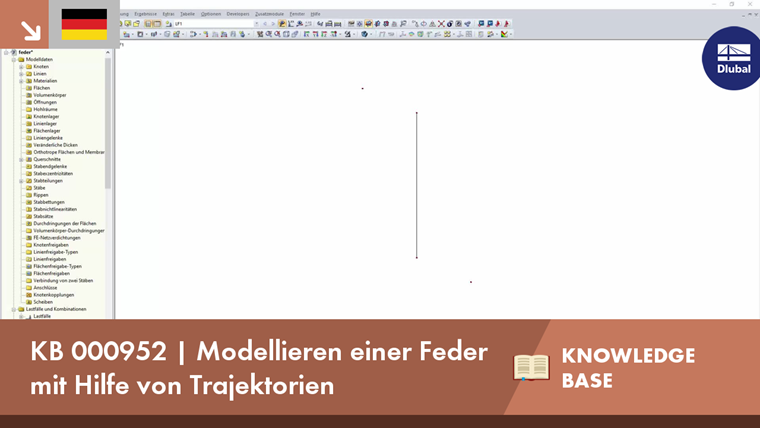

Modellieren einer Feder mit Hilfe von Trajektorien

Tipps & Tricks

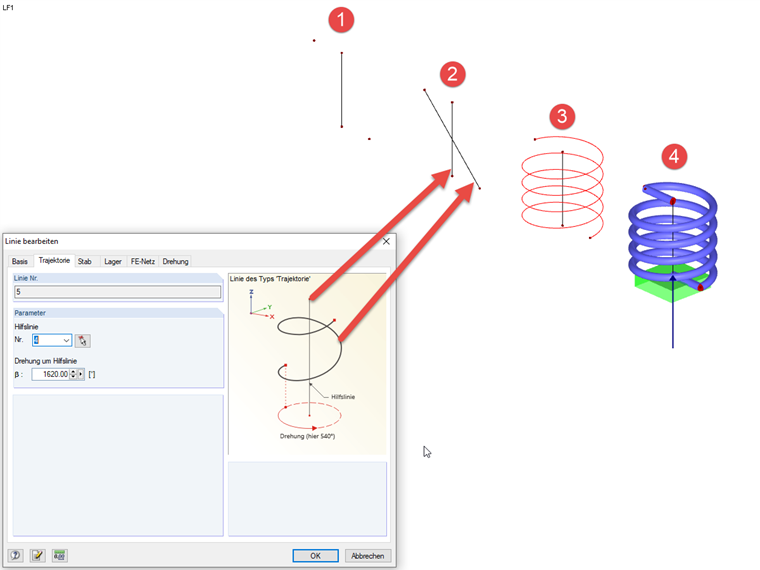

In RFEM kann man Schraubenlinien mit Hilfe des Linientyps "Trajektorie" anlegen. Dazu benötigt man eine Mittellinie/Hilfslinie, um welche sich die Linie aufbauen kann, sowie Start- und Endpunkt. Danach kann man zwischen Start- und Endpunkt die Linie des Typs Trajektorie anlegen, welche zunächst als gerade Linie erscheint.

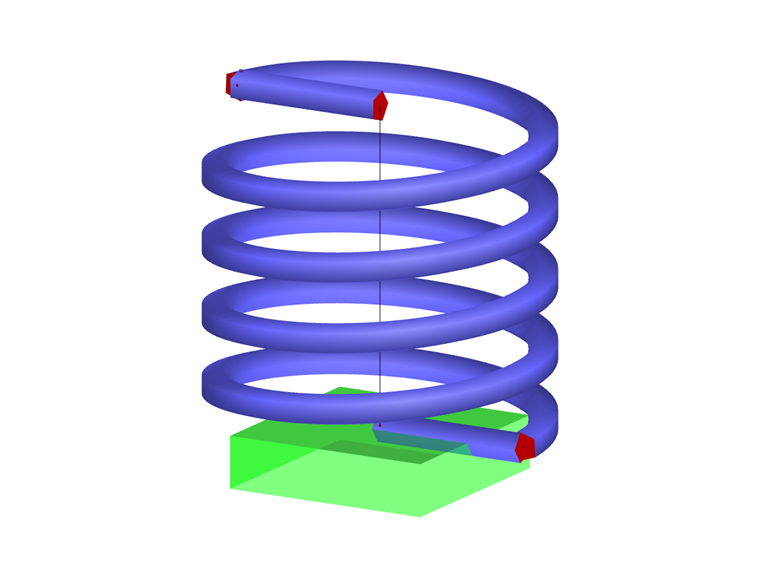

Erst in den Einstellungen der Linie (zum Beispiel durch Doppelklick auf die Linie erreichbar) erscheint ein weiterer Reiter "Trajektorie", welcher die Einstellungen des Spezialtyps beinhaltet. Dort können die Hilfslinie selektiert und der Drehwinkel um diese angegeben werden. Zuletzt wird der nun entstandenen Schraubenlinie ein Stab zugeordnet, um das Modell einer Feder zu komplettieren.
