Pytanie

Q: Jak mogę później zmienić nazwę i opis mojego modelu? Jak mogę wrócić do okna dialogowego &quot;Dane ogólne&quot;?

Dostęp do danych ogólnych można uzyskać za pomocą menu &quot;Edytować&quot; → &quot;Dane modelu&quot; → &quot;Informacje ogólne&quot;, patrz rysunek 01. Alternatywnie można kliknąć prawym klawiszem myszy &quot;Dane modelu&quot; w nawigatorze Dane i wybrać &quot;Dane ogólne&quot; w menu kontekstowym, patrz Rysunek 02.W oknie dialogowym można dostosować Opis lub Typ modelu (płaski, przestrzenny).Nazwę modelu można zmienić w Eksploratorze Windows lub w Menadżerze projektów. Dostęp do tych ostatnich można uzyskać za pomocą menu &quot;Plik&quot; → &quot;Menedżer projektów&quot; lub odpowiedniego przycisku.Następnie należy wybrać model, a następnie wybrać menu &quot;Model&quot; → &quot;Właściwości&quot;. W oknie dialogowym „Właściwości modelu” można zmienić nazwę.

Jak mogę później zmienić nazwę i opis mojego modelu? Jak mogę wrócić do okna dialogowego "Dane ogólne"?

Odpowiedź:

Dostęp do danych ogólnych można uzyskać za pomocą menu "Edytować" → "Dane modelu" → "Informacje ogólne", patrz rysunek 01.

FAQ

[PL] FAQ 000129 | Jak mogę wstecznie zmienić nazwę i opis mojego modelu ...

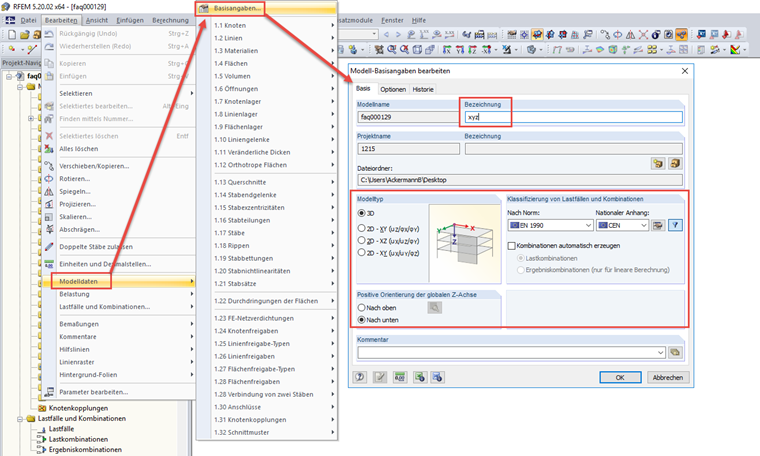

Modeluj dane ogólne za pomocą paska menu

Alternatywnie można kliknąć prawym klawiszem myszy "Dane modelu" w nawigatorze Dane i wybrać "Dane ogólne" w menu kontekstowym, patrz Rysunek 02.

Modeluj dane ogólne za pomocą nawigatora danych

W oknie dialogowym można dostosować Opis lub Typ modelu (płaski, przestrzenny).

Nazwę modelu można zmienić w Eksploratorze Windows lub w Menadżerze projektów. Dostęp do tych ostatnich można uzyskać za pomocą menu "Plik" → "Menedżer projektów" lub odpowiedniego przycisku.

Następnie należy wybrać model, a następnie wybrać menu "Model" → "Właściwości". W oknie dialogowym „Właściwości modelu” można zmienić nazwę.
