Analiza naprężeń powierzchni stalowych i prętów
Ogółem: 5
RF-/STEEL | Funkcje
- Ogólna analiza naprężeniowa
- Automatyczny import sił wewnętrznych z programu RFEM/RSTAB
- Pełne graficzne i numeryczne przedstawianie naprężeń i stopni wykorzystania przekroju w programie RFEM/RSTAB
- Szeroki zakres opcji umożliwiających dostosowywania sposobu wyświetlania wyników
- Swoboda obliczeń dzięki możliwości wykorzystania różnych przypadków obliczeniowych
- Przejrzyste tabele wyników dla szybkiego ich przeglądania po zakończeniu obliczeń
- Wysoka wydajność pracy dzięki minimalnej ilości danych wejściowych
- Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń
Funkcje RF-/STEEL Members
- Optymalizacja przekroju
- Transfer zoptymalizowanych przekrojów do RFEM/RSTAB
- Wymiarowanie dowolnego przekroju cienkościennego w SHAPE-THIN
- Odwzorowanie wykresu naprężeń na przekroju
- Wyznaczanie naprężeń normalnych, ścinających i równoważnych
- Wyniki naprężeń poszczególnych typów sił wewnętrznych
- Szczegółowe przedstawienie naprężeń we wszystkich punktach naprężeniowych
- Wyznaczanie największego Δσ dla każdego punktu naprężenia (na przykład do obliczeń zmęczenia)
- Wyświetlanie w kolorze naprężeń i stopni wykorzystania w celu szybkiego przeglądu stref krytycznych lub przewymiarowanych
- Wykaz materiałów według prętów i zbiorów prętów
Funkcje RF-STEEL Surfaces
- Wyznaczanie naprężeń głównych i podstawowych, naprężeń membranowych i stycznych oraz naprężeń zastępczych i zastępczych naprężeń membranowych
- Analiza naprężeń dla elementów konstrukcyjnych o dowolnym kształcie
- Obliczanie naprężeń zastępczych według różnych metod:
- Hipoteza energii odkształcenia (von Mises)
- Hipoteza naprężeń stycznych (Tresca)
- Hipoteza naprężenia normalnego (Rankine)
- Hipoteza głównego odkształcenia (Bach)
- Możliwość optymalizacji grubości powierzchni i transferu danych do programu RFEM
- Obliczenia w stanie granicznym użytkowalności poprzez sprawdzanie przemieszczeń powierzchni
- Szczegółowe wyniki dla różnych składników naprężeń i stopni wykorzystania w tabelach i w grafice
- Funkcja filtrowania tabeli dla powierzchni, linii i węzłów
- Poprzeczne naprężenia styczne według Mindlina, Kirchhoffa lub zdefiniowane przez użytkownika
- Wykaz materiałów dla analizowanych powierzchni
RF-/STEEL | Wprowadzanie danych

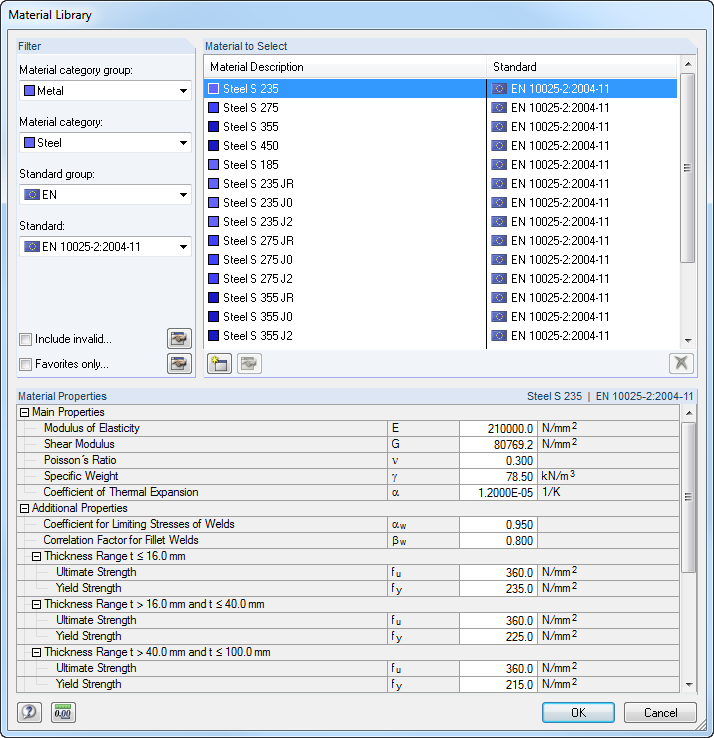

Aby ułatwić wprowadzanie danych, wstępnie ustawione są powierzchnie, pręty, zbiory prętów, materiały, grubości powierzchni i przekroje. Elementy można wybierać graficznie za pomocą funkcji [Wybierz]. Program zapewnia dostęp do globalnych bibliotek materiałów i przekrojów.
Przypadki obciążeń, kombinacje obciążeń i kombinacje wyników można łączyć w różne przypadki obliczeniowe.
Połączenie elementów powierzchniowych i prętowych oraz oddzielne obliczenia umożliwiają modelowanie i analizowanie tylko krytycznych części, takich jak połączenia ram, za pomocą elementów powierzchniowych. Pozostałe części modelu można przeprowadzić za pomocą analizy prętów.
RF-/STEEL | Wyniki

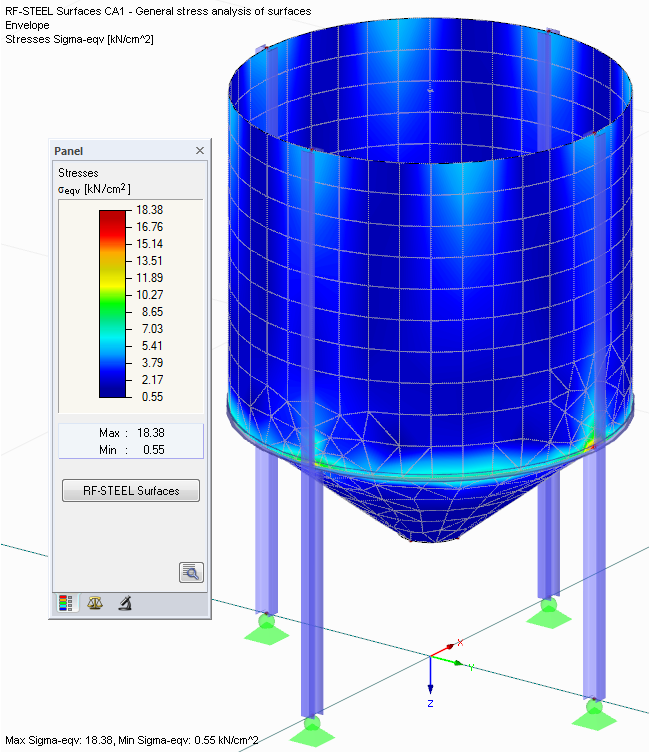

Po zakończonych obliczeniach, maksymalne naprężenia oraz stopnie wytężenia są wyświetlane wg przekrojów, prętów/powierzchni, zbiorów prętów lub położenia x wzdłuż elementu. Oprócz wartości wyników w formie tabelarycznej wyświetlana jest również odpowiednia grafika przekroju z punktami naprężeniowymi, wykresem naprężeń i wartościami. Stopień wytężenia można wyznaczyć w odniesieniu do dowolnego rodzaju naprężenia. Aktualnie wybrana lokalizacja na elemencie zostanie wyróżniona na modelu analitycznym w programie RFEM/RSTAB.
Ponadto wszystkie wyniki modułu RF-/STEEL można wyświetlać w oknie roboczym programu RFEM/RSTAB. Istnieje możliwość indywidualnego dostosowania kolorów wyświetlania wykresów oraz wartości.
Wykresy pokazujące rozkład wyników na pręcie lub zbiorze prętów pozwalają na szczegółową ocenę wyników. Ponadto można otworzyć odpowiednie okno dialogowe dla każdej lokalizacji, aby sprawdzić właściwości przekroju i składowe naprężeń w dowolnym punkcie naprężeniowym. Można wydrukować odpowiadającą temu grafikę wraz ze wszystkimi szczegółami dotyczącymi sprawdzanych warunków nośności.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
sklep internetowy
Skonfiguruj swój indywidualny pakiet programów i sprawdź ceny online!
Oblicz swoją cenę
Całkowita kwota netto 1 210,00 USD
Cena netto obowiązuje w Stany Zjednoczone.
Zintegrowane normy dotyczące wymiarowania stali
Normy dotyczące wymiarowania stali
EN 1993-1-1:2005 + AC:2009 (Eurokod 3)
EN 1993-1-3:2010 (Eurokod 3. | profile zimnogięte)
SIA 263 | 2013-01 (norma szwajcarska)
BS 5950 | 2001-05 (norma brytyjska)
AISC 360-22 (norma amerykańska)
AISC 360-16 (norma amerykańska)
AISC 360-10 (norma amerykańska)
AISC 341-22 (norma amerykańska | trzęsienie ziemi)
AISC 341-16 (norma amerykańska | trzęsienie ziemi)
AISI S100-16 (norma amerykańska | profile zimnogięte)
IS 800 | 2007-12 (norma indyjska)
GB 50017 | 2017-12 (norma chińska)
GB 50018 | 2002-09 (norma chińska | profile zimnogięte)
GB 51022 - 2015 (norma chińska)
CSA S16-19 (norma kanadyjska)
CSA S16-14 (norma kanadyjska)
CSA S136-16 (R2021) (norma kanadyjska | profile zimnogięte)
AS 4100 | 2020-08 (norma australijska)
SP 16.13330 | 2017-02 + ks. 1 | 2019, ks. 2 | 2020 (norma rosyjska)
NBR 8800 | 2008-08 (norma brazylijska)
SANS 10162-1 | 2011-05 (norma południowoafrykańska)
Załącznik do EN 1993-1-1
DIN EN 1993-1-1/NA:2016-04 (Niemcy)
ÖNORM EN 1993-1-1/NA:2015-12 (Austria)
SN EN 1993-1-1/NA:2016-07 (Szwajcaria)
BDS EN 1993-1-1/NA:2015-10 (Bułgaria)
BS EN 1993-1-1/NA:2016-07 (Wielka Brytania)
CEN EN 1993-1-1/2015-06 (Unia Europejska)
CYS EN 1993-1-1/NA:2015-07 (Cypr)
ČSN EN 1993-1-1/NA:2016-06 (Czechy)
DS EN 1993-1-1/NA:2015-07 (Dania)
ELOT EN 1993-1-1/NA:2017-01 (Grecja)
EVS EN 1993-1-1/NA:2015-08 (Estonia)
HRN EN 1993-1-1/NA:2016-03 (Chorwacja)
JEST I. 1993-1-1/NA:2016-03 (Irland)
ILNAS EN 1993-1-1/NA:2015-06 (Luksemburg)
IST EN 1993-1-1/NA:2015-11 (Islandia)
LST EN 1993-1-1/NA:2017-01 (Litwa)
LVS EN 1993-1-1/NA:2015-10 (Łotwa)
MS EN 1993-1-1/NA:2010-01 (Malezja)
MSZ EN 1993-1-1/NA:2015-11 (Węgry)
NBN EN 1993-1-1/NA:2015-07 (Belgia)
NEN EN 1993-1-1/NA:2016-12 (Holandia)
NF EN 1993-1-1/NA:2016-02 (Francja)
NP EN 1993-1-1/NA:2009-03 (Portugalia)
NS EN 1993-1-1/NA:2015-09 (Norwegia)
PN EN 1993-1-1/NA:2015-08 (Polska)
SFS EN 1993-1-1/NA:2015-08 (Finlandia)
SIST EN 1993-1-1/NA:2016-09 (Słowenia)
SR EN 1993-1-1/NA:2016-04 (Rumunia)
SRPS EN 1993/NA:2021-02 (Serbia)
SS EN 1993-1-1/NA:2019-05 (Singapur)
SS EN 1993-1-1/NA:2015-06 (Szwecja)
STN EN 1993-1-1/NA:2015-10 (Słowacja)
TKP EN 1993-1-1/NA:2015-04 (Białoruś)
UNE EN 1993-1-1/NA:2016-02 (Hiszpania)
UNI EN 1993-1-1/NA:2015-08 (Włochy)
