Napěťová analýza ocelových ploch a prutů
RF-/STEEL | Základní funkce
- Obecné analýzy napětí
- Automatické převzetí vnitřních sil z hlavního programu RFEM/RSTAB
- Kompletní grafický a číselný výstup napětí a využití v programu RFEM/RSTAB
- Široká škála možností nastavení grafických výstupů
- Flexibilní posouzení v různých návrhových případech
- Přehledné tabulky výsledků pro rychlý přehled po posouzení
- Vysoká produktivita díky minimálnímu požadovanému množství vstupních dat
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
Vlastnosti RF-/STEEL Members
- Optimalizace průřezu.
- Možnost importu optimalizovaných průřezů do programu RFEM/RSTAB
- Posouzení libovolného tenkostěnného průřezu z programu SHAPE-THIN: SHAPE-THIN – průřezové charakteristiky tenkostěnných průřezů
- Zobrazení průběhu napětí na průřezu
- Stanovení normálových, smykových a srovnávacích napětí
- Výstup složek napětí pro jednotlivé typy vnitřních sil
- Detailní výsledky napětí ve všech napěťových bodech
- Stanovení největšího Δσ pro každý napěťový bod (např. pro posouzení únavy)
- Barevné zobrazení napětí a využití pro rychlý přehled o kritických nebo předimenzovaných oblastech
- Výkaz materiálu a stanovení hmotnosti
Vlastnosti RF-STEEL Surfaces
- Určení hlavních a základních napětí, membránových a smykových napětí a také srovnávacích napětí a srovnávacích membránových napětí
- Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
- Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
- Možnost optimalizace tloušťky ploch a převzetí údajů do programu RFEM
- Posouzení mezního stavu použitelnosti prošetřením posunů ploch
- Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
- Funkce pro filtrování ploch, linií a uzlů v tabulkách
- Příčná smyková napětí podle Mindlina, Kirchhoffa nebo uživatelem zadaných údajů
- Výkaz materiálu pro posuzované plochy
RF-/STEEL | Údaje

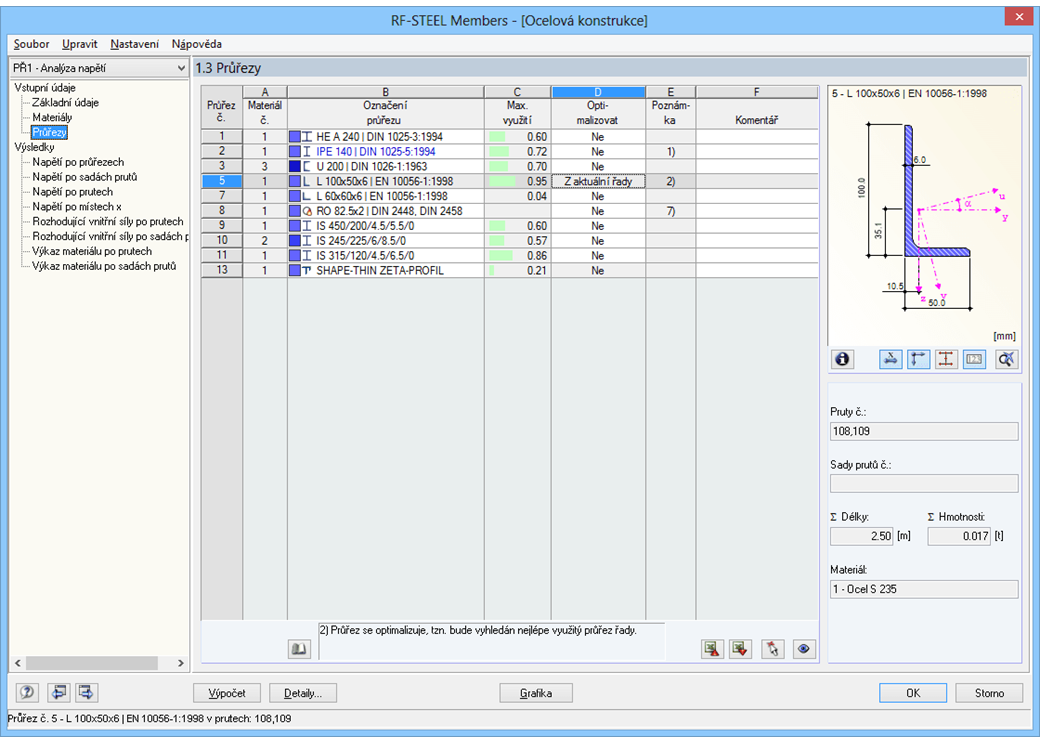

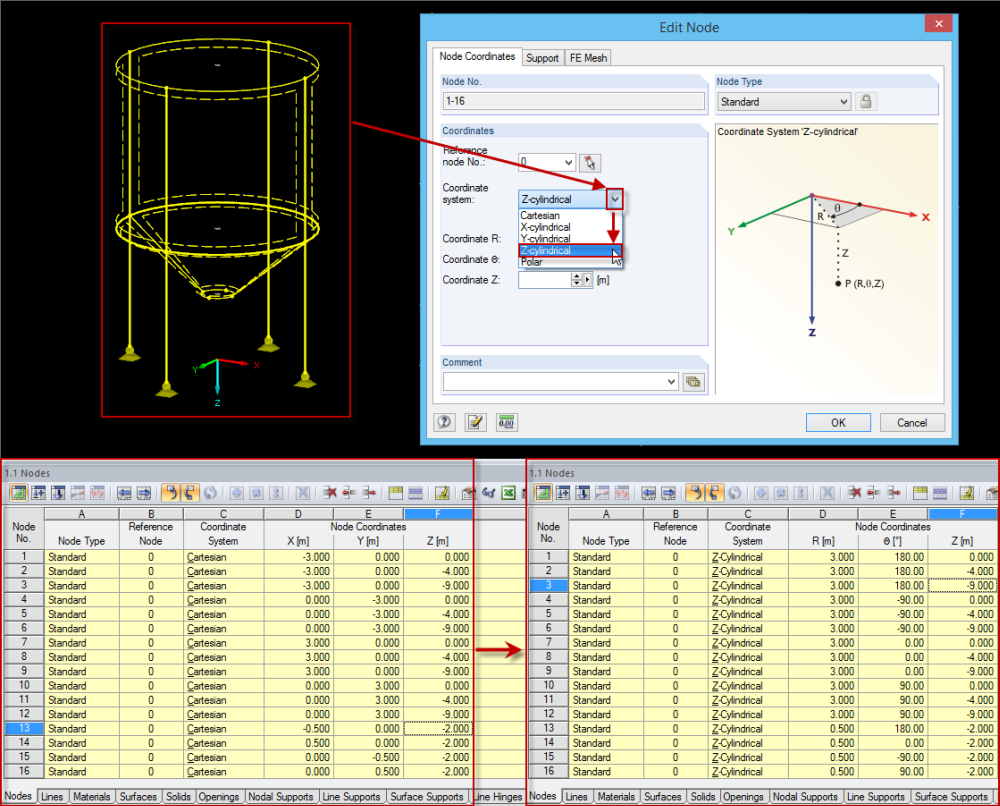

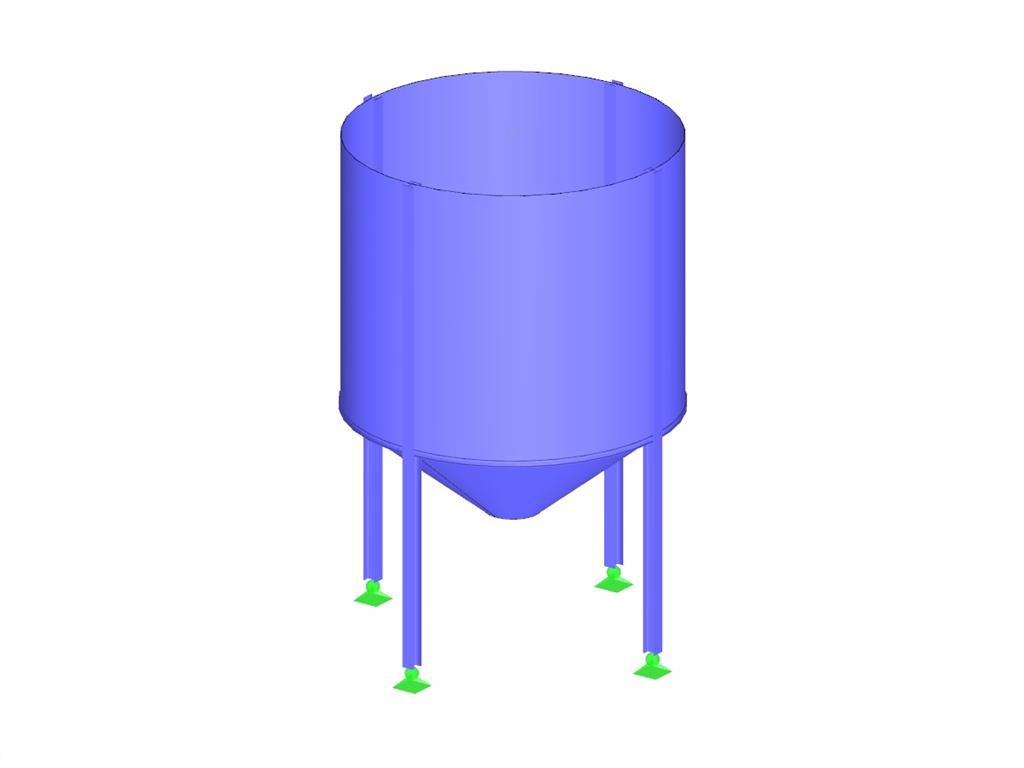

Pro usnadnění zadávání jsou přednastaveny plochy, pruty, sady prutů, materiály, tloušťky ploch a průřezy. Na mnoha místech programu lze použít funkci [Vybrat] pro grafický výběr. Kromě toho lze využít přístup ke globálním databázím materiálů a průřezů.
Zatěžovací stavy, kombinace zatížení a výsledků je možné libovolně slučovat do různých návrhových případů.
Kombinace plošných a prutových prvků a samostatných posouzení umožňuje modelovat a analyzovat pouze kritické části, jako jsou rámové rohy, pomocí plošných prvků. Ostatní části modelu lze posoudit pomocí analýzy prutů.
RF-/STEEL | Výsledky

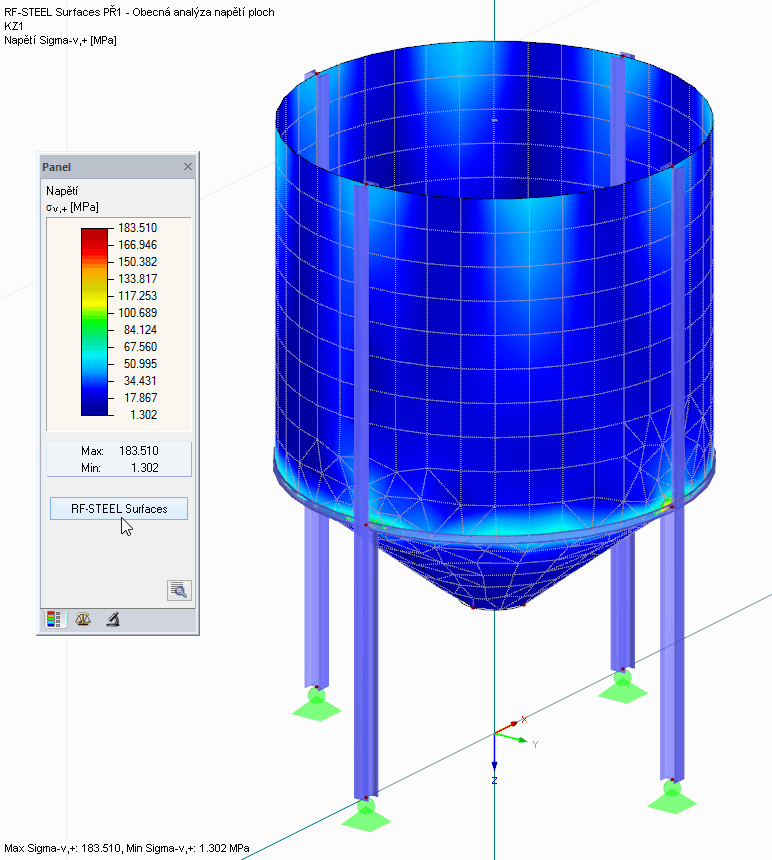

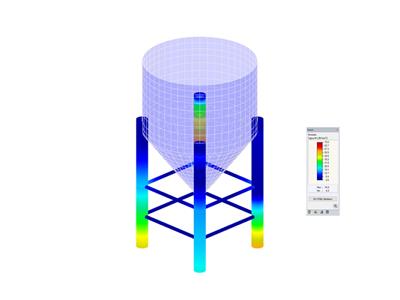

Po skončení výpočtu se zobrazí maximální napětí a využití přehledně seřazená podle průřezů, prutů/ploch, sad prutů a míst x Kromě výsledků v tabulkách se vždy zobrazí odpovídající grafické znázornění průřezů s napěťovými body, průběhem napětí a hodnotami. Stupeň využití lze vztáhnout k libovolnému druhu napětí. Právě zvolené místo máte vyznačeno na RFEM/RSTAB modelu.
Kromě vyhodnocení výsledků v tabulkách je možné znázornit napětí a využití graficky v pracovním okně programu RFEM/RSTAB. Barvy a hodnoty přiřazené v panelu lze individuálně nastavit podle uživatelsky definovaných kritérií.
Diagramy zobrazující průběhy výsledků na prutu nebo sadě prutů umožňují cílené vyhodnocení. Dále lze u každého posuzovaného místa překontrolovat průřezové charakteristiky a složky napětí v každém napěťovém bodě. Příslušné grafické znázornění napětí lze vytisknout se všemi detaily.
