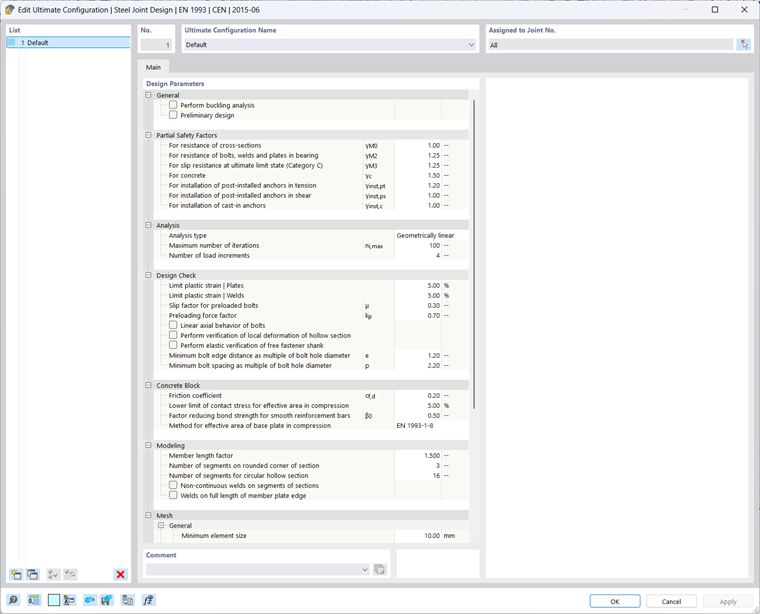

En el cuadro de diálogo Configuración de capacidad de carga realiza ajustes fundamentales para las comprobaciones de capacidad de carga aplicables al diseño de conexiones de acero. Puede crear múltiples configuraciones y asignarlas adecuadamente a las conexiones. Las configuraciones se aplican a cada Submodelo creado en segundo plano para el cálculo.
La 'Lista' a la izquierda muestra todas las configuraciones disponibles en el modelo. Con el botón
puede crear una nueva configuración basada en los valores predeterminados de la norma de diseño definida en
Datos básicos
. Alternativamente, use el botón
para copiar una configuración existente y luego ajuste los parámetros de diseño. El botón
elimina la configuración seleccionada en la lista.
Base
La pestaña Base gestiona importantes 'parámetros de diseño' que influyen en las comprobaciones del cálculo de tensión-deformación.
General
El campo de control 'Realizar comprobación de pandeo' determina si, además de las comprobaciones de capacidad de carga, se realizarán verificaciones de pandeo. Esta opción está desactivada por defecto. Marque el campo de control si desea realizar una comprobación de pandeo. Los parámetros para el análisis de pandeo pueden verificarse en la pestaña Beulen.
El campo de control 'Pre-dimensionamiento' activa la reducción automática de las combinaciones de carga consideradas. Se filtran y diseñan las combinaciones de carga más probables basadas en las fuerzas internas extremas en las barras adyacentes.
Coeficientes parciales de seguridad
Los coeficientes parciales de seguridad del material γM así como γc y γinst influyen en el diseño. En esta categoría, puede controlar y ajustar los valores predeterminados si es necesario.
Análisis
La lista para el Tipo de análisis ofrece la posibilidad de elegir entre las siguientes teorías de cálculo:
- I. Orden
- II. Orden (PΔ)
- III. Orden
Si el cálculo no converge con la configuración predeterminada de un máximo de 100 iteraciones, debe aumentar la 'Cantidad máxima de iteraciones' en consecuencia. Para obtener más detalles, consulte el capítulo Configuración del análisis estático en el manual de RFEM.
Para mejorar la convergencia y evitar inestabilidades en sistemas no lineales, se recomienda usar varios pasos de carga. Sin embargo, un mayor número de 'pasos de carga' afecta negativamente la duración del cálculo.
Comprobación
Si es necesario, puede ajustar el valor predeterminado para la 'Deformación límite plástica'. El valor estándar, según EN 1993-1-5, es del 5 %. Los parámetros 'Coeficiente de fricción para tornillos pretensados' y 'Factor de pretensado' influyen en la comprobación cuando se utilizan conexiones atornilladas de alta resistencia. Opcionalmente, puede realizar una 'Comprobación elástica del fuste del tornillo'. Generalmente, se asume una reserva plástica para los fustes de los tornillos. Al activar el 'comportamiento axial lineal de los tornillos', esta reserva no se tiene en cuenta. Los factores e y p se utilizan en la determinación de las distancias mínimas de borde y de eje permisibles para los tornillos. Los valores predeterminados se basan en las normativas pertinentes.
Bloque de hormigón
En esta categoría, puede determinar qué 'Coeficiente de fricción' se debe aplicar para la componente Placa base en la transferencia de cortante. Influirá en la resistencia al deslizamiento entre la placa base y la capa de mortero. El valor predeterminado es de 0.20, según la recomendación para cf,d en EN 1993-1-8, 6.2.2.
El 'Límite inferior de tensión de contacto para área efectiva bajo compresión' tiene un valor predeterminado de 5 %. Esto garantiza que solo las áreas con tensiones de compresión significativas se incluyan en la determinación del área efectiva, mientras que se desestiman las áreas con tensiones de compresión muy bajas.
Para el 'Método para el área efectiva de la placa base bajo compresión', la lista ofrece dos opciones:
- EN 1993-1-8
- Análisis FEM
Modelado
El 'Factor de longitud de la barra' determina la longitud del modelo sustituto de la barra. El mayor valor entre la longitud y el ancho del rectángulo circunscrito se multiplica por este valor determinado. Además, aquí puede influir en la 'Cantidad de segmentos' que se crean en geometrías redondeadas. Opcionalmente, es posible disponer las 'Costuras de soldadura a lo largo del borde de la placa de la barra' y determinar si las costuras segmentadas (por ejemplo, curvas) deben considerarse continuas en la evaluación o no.
Malla

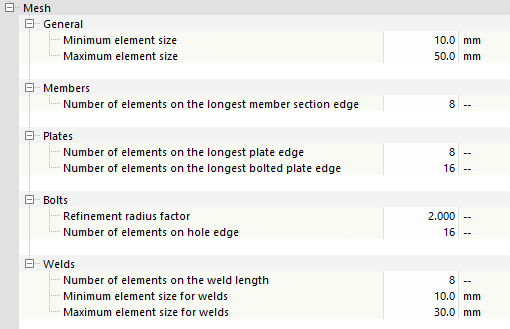

La última categoría ofrece varias configuraciones para la malla FE, ya que las diferentes conexiones pueden requerir mallas de distintas finuras. 'En general', puede especificar el tamaño mínimo y máximo del elemento.
Además, puede ajustar la cantidad o el tamaño de los elementos finitos para diferentes componentes: barras, placas, tornillos, soldaduras, a la geometría de la conexión. Cuanto mayor sea la cantidad de elementos o menor su tamaño, más fina será la malla.
Los valores predeterminados de los parámetros de diseño deberían ser adecuados para la mayoría de los casos y proporcionar resultados suficientemente precisos en un tiempo de cálculo razonable.
Pandeo
La pestaña Pandeo se muestra si ha marcado el campo de control Realizar comprobación de pandeo en la pestaña 'Base'.
Análisis de estabilidad
En esta categoría, define el 'Tipo de análisis' y la cantidad de 'Valores propios' para la comprobación de pandeo.
La lista ofrece tres métodos de valores propios.
- Con la configuración predeterminada 'Método de valores propios lineales', las formas propias se determinan puramente de manera lineal. Las propiedades de los elementos no lineares como barras de tracción o apoyos con criterios de fallo no se tienen en cuenta.
- La opción 'Método incremental con análisis de valores propios (no lineal)' permite considerar todas las no linealidades al determinar las formas propias. En el curso de un incremento gradual de la carga hasta el fallo, se registran los criterios de fallo y los efectos no lineales de barras, apoyos o articulaciones. El cálculo se realiza de manera iterativa, por lo que requiere tiempo. Con este método, solo el valor propio más bajo se determina de manera confiable.
- En el 'Método incremental sin análisis de valores propios (no lineal)', la carga se incrementa hasta que se produce un fallo. No se determinan formas propias.
Por defecto, el 'Número de valores propios más pequeños' está establecido en cuatro formas propias. Esto generalmente permite una evaluación confiable del comportamiento de pandeo.
Análisis estático
Para la investigación de pandeo, tiene acceso a los mismos parámetros de cálculo descritos en la sección Análisis para las configuraciones generales.
Comprobación
La comprobación del pandeo de placas se considera cumplida si el 'Factor de carga límite' es al menos 15. Este valor se recomienda para αcr en EN 1993-1-1, 5.2.1(3) para un cálculo plástico. Se produce una falla de estabilidad con un factor de carga crítica inferior a 15. Puede cambiar el valor predeterminado si es necesario.
