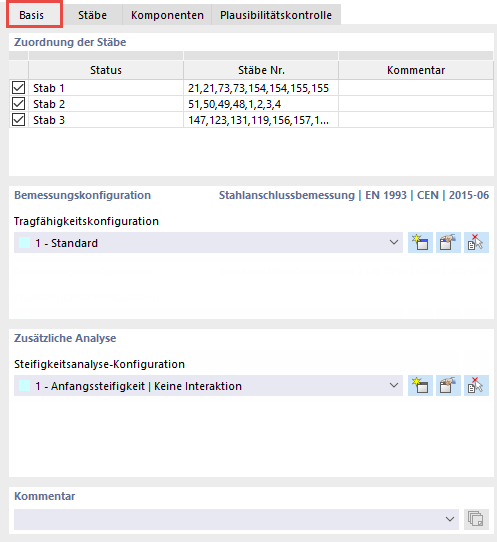

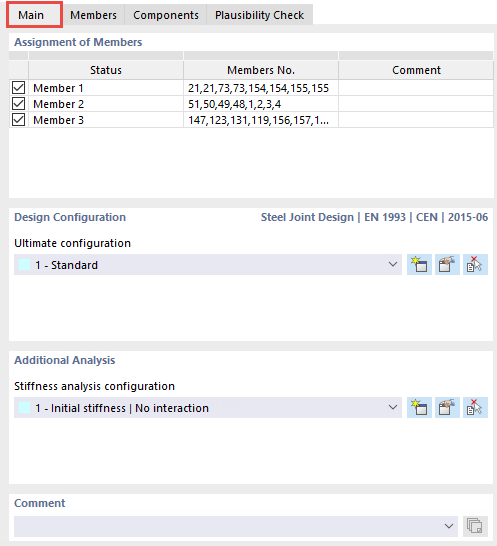

Zakładka Główne umożliwia zarządzanie ogólnymi ustawieniami dotyczącymi prętów połączenia oraz konfiguracją obliczeniową dla kontroli obliczeń.
Przypisanie prętów
Po wybraniu węzła do obliczeń program przydziela wszystkie pręty połączone z tym węzłem.
Za pomocą pól wyboru w pierwszej kolumnie można usuwać pręty z obliczeń.
. Status odpowiada typowi grupowania: W przypadku obliczania kilku węzłów wszystkie pręty o takich samych właściwościach zostają połączone i mają odpowiednie położenie w modelu konstrukcyjnym. Opis w statusie, w którym można również wpisać indywidualną nazwę, zostanie użyty później dla elementów. W kolumnie Pręty wyświetlane są numery prętów używanych w modelu programu RFEM lub RSTAB. Opcjonalnie w ostatniej kolumnie można wprowadzić Komentarz do danego statusu.
Konfiguracja obliczeniowa

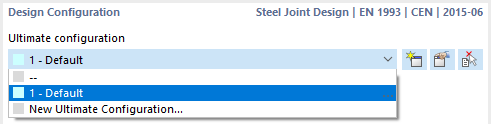

W tej sekcji można wybrać z listy konfigurację stanu granicznego nośności, która ma zostać użyta lub utworzyć nową
, edytuj
lub użyj w grafice z innego połączenia
.
Konfiguracje obliczeniowe są wyjaśnione w rozdziale Konfiguracje stanu granicznego nośności.
Dodatkowa analiza

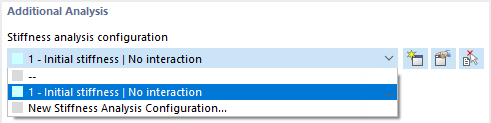

W tej sekcji można wybrać z listy konfigurację analizy sztywności, a następnie utworzyć nową
, edytuj
lub przenieś w grafice z innego połączenia
.
Konfiguracje analizy sztywności są opisane w rozdziale Konfiguracje analizy sztywności.
Skomentować
Do każdego połączenia można dodać komentarz, który zostanie wyświetlony po nazwie połączenia.
okno graficzne
W grafice okna dialogowego wyświetlane są wszystkie przeznaczone do wymiarowania węzły wraz z połączonymi prętami, o ile nie zostały one dezaktywowane w sekcji 'Przypisanie prętów'.
Po najechaniu kursorem myszy na węzeł wyświetlany jest numer i współrzędne węzła. Po najechaniu kursorem myszy na pręt wyświetlane są informacje o numerze pręta, przekroju, materiale i długości pręta.
