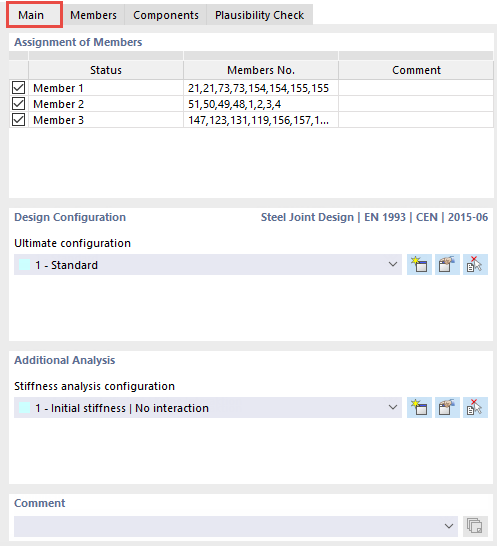

La scheda Principale gestisce le impostazioni generali relative alle aste del giunto e la configurazione di progetto per le verifiche.
Assegnazione delle aste
Sobald Sie einen Knoten für die Bemessung auswählen, ordnet das Programm diesem Knoten alle Stäbe zu, die dort anschließen.
Mit den Kontrollfeldern der ersten Spalte haben Sie die Möglichkeit, Stäbe aus der Bemessung zu entfernen
. Der Status entspricht einer Art der Gruppierung: Bei mehreren zu bemessenden Knoten werden damit alle Stäbe zusammengefasst, die dieselben Eigenschaften und eine übereinstimmende Lage im Strukturmodell aufweisen. Die Bezeichnung des Status, dem Sie auch einen individuellen Namen vergeben können, wird später bei den Komponenten verwendet. In der Spalte Stäbe Nr. werden die im RFEM- oder RSTAB-Modell verwendeten Stabnummern aufgelistet. Optional können Sie in der letzten Spalte einen Kommentar zum jeweiligen Status eintragen.

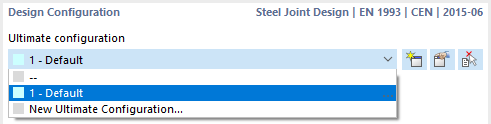

Configurazione di progetto
In diesem Abschnitt können Sie die anzuwendende Tragfähigkeitskonfiguration in der Liste auswählen, neu erstellen
, bearbeiten
oder im Arbeitsfenster grafisch von einem anderen Anschluss übernehmen
.
Die Bemessungskonfigurationen werden im Kapitel Tragfähigkeitskonfigurationen erläutert.

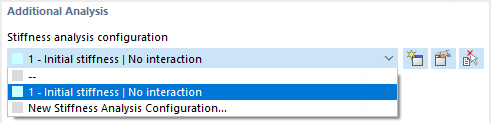

Analisi aggiuntive
In diesem Abschnitt können Sie die anzuwendende Steifigkeitsanalyse-Konfiguration in der Liste auswählen, neu erstellen
, bearbeiten
oder in der Grafik von einem anderen Anschluss übernehmen
.
Die Steifigkeitsanalyse-Konfigurationen sind im Kapitel Steifigkeitsanalyse-Konfigurationen beschrieben.
Clicca qui per commentare
Sie können jeder Anschluss mit einem Kommentar versehen, der dann hinter dem Namen des Anschlusses zusätzlich angezeigt wird.

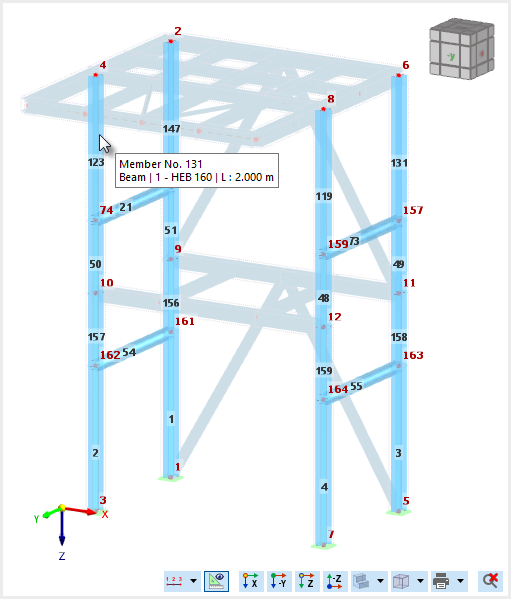

finestra del grafico
In der Dialoggrafik werden alle zu bemessenden Knoten mit den angeschlossenen Stäben angezeigt, sofern Sie diese im Abschnitt 'Zuordnung der Stäbe' nicht deaktiviert haben.
Wenn Sie die Maus über einen Knoten bewegen, wird die Knotennummer mitsamt Koordinaten angezeigt. Bewegen Sie die Maus über einen Stab, so erhalten Sie die Informationen über Stabnummer, Querschnitt, Material und Stablänge.
