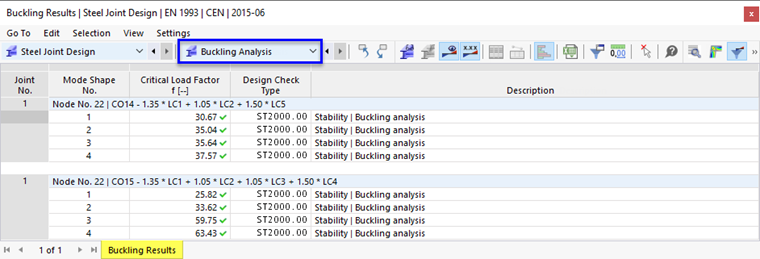

W tabeli wyników kategorii Beulnachweis podane są sprawdzania stabilności badanych połączeń.
Węzły
Wyniki są wyświetlane dla każdego węzła połączeń. Lista jest uporządkowana według kombinacji obciążeń.
Postać własna
Dla każdego węzła badanych jest tyle postaci własnych ("figur wyboczenia"), ile ustawiono jako 'Liczba najmniejszych wartości własnych' w konfiguracji nośności .
Za pomocą przycisku
w pasku narzędzi tabeli można graficznie sprawdzić wybraną postać własną w oknie
Wyniki w łączeniu stalowym
. Okno jest interaktywne, więc wybór innej postaci własnej natychmiast wpływa na wizualizację.
Współczynnik obciążenia granicznego f
W tej kolumnie wyświetlane są współczynniki obciążenia granicznego. Wskazują one, przez jaki współczynnik należy pomnożyć istniejące obciążenie, aby w węźle nastąpiło utrata stabilności.

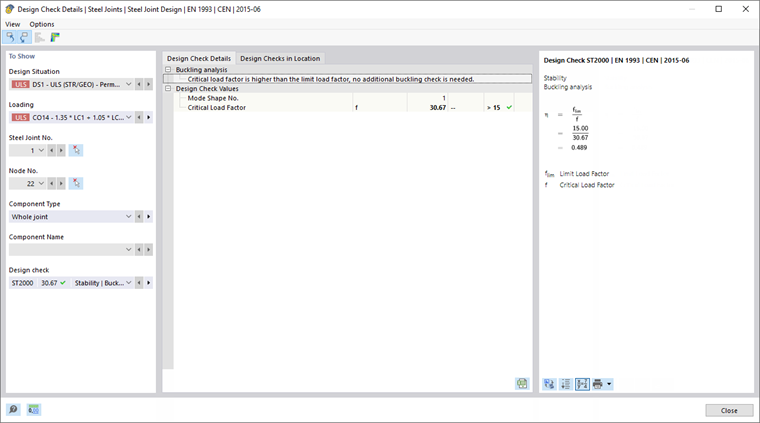

Szczegóły sprawdzania Nachweisdetails dla określonej postaci własnej można wyświetlić poprzez dwukrotne kliknięcie w wiersz tabeli. Alternatywnie, użyj przycisku
na pasku narzędzi.
