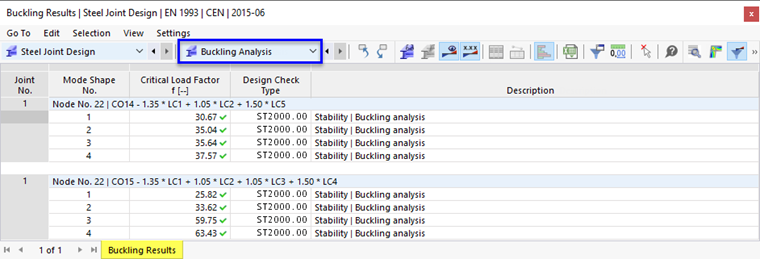

En la tabla de resultados de la categoría Verificación de pandeo se indican las verificaciones de estabilidad de las uniones examinadas.
Nudos
Los resultados se proporcionan para cada nudo de las uniones. La lista está ordenada por combinaciones de carga.
Forma propia
Para cada nudo se examinan tantas formas propias ("figuras de pandeo") como haya especificado en la configuración de capacidad de carga como 'Número de valores propios más pequeños' .
Con el botón
en la barra de herramientas de la tabla, puede verificar gráficamente la forma propia seleccionada en la ventana
Resultados en la unión de acero
. La ventana es interactiva, por lo que la selección de otra forma propia afecta la representación de inmediato.
Factor de carga crítica f
En esta columna se muestran los factores de carga crítica. Indican con qué factor se debe multiplicar la carga existente para que ocurra una falla de estabilidad en el nudo.

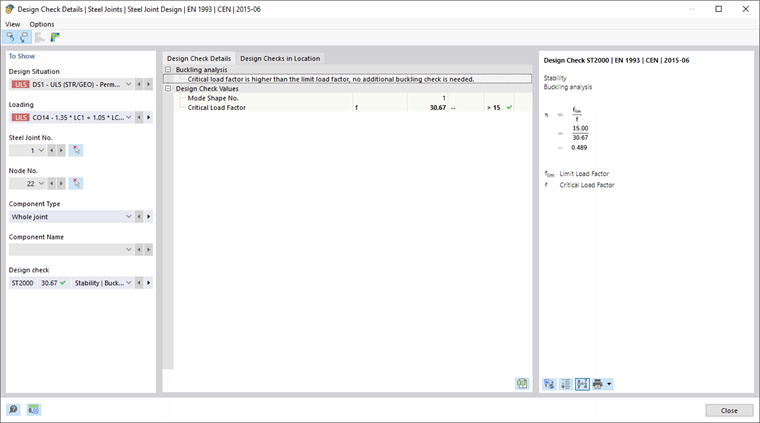

Puede mostrar los Detalles de la verificación de una forma propia específica con un doble clic en la fila de la tabla. Alternativamente, utilice el botón
en la barra de herramientas.
