Les appuis sont des connexions entre une structure portante et son environnement. Leur rôle est transférer les charges agissant sur la structure et d’empêcher les mouvements indésirables de la structure dus aux forces agissant sur elles. Sans aucun appui, tous les nœuds seraient libres et leurs déplacements et rotations ne seraient pas entravés.
Pour qu’un nœud agisse comme un appui, au moins un des degrés de liberté doit être bloqué ou limité par un ressort. De plus, ce nœud doit faire partie d’une surface ou d’une barre. Les forces opposées provenant de l’appui sont appelées réactions d’appui.
Les appuis nodaux sont nécessaires pour appliquer des déformations imposées. Ils peuvent être dotés de propriétés non linéaires (critères de rupture pour les efforts de traction ou de compression, diagrammes de travail et de rigidité).
Types d’appuis
- Les appuis mobiles permettent des rotations autour du point d’appui ainsi que des déplacements dans la direction du mouvement. Le déplacement perpendiculaire au mouvement est bloqué. En raison de la suppression d’un degré de liberté, les appuis mobiles sont qualifiés de statiquement univalents.
- Les appuis fixes ou articulations d’appui permettent également des rotations autour du point d’appui, mais empêchent les déplacements horizontaux et verticaux. En raison de la suppression de deux degrés de liberté, les appuis fixes sont qualifiés de statiquement bivalents.
- Les appuis encastrés bloquent à la fois la rotation et le déplacement. En raison de la suppression de trois degrés de liberté, les appuis encastrés sont qualifiés de statiquement trivalents.
Saisie dans RFEM et RSTAB

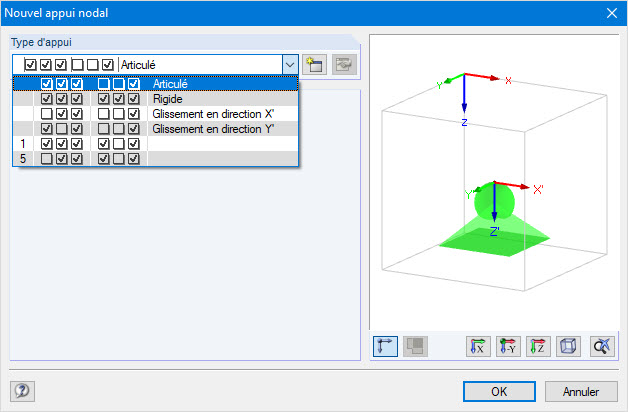

Les appuis de nœud peuvent être insérés et définis dans le programme via le menu « Insérer » → « Types pour nœuds » → « Appuis nodaux » → « Dialogue », à l’aide du bouton correspondant, ou de manière tabulaire.
