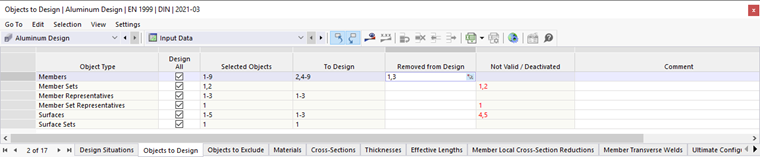

V tabulce Objekty ke dimenzování jsou uvedeny všechny typy objektů v modelu, které přicházejí v úvahu pro dimenzování hliníku:
- Pruty
- Sady prutů
- Zástupci prutu
- Zástupci sady prutů
- Plochy (pouze RFEM)
- Sady ploch (pouze RFEM)
Objekty ke dimenzování
Kontrolní políčko ve sloupci 'Vše dimenzovat' umožňuje rychlý výběr všech dostupných objektů pro dimenzování. Tím se zablokuje možnost zadávání do sloupce 'Vybrané objekty'. Zde jsou automaticky uvedena čísla všech objektů daného typu, například všechny pruty nebo všechny plochy.
Můžete však také ručně určit, které objekty by měly být dimenzovány: deaktivujte políčko 'Vše dimenzovat' a pak zadejte čísla relevantních objektů do sloupce 'Vybrané objekty'. Pomocí tlačítka
na konci buňky můžete objekty také graficky vybrat.
Odstranění objektů z dimenzování
Pokud chcete vyloučit (platný) objekt z dimenzování, zadejte jeho číslo do sloupce 'Z dimenzování odstraněno'. Záznamy ve sloupci 'Ke dimenzování' se odpovídajícím způsobem sníží.
Neplatné / deaktivované objekty
Sloupce 'Ke dimenzování' a 'Neplatné / deaktivované' se obvykle vyplňují automaticky. Všechny objekty s vlastnostmi, které nejsou vhodné pro hliníkové dimenzování, jsou rozpoznány a pro dimenzování deaktivovány. Tyto jsou například pruty z dřeva nebo betonu, pruty s tlustostěnným průřezem nebo plochy s proměnlivou tloušťkou. Stejně tak jsou deaktivovány všechny pruty a plochy, které se dimenzují jako sada prutů nebo sad ploch (viz kapitoly Sady prutů a Sady ploch).
Dimenzování prutů typu 'Model plochy'
Doplněk 'Hliníkové dimenzování' umožňuje také průřezové posudky pro pruty typu Model plochy. Průřezová třída a elastické a plastické průřezové odpory se přitom počítají na hrubém průřezu s vyloučením jakýchkoli průřezových redukcí (například otvorů ve stojině) a s přihlédnutím k radiusům zaoblení obdobně jako u typu prutu 'Nosník'.
Účinky se nejprve určují na úrovni napětí na generovaném modelu plochy. Pro posudky založené na vnitřních silách se napětí integrují přes průřez. Pro porovnání s dimenzováním na konvenčním prutovém prvku musí být zohledněny automaticky generované a případně odlišné podmínky ukládání a zatěžování na modelu plochy.
