Na tabela Objetos a serem dimensionados estão listados todos os tipos de objetos disponíveis no modelo que são elegíveis para o dimensionamento de alumínio:
- Barras
- Conjuntos de barras
- Representantes de barras
- Representantes de conjuntos de barras
- Superfícies (apenas RFEM)
- Conjuntos de superfícies (apenas RFEM)

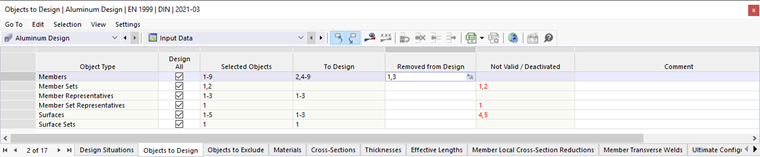

Objetos a serem dimensionados
A caixa de seleção na coluna 'Dimensionar todos' permite selecionar rapidamente todos os objetos disponíveis para o dimensionamento. Isso bloqueia a possibilidade de entrada na coluna 'Objetos selecionados'. Nesta coluna, são automaticamente inseridos os números de todos os objetos do tipo de objeto, por exemplo, todas as barras ou todas as superfícies.
Você também pode definir manualmente quais objetos devem ser dimensionados: Desative a caixa de seleção 'Dimensionar todos' e então insira os números dos objetos relevantes na coluna 'Objetos selecionados'. Através do botão
no final da célula, você também pode selecionar graficamente os objetos.
Remover objetos do dimensionamento
Se você deseja excluir um objeto (válido) do dimensionamento, insira seu número na coluna 'Removido do dimensionamento'. As entradas na coluna 'Para dimensionamento' são reduzidas adequadamente.
Objetos não válidos / desativados
As colunas 'Para dimensionamento' e 'Não válidos / desativados' são geralmente preenchidas automaticamente. Todos os objetos com propriedades que não se adequam ao dimensionamento de alumínio são identificados e desativados para dimensionamento. Isso inclui, por exemplo, barras de madeira ou concreto, barras com uma seção de parede espessa ou superfícies com uma espessura variável. Da mesma forma, todas as barras e superfícies dimensionadas como conjuntos de barras ou superfícies são desativadas (veja o capítulo Conjuntos de barras e Conjuntos de superfícies).
Dimensionamento de barras do tipo 'Modelo de Superfície'
O add-on 'Dimensionamento de Alumínio' também possibilita verificações de seção transversal para barras do tipo Modelo de Superfície. A classe da seção transversal, bem como as resistências elásticas e plásticas da seção, são calculadas na seção bruta desconsiderando possíveis reduções de seção (aberturas de alma) e considerando raios de arredondamento de maneira análoga ao tipo de barra 'Viga'.
As ações são inicialmente determinadas no modelo de superfície gerado no nível de tensão. Para verificações baseadas em forças internas, as tensões são integradas ao longo da seção transversal. Para uma comparação com o dimensionamento no elemento de viga convencional, as condições de apoio e de carga geradas automaticamente e, se necessário, divergentes no modelo de superfície, devem ser consideradas.
