Nella tabella Oggetti da dimensionare sono elencati tutti i tipi di oggetti presenti nel modello che possono essere soggetti alla verifica dell'alluminio:
- Aste
- Set di aste
- Rappresentanti delle aste
- Rappresentanti dei set di aste
- Superfici (solo RFEM)
- Set di superfici (solo RFEM)

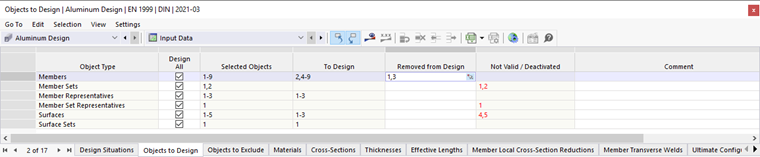

Oggetti da dimensionare
La casella di controllo nella colonna 'Dimensionare tutti' consente di selezionare rapidamente tutti gli oggetti disponibili per la dimensione. In tal modo, l'opzione di input nella colonna 'Oggetti selezionati' viene bloccata. Qui vengono automaticamente inseriti i numeri di tutti gli oggetti del tipo specificato, ad esempio tutte le aste o tutte le superfici.
Tuttavia, è possibile anche specificare manualmente quali oggetti devono essere dimensionati: Deselezionare la casella 'Dimensionare tutti' e inserire i numeri degli oggetti rilevanti nella colonna 'Oggetti selezionati'. Tramite il pulsante
alla fine della cella, è possibile selezionare graficamente gli oggetti.
Rimuovere oggetti dalla dimensione
Se si desidera escludere dalla dimensione un oggetto (valido), inserire il suo numero nella colonna 'Rimosso dalla dimensione'. Le voci nella colonna 'Da dimensionare' sono ridotte di conseguenza.
Oggetti non validi / disattivati
Le colonne 'Da dimensionare' e 'Non valido / disattivato' sono generalmente compilate automaticamente. Tutti gli oggetti con proprietà non adatte alla verifica dell'alluminio vengono rilevati e disattivati per la dimensione. Tra questi figurano, per esempio, aste in legno o cemento, aste con sezione trasversale a parete spessa o superfici di spessore variabile. Vengono altresì disattivate tutte le aste e le superfici che vengono dimensionate come set di aste o set di superfici (vedere i capitoli Set di aste e Set di superfici).
Dimensionamento delle aste di tipo 'Modello di superficie'
Il componente aggiuntivo 'Dimensionamento dell'alluminio' consente anche la verifica delle sezioni trasversali per le aste di tipo Modello di superficie. La classe della sezione così come le resistenze elastiche e plastiche della sezione trasversale vengono calcolate sulla sezione lorda, trascurando eventuali riduzioni della sezione (aperture delle anime) e considerando raggi di arrotondamento analogamente al tipo di asta 'Trave'.
Le azioni vengono inizialmente determinate a livello di tensione sul modello di superficie generato. Per le verifiche basate sugli sforzi, le tensioni vengono integrate sulla sezione. Per un confronto con la dimensione sull'elemento trave convenzionale, devono essere considerate le condizioni di vincolo e carico automaticamente generate e eventualmente differenti sul modello di superficie.
