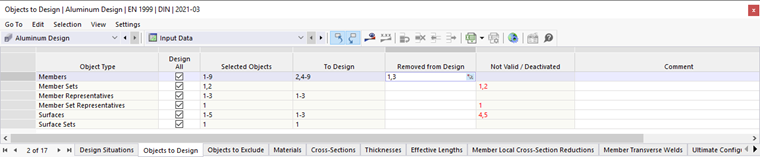

W tabeli Obiekty do wymiarowania wymienione są wszystkie typy obiektów w modelu, które kwalifikują się do wymiarowania aluminium:
- Pręty
- Zestawy prętów
- Reprezentanci prętów
- Reprezentanci zestawów prętów
- Powierzchnie (tylko RFEM)
- Zestawy powierzchni (tylko RFEM)
Obiekty do wymiarowania
Pole kontrolne w kolumnie 'Wszystkie wymiaruj' pozwala szybko wybrać wszystkie dostępne obiekty do wymiarowania. Tym samym możliwość wprowadzania danych w kolumnie 'Wybrane obiekty' zostaje zablokowana. W tej kolumnie automatycznie wpisywane są numery wszystkich obiektów danego typu, na przykład wszystkich prętów lub wszystkich powierzchni.
Możesz także ręcznie określić, które obiekty mają być wymiarowane: Dezaktywuj pole kontrolne 'Wszystkie wymiaruj', a następnie wpisz numery odpowiednich obiektów w kolumnie 'Wybrane obiekty'. Za pomocą przycisku
na końcu komórki możesz również wybrać obiekty graficznie.
Usuwanie obiektów z wymiarowania
Jeśli chcesz wykluczyć (ważny) obiekt z wymiarowania, wpisz jego numer w kolumnie 'Usunięte z wymiarowania'. Wpisy w kolumnie 'Do wymiarowania' zostaną odpowiednio zmniejszone.
Obiekty nieważne / dezaktywowane
Kolumny 'Do wymiarowania' i 'Nieważne / dezaktywowane' zazwyczaj wypełniają się automatycznie. Wszystkie obiekty z właściwościami, które nie nadają się do wymiarowania aluminium, są rozpoznawane i dezaktywowane do wymiarowania. Są to na przykład pręty z drewna lub betonu, pręty z grubym przekrojem lub powierzchnie o zmiennej grubości. Ponadto wszystkie pręty i powierzchnie, które są wymiarowane jako zestaw prętów lub zestaw powierzchni, są dezaktywowane (zobacz rozdziały Zestawy prętów i Zestawy powierzchni).
Wymiarowanie prętów typu 'model powierzchni'
Dodatkowy moduł 'Wymiarowanie aluminium' umożliwia również sprawdzenia przekroju dla prętów typu model powierzchni. Klasa przekroju, jak i wytrzymałości przekroju elastyczne i plastyczne są obliczane na całym przekroju, z pominięciem ewentualnych redukcji przekroju (otwory w środniku) i z uwzględnieniem promieni zaokrąglenia analogicznie do typu pręta 'belka'.
Oddziaływania są najpierw określane na poziomie naprężeń na generowanym modelu powierzchni. Dla sprawdzeń opartych na siłach wewnętrznych, naprężenia są integrowane przez cały przekrój. Dla porównania z wymiarowaniem na konwencjonalnym elemencie belki należy uwzględnić automatycznie generowane i ewentualnie różne warunki podporowe i obciążeniowe na modelu powierzchni.
