Objets à calculer

Tous les types d’objet disponibles dans le modèle et adaptés à la vérification dans le module complémentaire sont répertoriés sur une ligne dans ce tableau. Les barres et les ensembles de barres sont disponibles pour la vérification de l’aluminium. La vérification des surfaces est impossible dans le module complémentaire Vérification de l’aluminium. Une évaluation à l’aide du module complémentaire Analyse contrainte-déformation est possible pour les surfaces en aluminium.

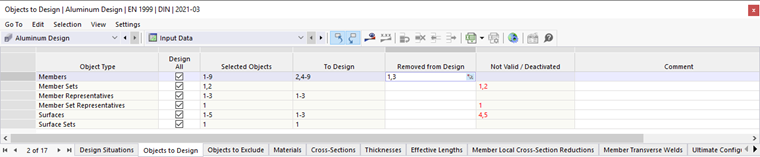

Objets à calculer

La case « Tout calculer » vous permet de sélectionner facilement tous les objets disponibles pour la vérification. L’entrée dans la colonne « Objets sélectionnés » est alors bloquée et tous les numéros de tous les objets d’un type sont sélectionnés, par exemple, toutes les barres. Vous pouvez également spécifier manuellement les objets qui doivent être pris en compte par le module complémentaire. Pour ce faire, vous pouvez désactiver la case « Tout calculer » et entrer manuellement les numéros d'objet dans « Objets sélectionnés ».

Informations

Au lieu d’entrer des numéros d’objet, vous pouvez sélectionner les objets graphiquement en cliquant sur Sélectionner individuellement dans la cellule correspondante.

Objets non valides/désactivés

Les colonnes « À calculer » et « Non valide/désactivé » sont automatiquement remplies par le logiciel. Ainsi, toutes les barres d'un matériau invalide pour la vérification de l’aluminium (par exemple, béton ou bois) ou d’une section invalide (par exemple, une section massive à parois épaisses) sont détectées et désactivées pour la vérification. De même, toutes les barres calculées à l’aide d’un ensemble de barres sont désactivées, ce qui est également expliqué au chapitre Ensembles de barres.

Informations

Avec le paramètre par défaut « Tout calculer », tous les objets valides sont automatiquement calculés. Les objets non valides, tels que les barres en béton, sont automatiquement désactivés dans la vérification de l’aluminium.

Supprimer des objets de la vérification

En entrant un numéro d'objet dans la colonne « Supprimé du calcul », vous pouvez exclure spécifiquement certains objets du calcul. La colonne « À calculer » inclut désormais tous les objets pour lesquels le module complémentaire effectue une vérification.

Important

Si vous avez supprimé ou désélectionné manuellement des objets de la vérification, aucun message d’avertissement n’apparaîtra pour ces objets dans les tableaux de résultats.

Vérification des barres de type « Modèle de surface »

Dans le module complémentaire 'Vérification de l'aluminium', il est également possible d'effectuer des vérifications de section pour les barres de type Flächenmodell geführt werden. Une classe de section ainsi que les résistances élastiques et plastiques de section sont calculées pour une section brute, en négligeant toute réduction de section (due par exemple à une ouverture dans l'âme) et en considérant les rayons de congé de racine, comme dans le cas du type de barre « Poutre ».

Les actions sont d'abord déterminées sur le modèle de surface généré dans le plan de contrainte. Pour les vérifications basées sur les efforts internes, les contraintes sont intégrées le long de la section. Les conditions d'appui et de charge générées automatiquement et éventuellement réduites sont considérées sur un « modèle de surface » afin d'être comparées à la vérification sur un élément de poutre conventionnel. Diese sind im Abschnitt zum Stabtyp Flächenmodell im RFEM-Handbuch beschrieben.
