La configuración de la capacidad de carga está dividida en varias pestañas, que estructuran de manera clara los parámetros para las verificaciones individuales.
Barras | Base

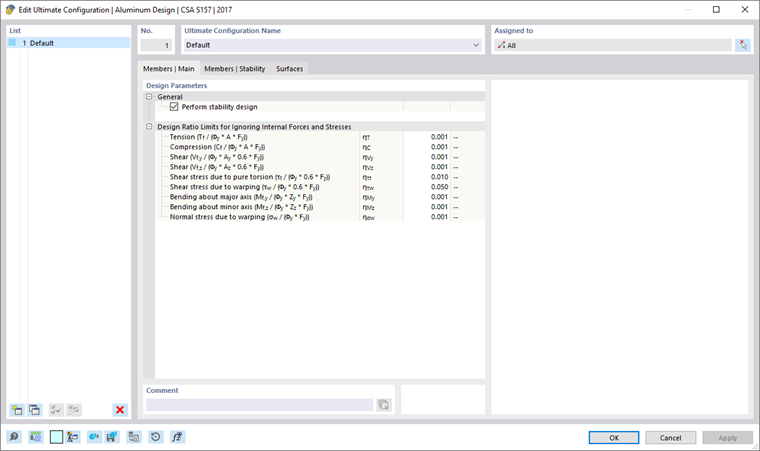

En la pestaña Barras | Base del cuadro de diálogo 'Configuración de la capacidad de carga', realiza configuraciones fundamentales para el dimensionamiento de barras y conjuntos de barras.
General
El campo de control 'Realizar verificación de estabilidad' controla si, además de las verificaciones de la sección transversal, se realizarán verificaciones de estabilidad como pandeo por flexión o pandeo lateral por torsión. Debería desactivar el campo de control si no desea realizar una verificación de estabilidad.
Si la verificación de estabilidad está activada, se deben definir Longitudes de pandeo y asignarlas a las respectivas barras o conjuntos de barras. Si no es así, no será posible realizar una verificación de estabilidad. En la tabla de resultados Errores & Advertencias se mostrará un mensaje correspondiente después del cálculo. Las barras de cable y las barras de tracción están excluidas de esto, ya que solo pueden soportar fuerzas de tracción y no requieren verificaciones de estabilidad.
Límites de aprovechamiento para ignorar fuerzas internas y tensiones
Las normas de dimensionamiento, generalmente destinadas a cálculos manuales, contienen fórmulas de verificación o condiciones de interacción que a menudo solo están diseñadas para ciertas combinaciones de fuerzas internas. Sin embargo, en el contexto del análisis estructural del modelo 3D, generalmente se obtienen valores muy pequeños para las fuerzas internas. Aunque desde el punto de vista técnico no son significativos para la capacidad de carga, estas fuerzas impiden ciertas verificaciones según la norma de dimensionamiento o fuerzan el uso de fórmulas de interacción más desfavorables. Por lo tanto, los 'límites de aprovechamiento para ignorar fuerzas internas y tensiones' ofrecen una forma sencilla y transparente de ignorar ciertas fuerzas internas en la verificación y evitar los problemas mencionados anteriormente.
El valor límite η describe la relación entre la fuerza interna aplicada y la resistencia de la sección transversal, que se determina de manera simplificada a través de los valores de la sección. Estos no son capacidades de carga de dimensionamiento reguladas normativamente: las regulaciones específicas de la norma no se tienen en cuenta; esto no es el propósito del ajuste del límite. Por lo tanto, solo debería utilizar límites altos para pruebas.
Si una fuerza interna está por debajo de la condición de límite, la verificación se realiza sin advertencia de que la fuerza interna es ignorada. Sin embargo, en los Detalles de verificación puede comprobar qué fuerzas internas han sido ignoradas debido a los límites y no se tuvieron en cuenta en la verificación, a través de la anotación 'Ignorable' en las fuerzas internas de dimensionamiento. Si todas las fuerzas internas en un punto son ignorables, solo se indica la verificación de las fuerzas internas ignorables.
Si la función adicional Torsión de alabeo (7 grados de libertad) está activada, también está disponible un límite para el momento bimomio y los esfuerzos cortantes por torsión secundaria.
Barras | Estabilidad
La pestaña Barras | Estabilidad está disponible si en la pestaña Barras | Base está marcada la casilla de verificación 'Realizar verificación de estabilidad'. Aquí puede realizar configuraciones adicionales para las verificaciones de estabilidad.
Punto de aplicación de las cargas transversales positivas
Si existen cargas transversales (en dirección del eje débil), es importante definir dónde actúan estas fuerzas en el perfil. Pueden influir significativamente en el momento crítico de pandeo: una carga que actúa en el ala superior de una viga hacia el centro de corte tiene un efecto desestabilizador. Si la carga actúa en el ala inferior, tiene un efecto estabilizador. Determine la 'Posición vertical' usando los campos de selección.
Superficies
En la pestaña Superficies del cuadro de diálogo 'Configuración de la capacidad de carga', realiza configuraciones fundamentales para el dimensionamiento de superficies.
Límites de aprovechamiento para ignorar fuerzas internas y tensiones
Esta categoría gestiona varios límites que afectan a tensiones muy pequeñas. Si la tensión está por debajo del valor de relación η definido, no se tendrá en cuenta en la verificación. El contexto para esta opción se describe en más detalle en la sección Barras | Base.
