Konfiguracja nośności jest podzielona na kilka kart, które przejrzyście strukturyzują wymagania dla poszczególnych dowodów.
Pręty | Podstawy
W zakładce Pręty | Podstawy w oknie dialogowym 'Konfiguracja nośności' dokonuje się podstawowych ustawień dla wymiarowania prętów i zestawów prętów.
Ogólne
Pole kontrolne 'Przeprowadź dowód stateczności' kontroluje, czy oprócz dowodów przekrojów należy również przeprowadzić dowody stateczności, takie jak na wyboczenie lub zwichrzenie skrętne. Pole kontrolne należy dezaktywować, jeśli nie chce się przeprowadzać dowodu stateczności.
Jeśli dowód stateczności jest aktywowany, należy zdefiniować Długości wyboczeniowe i przypisać je do odpowiednich prętów lub zestawów prętów. Jeśli tego nie zrobimy, dowód stateczności nie będzie możliwy. W tabeli wyników Błędy i Ostrzeżenia po obliczeniach wyświetli się odpowiedni komunikat. Pręty stalowe i pręty rozciągane są z tego wyłączone, ponieważ mogą przenosić tylko siły rozciągające i nie wymagają dowodów stateczności.
Granice wykorzystania do ignorowania sił wewnętrznych i naprężeń
Normy wymiarowania, najczęściej dostosowane do obliczeń ręcznych, zawierają równania dowodowe lub warunki interakcji, które często są przeznaczone tylko na określone kombinacje sił wewnętrznych. W ramach analizy konstrukcyjnej na modelu 3D zazwyczaj uzyskuje się bardzo małe wartości sił wewnętrznych. Chociaż są one z inżynierskiego punktu widzenia pozbawione znaczenia dla nośności, mogą uniemożliwiać przeprowadzenie niektórych dowodów przy ścisłym przestrzeganiu normy wymiarowania lub wymusić użycie mniej korzystnych formuł interakcji. 'Granice wykorzystania do ignorowania sił wewnętrznych i naprężeń' oferują zatem prostą i przejrzystą możliwość pominięcia niektórych sił wewnętrznych przy dowodach, unikając w ten sposób wymienionych problemów.
Wartość graniczna η opisuje stosunek działającej siły wewnętrznej do odporności przekroju, określony w uproszczony sposób poprzez wartości przekrojowe. Nie są to nie normatywne nośności wymiarowania: Specyficzne dla normy regulacje nie są zatem brane pod uwagę; nie jest to celem ustawienia wartości granicznych. Dlatego wysokie wartości graniczne należy stosować tylko do celów testowych.
Jeżeli siła wewnętrzna jest poniżej warunku granicznego, wymiarowanie odbywa się bez ostrzeżenia, że siła została pominięta. W Szczegóły dowodu można jednak sprawdzić za pomocą adnotacji 'Możliwa do pominięcia' przy siłach wewnętrznych wymiarowanych, które siły wewnętrzne zostały pominięte z powodu wartości granicznych i nie zostały uwzględnione przy dowodzie. Jeżeli w danym miejscu wszystkie siły wewnętrzne mogą być pominięte, jako dowód przedstawia się tylko ich weryfikację.
Jeśli dodatek Skręcanie z (7 stopni swobody) jest aktywowany, dostępna jest również wartość graniczna dla bimomentu i naprężeń ścinających z wtórnego skręcania.

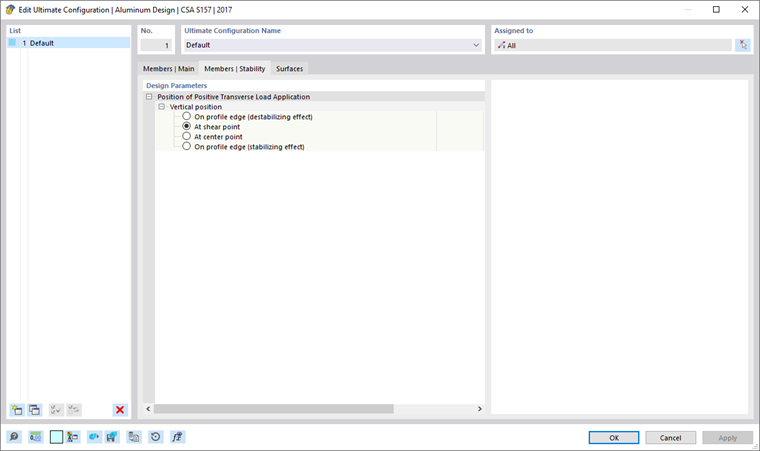

Pręty | Stateczność
Zakładka Pręty | Stateczność jest dostępna, gdy w karcie Pręty | Podstawy zaznaczone jest pole 'Przeprowadź dowód stateczności'. Tutaj można dokonać dalszych ustawień dotyczących dowodów stateczności.
Punkt przyłożenia obciążenia poprzecznego
Jeżeli występują obciążenia poprzeczne (w kierunku osi słabej), ważne jest, by zdefiniować, w którym miejscu te siły działają na profil. Mogą one znacząco wpłynąć na wartość krytycznego momentu: Obciążenie, które działa na górnym pasie belki w kierunku punktu ścinania, ma efekt destabilizujący. Jeśli obciążenie ciągnie dolny pas, działa stabilizująco. Ustaw 'Poziom pionowy' za pomocą pól wyboru.

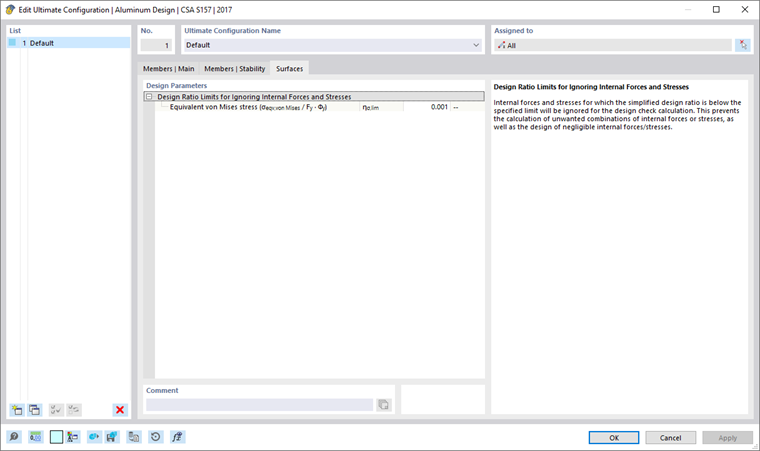

Powierzchnie
W zakładce Powierzchnie w oknie dialogowym 'Konfiguracja nośności' dokonuje się podstawowych ustawień dla wymiarowania powierzchni.
Granice wykorzystania do ignorowania sił wewnętrznych i naprężeń
Ta kategoria zarządza kilkoma wartościami granicznymi dotyczącymi bardzo małych naprężeń. Jeżeli naprężenie jest poniżej zdefiniowanego stosunku η, nie jest uwzględniane przy dowodzie. Podłoże tej opcji jest opisane dokładniej w sekcji Pręty | Podstawy.
