Konfigurace únosnosti je rozdělena do několika záložek, které přehledně strukturovaně zobrazují požadavky pro jednotlivé posudky.
Pruty | Základní
Na záložce Pruty | Základní dialogového okna 'Konfigurace únosnosti' provádíte základní nastavení pro dimenzování prutů a sad prutů.
Obecně
Kontrolní pole 'Provést stabilitní posouzení' řídí, zda mají být kromě průřezových posouzení prováděna i stabilitní posouzení, jako jsou posouzení na klopení nebo vzpěr klopením. Toto kontrolní pole byste měli vypnout, pokud si nepřejete provádět stabilitní posouzení.
Pokud je stabilitní posouzení aktivní, je nutné definovat Délky vzpěrů a přiřadit je příslušným prutům nebo sadám prutů. Pokud tomu tak není, stabilitní posouzení není možné. V tabulce výsledků Chyby & Varování se po výpočtu zobrazí odpovídající zpráva. Kotevní pruty a tahové pruty jsou z toho vyňaty, protože mohou přenášet pouze tahové síly a nevyžadují stabilitní posouzení.
Limity využití pro ignorování vnitřních sil a napětí
Normy pro dimenzování zaměřené převážně na ruční výpočty obsahují vzorce pro posouzení nebo podmínky interakce, které jsou často uzpůsobeny pouze pro určité kombinace vnitřních sil. Při výpočtech na 3D modelu konstrukce však získáte většinou velmi malé hodnoty těchto vnitřních sil. Ačkoli jsou technicky bezvýznamné pro únosnost, přísné dodržování normy může bránit některým posouzením nebo vynucovat použití nevýhodnějších interakčních vzorců. Limity využití pro ignorování vnitřních sil a napětí poskytují jednoduchou a transparentní možnost vyloučit určité vnitřní síly z posouzení a obejít výše zmíněné problémy.
Limitní hodnota η popisuje poměr působící vnitřní síly k únosnosti průřezu, která je zjednodušeně určena pomocí průřezových hodnot. Nejedná se o normativně regulovanou únosnost: Normativní pravidla nejsou tedy brána v úvahu; což také není účelem nastavení limitních hodnot. Vysoké limitní hodnoty proto používejte pouze pro testovací účely.
Při nalezení vnitřní síly pod stanovenou limitní podmínkou je posouzení provedeno bez upozornění, že bylo vnitřní síla ignorována. V Detailech posouzení lze na základě poznámky 'Zanedbatelná' u posuzovaných vnitřních sil ověřit, které síly byly na základě limitních hodnot ignorovány a v posouzení nebyly zohledněny. Pokud jsou na nějakém místě všechny vnitřní síly zanedbatelné, bude jako posouzení uvedeno pouze ověření zanedbatelných vnitřních sil.
Pokud je aktivován doplněk Torze nosníku se sedmi stupni volnosti, je k dispozici také limitní hodnota pro biorientovaný moment a napětí ze sekundární torze.
Pruty | Stabilita

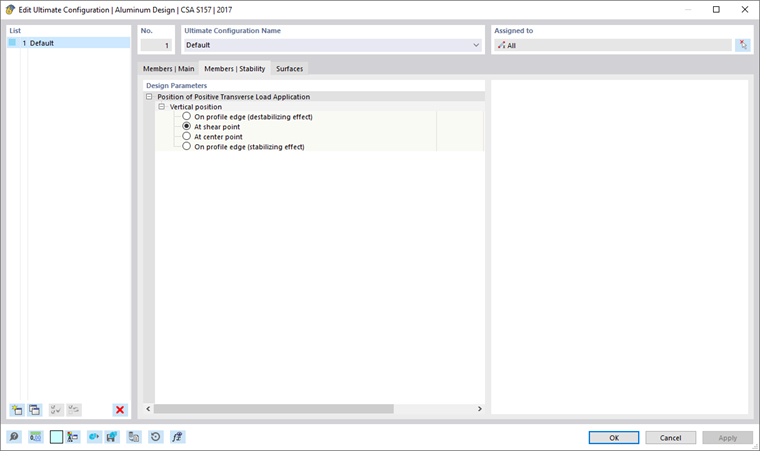

Záložka Pruty | Stabilita je dostupná, pokud je v záložce Pruty | Základní zaškrtnuto kontrolní pole 'Provést stabilitní posouzení'. Zde můžete provést další nastavení pro stabilitní posouzení.
Místo působení příčné zátěže
Pokud jsou přítomny příčné zátěže (ve směru slabé osy), je důležité definovat, kde tyto síly působí na profil. Mohou výrazně ovlivnit kritický moment vetvení: Zátěž, která působí na horní pásnici nosníku směrem ke středu průřezu, má destabilizační efekt. Pokud zátěž působí na spodní pásnici, má stabilizační účinek. Určete 'Vertikální polohu' pomocí výběrových polí.
Plochy
Na záložce Plochy dialogového okna 'Konfigurace únosnosti' provádíte základní nastavení pro dimenzování ploch.
Limity využití pro ignorování vnitřních sil a napětí
Tato kategorie spravuje několik limitních hodnot, které se týkají velmi malých napětí. Když napětí leží pod definovaným poměrem η, není při posouzení zohledněno. Pozadí pro tuto volbu je blíže popsáno v oddílu Pruty | Základní.
