La configurazione della capacità portante è suddivisa in varias schede che strutturano in modo chiaro le impostazioni per le verifiche singolari.
Aste | Base
Nella scheda Aste | Base della finestra di dialogo 'Configurazione capacità portante', vengono impostate le configurazioni di base per il dimensionamento di aste e insieme di aste.
Generale
Il campo di controllo 'Effettuare la verifica di stabilità' determina se, oltre alle verifiche di sezioni, debbano essere eseguite anche le verifiche di stabilità come contro instabilità o flessione-torsione. Dovresti disattivare il campo di controllo se non desideri eseguire la verifica di stabilità.
Se è attivata la verifica di stabilità, è necessario definire le Lunghezze di instabilità e assegnarle alle relative aste o insiemi di aste. In caso contrario, non è possibile eseguire la verifica di stabilità. Nella tabella dei risultati Errori & Avvertenze, verrà visualizzato un messaggio corrispondente dopo il calcolo. Le aste di fune e le aste di trazione ne sono esentate, in quanto possono sopportare solo forze di trazione e non richiedono verifiche di stabilità.
Limiti di sfruttamento per ignorare le forze interne e le sollecitazioni
Le norme di calcolo principalmente progettate per i calcoli manuali contengono formule di verifica o condizioni di interazione spesso progettate solo per combinazioni di forze interne specifiche. Tuttavia, nel contesto dell'analisi strutturale sul modello 3D, si ottengono generalmente valori molto piccoli per le forze interne. Anche se dal punto di vista tecnico-ingegneristico sono insignificanti per la capacità portante, impediscono, rispettando rigorosamente la norma di calcolo, determinate verifiche o costringono l'uso di formule di interazione meno favorevoli. I 'Limiti di sfruttamento per ignorare le forze interne e le sollecitazioni' offrono quindi un modo semplice e trasparente per trascurare determinate forze interne nella verifica e aggirare i problemi sopra descritti.
Il limite η descrive il rapporto tra forza interna in azione e capacità portante della sezione trasversale, determinato in modo semplificato attraverso i valori di sezione. Non riguarda capacità portanti di progetto normativamente regolate: le regolamentazioni normative specifiche non sono quindi considerate; questo non corrisponde allo scopo delle impostazioni del limite. Dovresti quindi utilizzare valori limiti elevati solo a scopo di prova.
Se una forza interna è al di sotto della condizione del limite, la verifica viene effettuata senza avviso che la forza interna è trascurata. Tuttavia, nei Dettagli di verifica puoi controllare quali forze interne sono trascurate a causa dei limiti e non sono considerate nella verifica, attraverso la nota 'Trascurabile' nelle forze interne di progetto. Se in un punto tutte le forze interne sono trascurabili, viene fornita solo la verifica delle forze interne trascurabili.
Se l'add-on Torsione di guerra (7 gradi di libertà) è attivato, è disponibile anche un limite per il bimomento e le sollecitazioni di taglio dovute alla torsione secondaria.
Aste | Stabilità

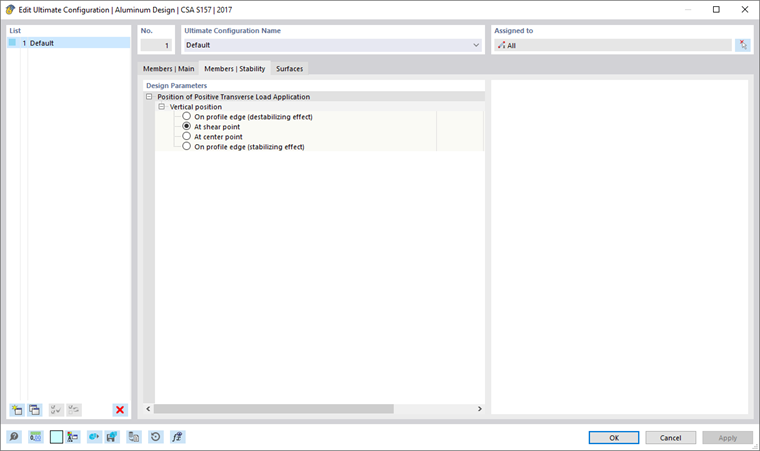

La scheda Aste | Stabilità è disponibile se nella scheda Aste | Base viene selezionato il campo di controllo 'Effettuare la verifica di stabilità'. Qui puoi effettuare ulteriori impostazioni per le verifiche di stabilità.
Punto di applicazione del carico trasversale positivo
Se sono presenti carichi trasversali (in direzione dell’asse debole), è importante definire dove agiscono queste forze sul profilo. Possono influenzare significativamente il momento critico di incipanza: un carico che agisce sul bordo superiore di una trave a flessione verso il perno centrale ha un effetto destabilizzante. Se il carico tira sul bordo inferiore, ha un effetto stabilizzante. Definisci la 'Posizione verticale' tramite i campi di selezione.
Superfici

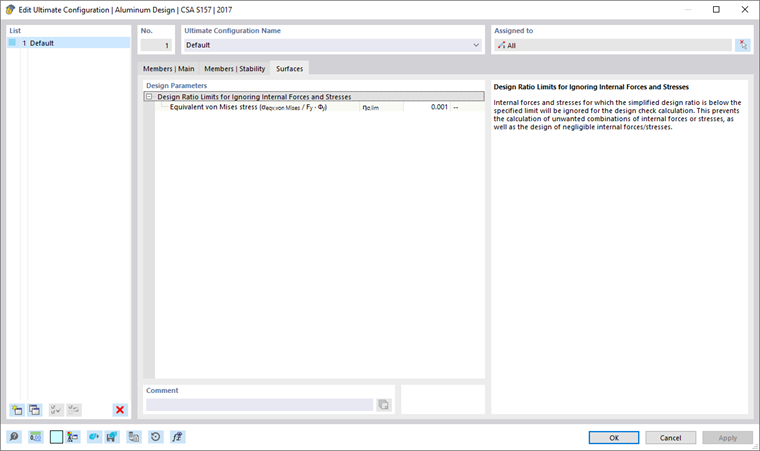

Nella scheda Superfici della finestra di dialogo 'Configurazione capacità portante', vengono impostate configurazioni di base per il dimensionamento delle superfici.
Limiti di sfruttamento per ignorare le forze interne e le sollecitazioni
Questa categoria gestisce diversi limiti riguardanti sollecitazioni molto piccole. Se la sollecitazione è al di sotto della rapporto definito η, non verrà considerata nella verifica. Il contesto per questa opzione è descritto più dettagliatamente nella sezione Aste | Base.
