A configuração da capacidade de carga está dividida em várias guias, que estruturam claramente as especificações para cada verificação.
Barras | Base
Na guia Barras | Base da janela de diálogo 'Configuração da Capacidade de Carga', você faz ajustes básicos para o dimensionamento de barras e conjuntos de barras.
Geral
O campo de verificação 'Realizar verificação de estabilidade' controla se, além das verificações de seção transversal, também serão realizadas verificações de estabilidade, como para flambagem por flexão ou torção por flexão. Você deve desativar o campo de verificação se não desejar realizar uma verificação de estabilidade.
Se a verificação de estabilidade estiver ativada, devem ser definidos Comprimentos de flambagem e atribuídos às respectivas barras ou conjuntos de barras. Caso contrário, não será possível realizar uma verificação de estabilidade. Na tabela de resultados Erros & Avisos, uma mensagem correspondente será exibida após o cálculo. Barras de cabo e barras tracionadas estão isentas disso, pois só podem suportar forças de tração e não requerem verificações de estabilidade.
Limites de aproveitamento para ignorar esforços internos e tensões
As normas de dimensionamento, geralmente projetadas para cálculos manuais, contêm fórmulas de verificação ou condições de interação frequentemente projetadas apenas para certas combinações de esforços internos. Na análise estrutural do modelo em 3D, geralmente obtém-se valores muito pequenos para os esforços internos. Embora, do ponto de vista da engenharia, sejam insignificantes para a capacidade de carga, ao seguir estritamente a norma de dimensionamento, podem impedir certas verificações ou forçar o uso de fórmulas de interação desfavoráveis. Os 'Limites de aproveitamento para ignorar esforços internos e tensões' oferecem, portanto, uma maneira simples e transparente de desprezar determinados esforços internos na verificação, contornando os problemas mencionados.
O limite η descreve a relação entre o esforço interno aplicado e a resistência da seção transversal, que é calculada de maneira simplificada através dos valores da seção transversal. Não se trata de capacidades de resistência normativas: assim, regras específicas da norma não são consideradas; isso não corresponde ao propósito do ajuste de limite. Você só deve utilizar valores de limite altos para fins de teste.
Se um esforço interno estiver abaixo da condição de limite, a verificação será realizada sem aviso de que o esforço interno foi desprezado. Entretanto, nos Detalhes da Verificação, você pode verificar quais esforços internos foram desprezados em resultado dos limites através da nota 'Desprezável' nos esforços internos de verificação. Caso todos os esforços internos em determinado ponto sejam desprezáveis, apenas a verificação dos esforços internos desprezáveis será indicada como verificação.
Se o Add-On Torção com Enrijecimento (7 Graus de Liberdade) estiver ativado, também estará disponível um limite para o bimomento e as tensões de cisalhamento por torção secundária.

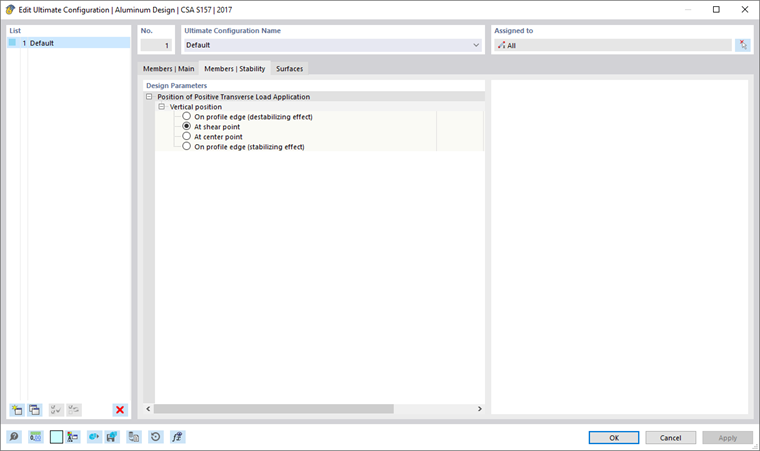

Barras | Estabilidade
A guia Barras | Estabilidade está disponível quando o campo de verificação 'Realizar verificação de estabilidade' está marcado na guia Barras | Base. Aqui você pode fazer outros ajustes para as verificações de estabilidade.
Ponto de aplicação da carga transversal positiva
Se houver cargas transversais (na direção do eixo fraco), é importante definir onde estas forças agem no perfil. Elas podem influenciar significativamente o momento de ponto de bifurcação ideal: Uma carga aplicada no cordão superior de uma viga em direção ao ponto de cisalhamento tem um efeito desestabilizador. Se a carga puxa no cordão inferior, tem um efeito estabilizador. Defina a 'Posição Vertical' com base nos campos de seleção.

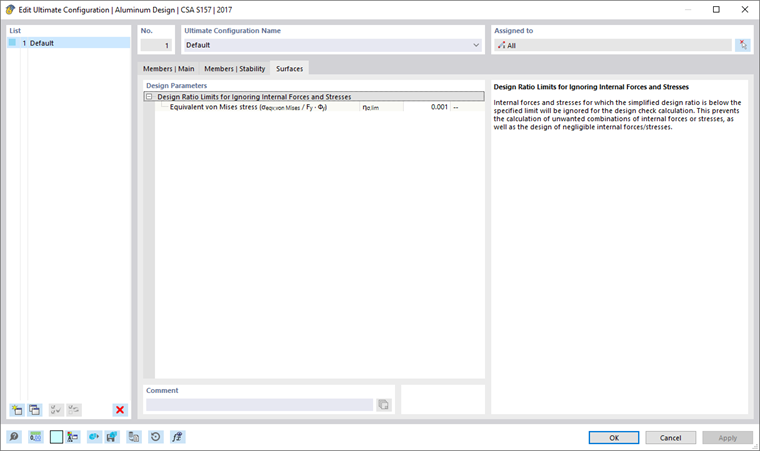

Superfícies
Na guia Superfícies da janela de diálogo 'Configuração da Capacidade de Carga', você faz ajustes básicos para o dimensionamento de superfícies.
Limites de aproveitamento para ignorar esforços internos e tensões
Esta categoria gerencia vários limites que tratam de tensões muito pequenas. Se a tensão estiver abaixo da relação definida η, ela não será considerada na verificação. O contexto desta opção é descrito mais detalhadamente na seção Barras | Base.
