La configuration de capacité portante est divisée en plusieurs onglets, qui organisent de manière claire les paramètres pour chaque vérification.
Barres | Base

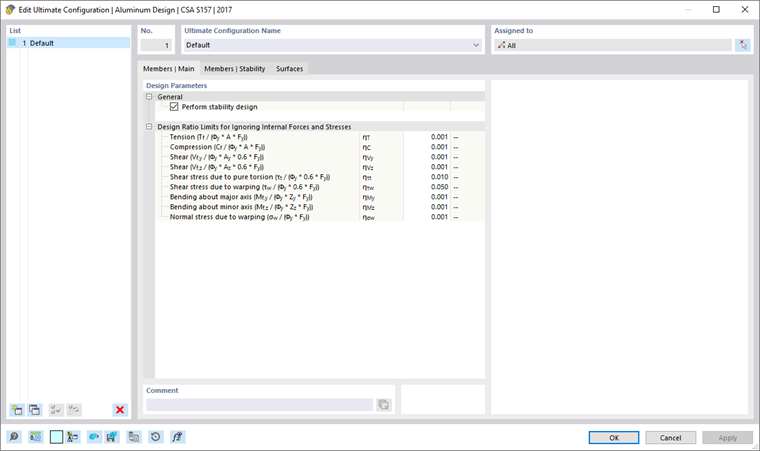

Dans l'onglet Barres | Base de la boîte de dialogue 'Configuration de capacité portante', vous effectuez les réglages de base pour le dimensionnement des barres et des ensembles de barres.
Général
La case 'Effectuer la vérification de stabilité' contrôle si, en plus des vérifications de sections transversales, des vérifications de stabilité telles que contre le flambement par flexion ou flexion-torsion sont également effectuées. Vous devriez désactiver la case si vous ne souhaitez pas effectuer de vérification de stabilité.
Si la vérification de stabilité est activée, des Longueurs de flambement doivent être définies et attribuées aux barres ou ensembles de barres respectifs. Si ce n'est pas le cas, aucune vérification de stabilité n'est possible. Un message correspondant est affiché après le calcul dans le tableau de résultats Erreurs & Avertissements. Les barres de câbles et les barres en traction en sont exemptées, car elles ne peuvent recevoir que des forces de traction et ne nécessitent pas de vérification de stabilité.
Limites d'exploitation pour ignorer les efforts internes et les contraintes
Les normes de dimensionnement, principalement conçues pour les calculs à la main, comportent des formules de vérification ou des conditions d'interaction souvent prévues pour certaines combinaisons d'efforts internes. Cependant, dans le cadre du calcul de structure sur le modèle 3D, on obtient généralement des valeurs très faibles pour les efforts internes. Bien qu'elles ne soient pas significatives pour la capacité portante d'un point de vue d'ingénierie, elles empêchent certaines vérifications ou nécessitent des formules d'interaction moins favorables si l'on respecte strictement la norme. Les 'Limites d'exploitation pour ignorer les efforts internes et les contraintes' offrent donc un moyen simple et transparent de négliger certaines forces internes lors de la vérification et d'éviter les problèmes susmentionnés.
La limite η décrit le rapport entre l'effort interne appliqué et la résistance de la section, déterminée de manière simplifiée par les valeurs de la section. Il ne s'agit pas de capacités de dimensionnement réglementées normativement : les réglementations spécifiques à la norme ne sont donc pas prises en compte ; cela ne correspond pas à l'objectif du réglage de la limite. Vous ne devez utiliser des valeurs de limite élevées qu'à des fins de test.
Si un effort interne est en dessous de la condition de la limite, la vérification est effectuée sans avertissement que l'effort est négligé. Cependant, dans les Détails de vérification, vous pouvez vérifier les efforts internes qui ont été négligés en raison des limites et qui n'ont pas été pris en compte dans la vérification en consultant la mention 'Négligeable' avec les efforts de dimensionnement. Si à un endroit tous les efforts internes sont négligeables, seule la vérification des efforts négligeables est indiquée comme vérification.
Si l'add-on Torsion de gauchissement (7 degrés de liberté) est activé, une limite pour le bimoment et les contraintes de cisaillement dues à la torsion secondaire est également disponible.
Barres | Stabilité

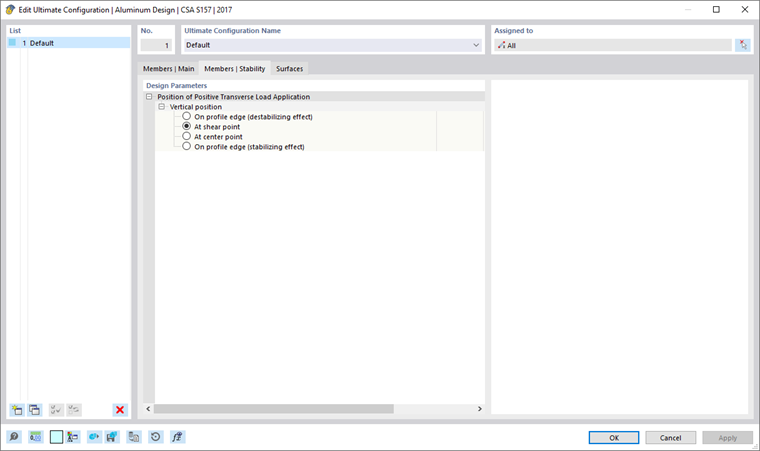

L'onglet Barres | Stabilité est disponible lorsque dans l'onglet Barres | Base, la case 'Effectuer la vérification de stabilité' est cochée. Vous pouvez y effectuer d'autres réglages pour les vérifications de stabilité.
Point d'application de la charge transversale positive
Si des charges transversales (dans la direction de l'axe faible) sont présentes, il est important de définir où ces forces agissent sur la section. Cela peut influencer de manière significative le moment critique : une charge agissant sur la bande supérieure d'une poutre fléchie vers le centre de cisaillement a un effet déstabilisateur. Si la charge tire vers la bande inférieure, elle a un effet stabilisateur. Définissez la 'Position verticale' à l'aide des champs de sélection.
Surfaces
Dans l'onglet Surfaces de la boîte de dialogue 'Configuration de capacité portante', vous effectuez les réglages de base pour le dimensionnement des surfaces.
Limites d'exploitation pour ignorer les efforts internes et les contraintes
Cette catégorie gère plusieurs limites qui concernent des contraintes très faibles. Si la contrainte est inférieure au rapport défini η, elle n'est pas prise en compte dans la vérification. L'arrière-plan de cette option est décrit plus en détail dans la section Barres | Base.
