ADM

Konfigurace použitelnosti je rozdělena do několika záložek, které přehledně strukturovanou nastavení pro jednotlivé posouzení.

Pruty

V záložce Pruty dialogu 'Konfigurace použitelnosti' nastavujete mezní hodnoty, které platí pro deformace prutů a sad prutů.

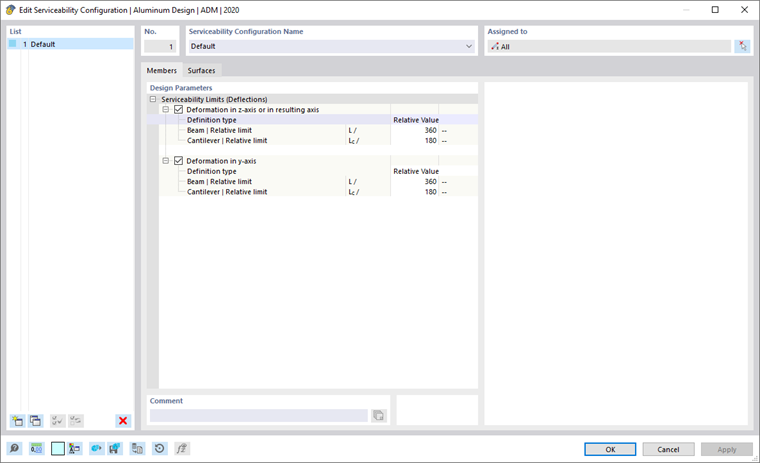

Dialog "Upravit konfiguraci mezního stavu použitelnosti", záložka "Pruty"

Mezní hodnoty použitelnosti (prohnutí)

Pro posouzení použitelnosti můžete nastavit specifické mezní hodnoty pro prohnutí, vždy s ohledem na směry os prutu.

Mezní hodnoty deformací se v zásadě vztahují na délky konstrukčních prvků: Čím delší je prvek, tím větší prohnutí je přípustné. V seznamu vedle 'Typ definice' můžete vybrat, v jaké formě chcete mezní hodnotu definovat.

Zadání odkazu na deformaci

• Relativní hodnota: Mezní hodnota je definována s ohledem na délku prutu nebo sady prutů.
• Absolutní hodnota: Hodnota maximálního prohnutí je stanovena přímo.
• Součet relativní a absolutní hodnoty: Mezní hodnota se skládá z relativní hodnoty a absolutní hodnoty.
• Min. z relativní a absolutní hodnoty: Jako mezní hodnota platí menší z hodnot relativní nebo absolutní.
• Max. z relativní a absolutní hodnoty: Jako mezní hodnota platí větší z hodnot relativní nebo absolutní.

Podle uložení konstrukčního prvku - oboustranně uložený 'nosník' nebo jednostranně uložený 'konzolový nosník' - jsou obvykle relevantní různé mezní hodnoty prohnutí. Typ použitého segmentu je automaticky určen na základě přiřazených návrhových podpor: Segment s návrhovými podporami na obou stranách nebo bez návrhové podpory je klasifikován jako nosník, segment s návrhovou podporou na jedné straně jako konzolový nosník. Návrhové podpory můžete nastavit v záložce Návrhové podpory a prohnutí prutů a sad prutů.

V případě potřeby přizpůsobte přednastavené mezní hodnoty pro posouzení deformací objektů.

Pokud má být při posouzení deformace zohledněno předsazení (předdeformování prvku při instalaci), můžete tuto předohyb nastavit ve vlastnostech prutu nebo sady prutů (viz kapitola Návrhové podpory a prohnutí). Zde také můžete určit, zda se maximální posuny vztahují na posunuté konce segmentů nebo na nedeformovaný výchozí systém.

Plochy

V záložce Plochy dialogu 'Konfigurace použitelnosti' nastavujete mezní hodnoty, které platí pro deformace ploch.

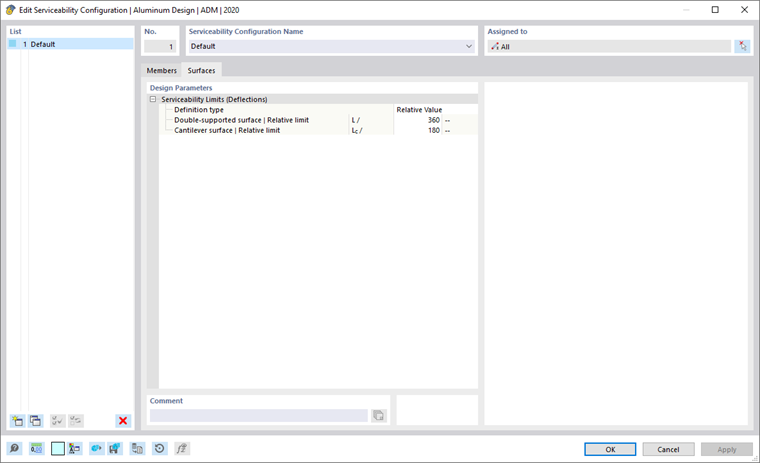

Dialogové okno ''Upravit konfiguraci mezního stavu použitelnosti'', karta ''Plochy''

Mezní hodnoty prohnutí se vztahují na délky konstrukčních prvků. Seznam vedle 'Typ definice' obsahuje několik možností, jak může být mezní hodnota definována (viz obraz Stanovit vztah deformace):

• Relativní hodnota: Mezní hodnota je definována s ohledem na délku plochy.
• Absolutní hodnota: Hodnota maximálního prohnutí je přímo stanovena.
• Součet relativní a absolutní hodnoty: Mezní hodnota se skládá z relativní hodnoty a absolutní hodnoty.
• Min. z relativní a absolutní hodnoty: Jako mezní hodnota platí menší z hodnot relativní nebo absolutní.
• Max. z relativní a absolutní hodnoty: Jako mezní hodnota platí větší z hodnot relativní nebo absolutní.

Podle uložení konstrukčního prvku - oboustranně uložená plocha nebo jednostranně uložená konzolová plocha - jsou obvykle relevantní různé mezní hodnoty prohnutí. Toto uložení je jako 'Typ plochy' definováno ve vlastnostech plochy nebo sady ploch v záložce Prohnutí. Zde také můžete určit, zda se maximální posuny vztahují na nedeformovaný systém, deformovanou referenční rovinu nebo paralelní plochu, a určit, jak má být stanovena referenční délka.

V případě potřeby přizpůsobte přednastavené mezní hodnoty pro posouzení deformací objektů.
