La configurazione di servizio è suddivisa in diverse schede, che strutturano chiaramente i parametri per le singole verifiche.
Aste

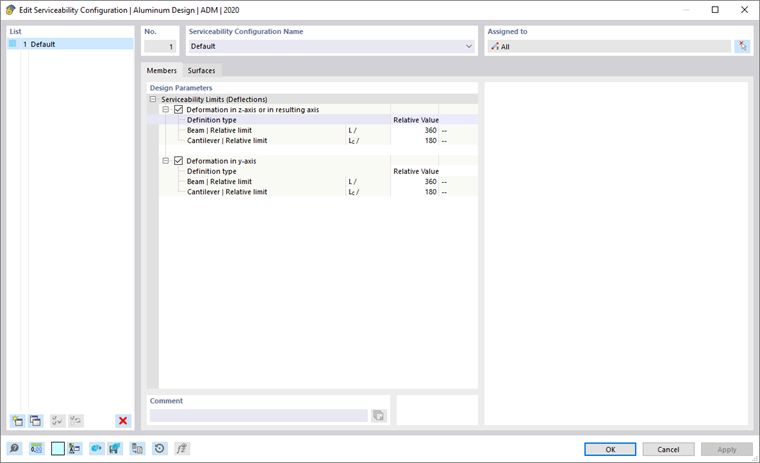

Nella scheda Aste della finestra di dialogo 'Configurazione di servizio', si impostano i valori limite applicabili alle deformazioni delle aste e dei gruppi di aste.
Valori limite di servizio (Flessioni)
Per la verifica di idoneità all'uso, è possibile impostare valori limite specifici per le flessioni, riferiti ciascuno alle direzioni degli assi delle aste.
I valori limite delle deformazioni sono generalmente rapportati alle lunghezze dei componenti: più lunga è un'asta, maggiori sono le flessioni ammesse. Nella lista accanto al 'Tipo di definizione', è possibile scegliere come definire il valore limite.
- Valore relativo: il valore limite è definito rispetto alla lunghezza dell'asta o del gruppo di aste.
- Valore assoluto: il valore della flessione massima è definito direttamente.
- Somma di valore relativo e assoluto: il valore limite è la somma del valore relativo e dell'assoluto.
- Min. tra valore relativo e assoluto: il valore limite è il più piccolo tra valore relativo e assoluto.
- Max. tra valore relativo e assoluto: il valore limite è il più grande tra valore relativo e assoluto.
A seconda del tipo di supporto del componente - 'Trave' con supporti su entrambi i lati o 'Mensola' con supporto su un solo lato - sono solitamente rilevanti diversi valori limite di flessione. Il tipo applicabile a un determinato segmento viene determinato automaticamente in base ai supporti di progetto assegnati: un segmento con supporti su entrambi i lati o senza supporti viene classificato come Trave, un segmento con un supporto su un lato come Mensola. I supporti di progetto possono essere impostati nella scheda Supporti di progetto e flessione delle aste e dei gruppi di aste.
Se necessario, adattare i valori limite preimpostati per le verifiche di deformazione degli oggetti.
Se nella verifica di deformazione deve essere considerato un sopralzo (pre-deformazione del componente al momento dell'installazione), questa curvatura può essere indicata nelle proprietà dell'asta o del gruppo di aste (vedi capitolo Supporti di progetto e flessione). È anche possibile specificare se le massime spostamenti si riferiscono agli estremi dei segmenti deformati o al sistema iniziale non deformato.
Superfici

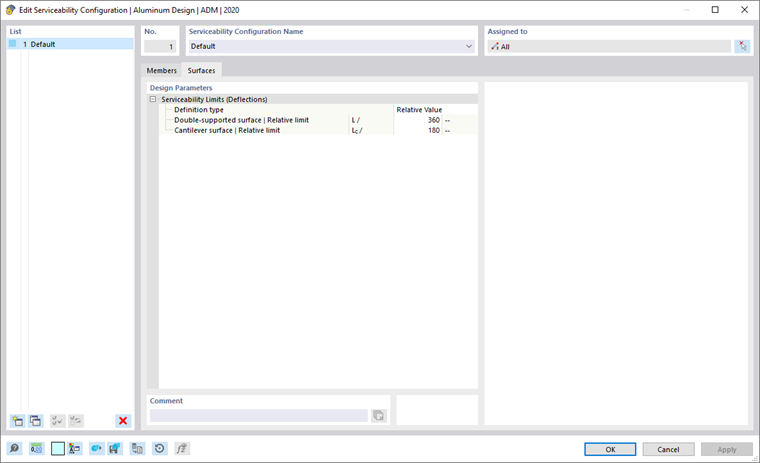

Nella scheda Superfici della finestra di dialogo 'Configurazione di servizio', si impostano i valori limite applicabili alle deformazioni delle superfici.
I valori limite della flessione sono rapportati alle lunghezze dei componenti. La lista accanto al 'Tipo di definizione' contiene diverse opzioni su come un valore limite può essere definito (vedi immagine Definire il riferimento alla deformazione):
- Valore relativo: il valore limite è definito rispetto alla lunghezza della superficie.
- Valore assoluto: il valore della flessione massima è definito direttamente.
- Somma di valore relativo e assoluto: il valore limite è la somma del valore relativo e dell'assoluto.
- Min. tra valore relativo e assoluto: il valore limite è il più piccolo tra valore relativo e assoluto.
- Max. tra valore relativo e assoluto: il valore limite è il più grande tra valore relativo e assoluto.
A seconda del tipo di supporto del componente - superficie supportata su entrambi i lati o su un solo lato - sono solitamente rilevanti diversi valori limite di flessione. Questa impostazione come 'Tipo di superficie' deve essere definita nelle proprietà della superficie o del gruppo di superfici nella scheda Flessione. È anche possibile specificare se le massime spostamenti si riferiscono al sistema iniziale, a un piano di riferimento deformato o a una superficie parallela e come deve essere determinata la lunghezza di riferimento.
Se necessario, adattare i valori limite preimpostati per le verifiche di deformazione degli oggetti.
