A configuração do estado limite de serviço está dividida em várias abas, que estruturam de forma clara as diretrizes para as verificações individuais.
Barras

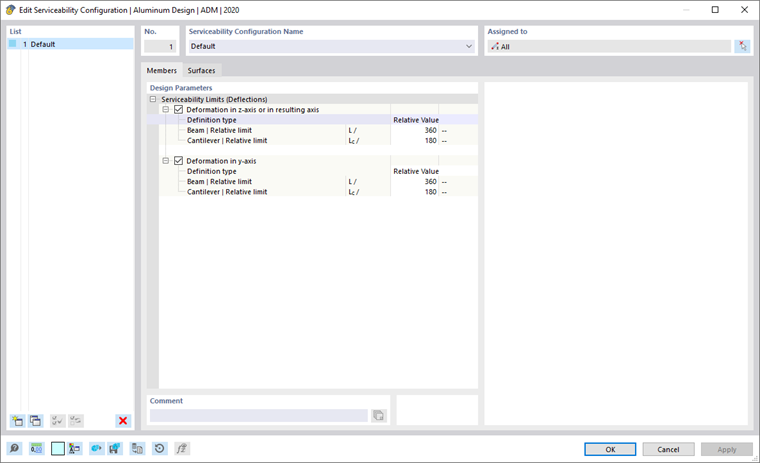

Na aba Barras do diálogo 'Configuração do Estado Limite de Serviço', você define os valores limite aplicáveis às deformações das barras e conjuntos de barras.
Valores Limite do Estado Limite de Serviço (Flechas)
Para a verificação do estado limite de serviço, você pode definir valores limite específicos para as flechas, com base nas direções dos eixos das barras.
Os valores limite das deformações são, em princípio, referidos aos comprimentos dos componentes: quanto mais longa uma barra, maiores são as flechas permitidas. Na lista ao lado do 'Tipo de definição', você pode escolher em qual forma deseja definir o valor limite.
- Valor relativo: O valor limite é definido com base no comprimento da barra ou conjunto de barras.
- Valor absoluto: O valor da flecha máxima é definido diretamente.
- Soma do valor relativo e absoluto: O limite é a soma do valor relativo e do valor absoluto.
- Mín. entre os valores relativo e absoluto: O limite é o menor valor entre o valor relativo e o absoluto.
- Máx. entre os valores relativo e absoluto: O limite é o maior valor entre o valor relativo e o absoluto.
Dependendo do suporte do componente – 'viga' com suporte em ambos os lados ou 'viga em balanço' com suporte em apenas um lado – geralmente são relevantes diferentes valores limite para a flecha. O tipo aplicável a um determinado segmento é automaticamente determinado com base nos apoios de dimensionamento atribuídos: um segmento com apoios de dimensionamento em ambos os lados ou sem apoios de dimensionamento é classificado como viga, enquanto um segmento com um apoio de dimensionamento em um lado é um viga em balanço. Você pode definir os apoios de dimensionamento na aba Apoios de Dimensionamento e Flecha das barras e conjuntos de barras.
Se necessário, ajuste os valores limites pré-definidos para as verificações de deformação dos objetos.
Se a compensação (pré-deformação do componente durante a instalação) deve ser considerada na verificação de deformação, você pode introduzir essa curvatura inicial nas propriedades da barra ou do conjunto de barras (ver Capítulo Apoios de Dimensionamento e Flecha). Lá também é possível definir se os deslocamentos máximos se referem às extremidades dos segmentos deslocados ou ao sistema original não deformado.
Superfícies

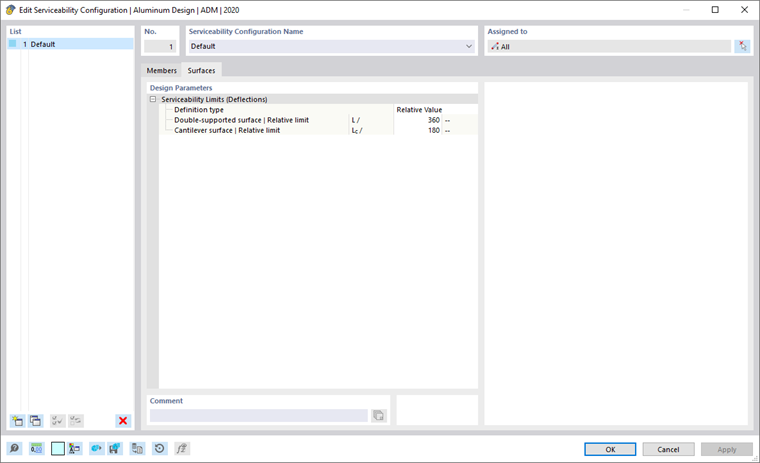

Na aba Superfícies do diálogo 'Configuração do Estado Limite de Serviço', você define os valores limites aplicáveis às deformações das superfícies.
Os valores limite de flecha são referidos aos comprimentos dos componentes. A lista ao lado do 'Tipo de definição' contém várias opções de escolha para definir o valor limite (ver imagem Definição de Referência de Deformação):
- Valor relativo: O valor limite é definido com base no comprimento da superfície.
- Valor absoluto: O valor da flecha máxima é definido diretamente.
- Soma do valor relativo e absoluto: O limite é a soma do valor relativo e do valor absoluto.
- Mín. entre os valores relativo e absoluto: O limite é o menor valor entre o valor relativo e o absoluto.
- Máx. entre os valores relativo e absoluto: O limite é o maior valor entre o valor relativo e o absoluto.
Dependendo do suporte do componente – superfície suportada em ambos os lados ou superfície em balanço suportada em um lado – geralmente são relevantes diferentes valores limite para a flecha. Este suporte como 'tipo de superfície' deve ser definido nas propriedades da superfície ou do conjunto de superfícies na aba Flecha. Lá, você também pode definir se os deslocamentos máximos se referem ao sistema não deformado, a um plano de referência deformado ou a uma superfície paralela e especificar como o comprimento de referência deve ser determinado.
Se necessário, ajuste os valores limites pré-definidos para as verificações de deformação dos objetos.
