La configuration pour l’ELS est structurée en plusieurs onglets qui organisent clairement les paramètres pour chaque vérification.
Barres

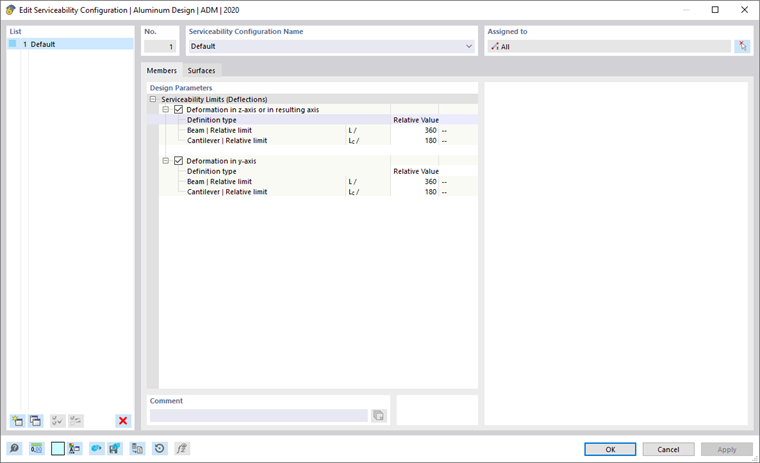

L’onglet Barres de la boîte de dialogue « Configuration pour l’ELS » vous permet de définir les valeurs limites applicables aux déformations des barres et ensembles de barres.
Limites de service (flèches)
Pour la vérification à l’ELS, vous pouvez définir des valeurs limites spécifiques pour les flèches, chacune par rapport aux directions des axes des barres.
Les limites de déformation sont généralement basées sur les longueurs des composants : plus une barre est longue, plus des flèches importantes sont admissibles. La liste à côté du « Type de définition » vous permet de sélectionner comment définir la limite.
- Valeur relative : la valeur limite est définie par rapport à la longueur de la barre ou de l’ensemble de barres.
- Valeur absolue : la valeur de la flèche maximale est directement définie.
- Somme de la valeur relative et absolue : la limite est calculé par addition de la valeur relative et de la valeur absolue.
- Min. des valeurs relative et absolue : la valeur limite est la valeur la plus petite entre la valeur relative ou absolue.
- Max. des valeurs relative et absolue : la limite est la valeur la plus grande entre la valeur relative ou absolue.
Selon le type d’appui du composant, « poutre » appuyé des deux côtés ou « porte-à-faux » appuyé d’un seul côté, différentes valeurs limites de flèche sont généralement pertinentes. Le type valable pour un segment spécifique est automatiquement défini par les appuis de calcul assignés : un segment avec des appuis de calcul des deux côtés ou sans aucun appui de calcul est classé comme poutre, un segment avec un appui de calcul sur un côté est classé comme porte-à-faux. Vous pouvez définir les appuis de calcul dans l’onglet Appuis de calcul et flèches des barres et ensembles de barres.
Si nécessaire, ajustez les valeurs limites prédéfinies pour les vérifications de déformation des objets.
Si une contre-flèche (pré-déformation du composant lors de l’installation) doit être prise en compte dans la vérification de la déformation, vous pouvez indiquer cette contre-flèche dans les propriétés de la barre ou de l’ensemble de barres (voir le chapitre Appuis de calcul et flèches). Vous pouvez également décider si les déplacements maximaux se réfèrent aux extrémités segmentées déplacées ou au système de base non déformé.
Surfaces

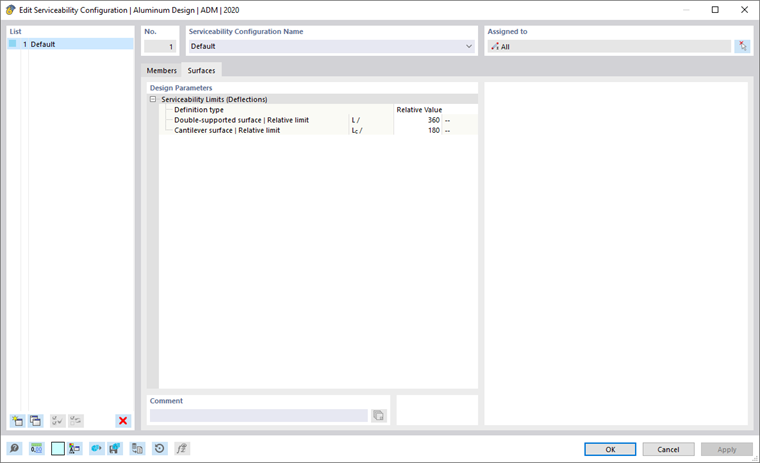

L’onglet Surfaces de la boîte de dialogue « Configuration pour l’ELS » vous permet de définir les valeurs limites pour les déformations des surfaces.
Les limites de la flèche sont basées sur les longueurs des composants. La liste à côté du « Type de définition » propose plusieurs options pour la définition d’une valeur limite (voir l’image Définir la référence de la déformation) :
- Valeur relative : la valeur limite est définie par rapport à la longueur de la surface.
- Valeur absolue : la valeur de la flèche maximale est directement définie.
- Somme de la valeur relative et absolue : la valeur limite est calculée par par addition de la valeur relative et de la valeur absolue.
- Min. des valeurs relative et absolue : la valeur limite est la plus petite valeur entre la valeur relative ou absolue.
- Max. des valeurs relative et absolue : la valeur limite est la plus grande valeur entre la valeur relative ou absolue.
Selon le type d’appui du composant, surface avec appui des deux côtés ou surface en porte-à-faux avec appui d’un côté, différentes valeurs limites de flèche sont généralement pertinentes. Cet appui, comme « Type de surface », est à définir dans les propriétés de la surface ou de l’ensemble de surfaces dans l’onglet Flèche. Vous pouvez également déterminer si les déplacements maximaux se réfèrent au système non déformé, à un plan de référence déformé ou à une surface parallèle et indiquer comment la longueur de référence doit être déterminée.
Si nécessaire, ajustez les valeurs limites prédéfinies pour les vérifications de déformation des objets.
